Digitální osciloskop OWON HDS272S 3v1
Digitální osciloskop OWON HDS272S 3v1
Kde koupit
Kde koupit
Popis
Popis
Hlavní vlastnosti OWON HDS272S

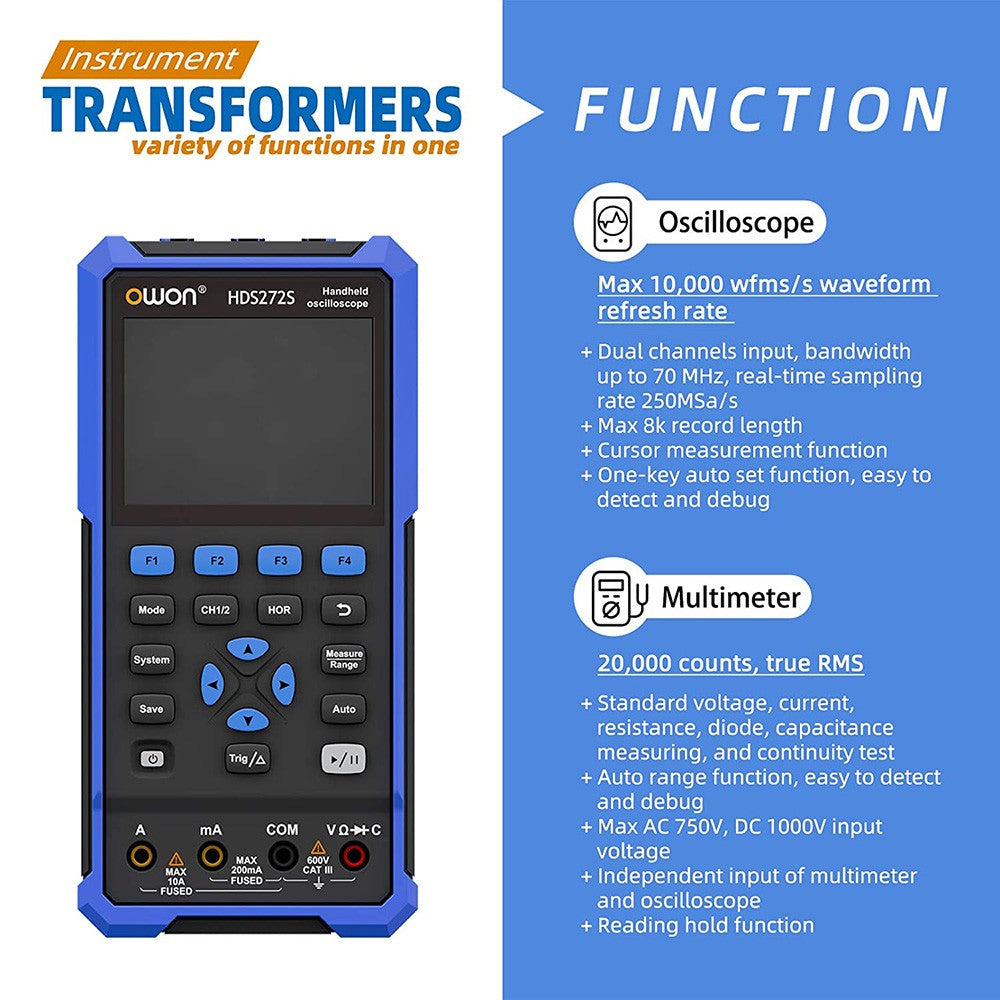

Ruční osciloskop 3 v 1
OWON HDS272S není jen digitální osciloskop, ale také multimetr a generátor průběhů. Je snadno ovladatelný a vhodný pro venkovní údržbu, rychlé měření na místě, údržbu automobilů, detekci napájení atd.

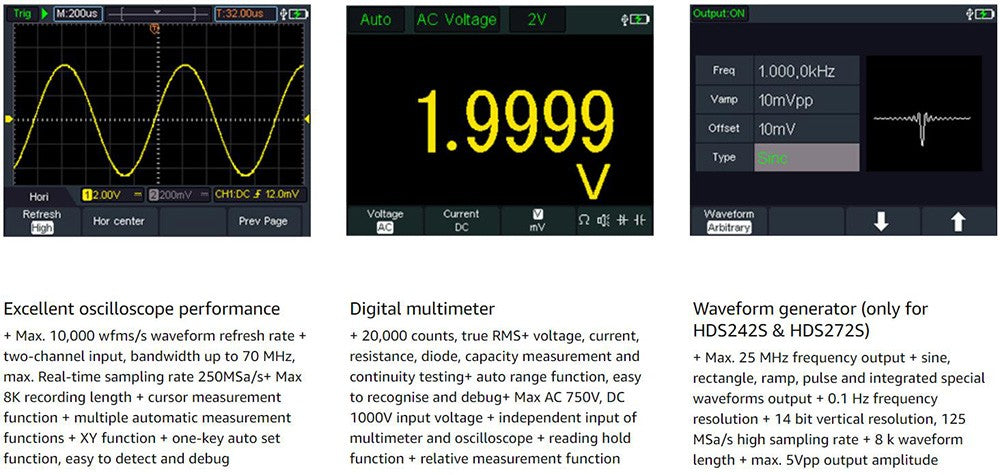

Funkce digitálního osciloskopu
Nabízí dvoukanálový vstup, šířku pásma 70 MHz, vzorkovací frekvenci v reálném čase 250 MSa/s a maximální délku záznamu 8 kB. Má také funkci měření kurzoru a funkci automatického nastavení jedním tlačítkem, což umožňuje snadnou detekci a ladění.
Funkce multimetru
Multimetr s 20 000 měřicími jednotkami True RMS je vybaven funkcí automatického přepínání rozsahu a funkcí udržení naměřené hodnoty. Lze jej použít k měření standardního napětí, proudu, odporu, diod, kapacity a testu kontinuity. Konfiguruje maximální vstupní napětí AC 750 V a DC 1000 V. Nezávislý vstup multimetru a osciloskopu podporuje funkci relativního měření.

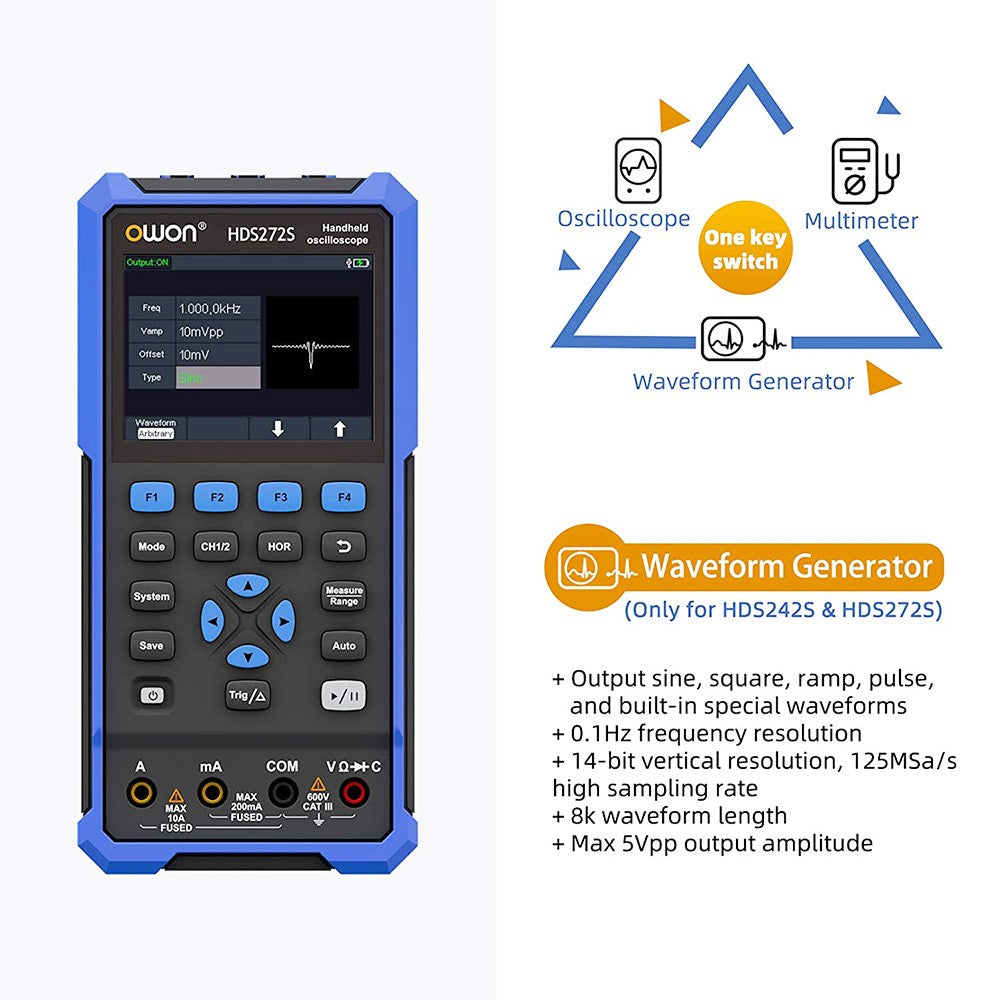

Funkce generátoru vlnových tvarů
Nabízí maximální výstupní frekvenci 25 MHz, rozlišení 0,1 Hz, vertikální rozlišení 14 bitů, vysokou vzorkovací frekvenci 125 MSa/s, délku průběhu 8K a maximální výstupní amplitudu 5 Vpp. Může generovat sinusový, obdélníkový, rampový, pulzní a vestavěné speciální průběhy.
Specifikace
Specifikace
| General | |
|---|---|
| Brand | OWON |
| Type | 3 in 1 Digital Oscilloscope |
| Model | HDS272S |
| Color | Blue + Black |
| Specification | |
| Oscilloscope Specifications: | |
| Bandwidth: 70MHz | |
| Bandwidth Limit (typical): 20MHz | |
| Channels: 2-CH Oscilloscope + 1-CH Generator | |
| Sample Rate: 250MSa/s | |
| Record Length: 8K | |
| Vertical Resolution: 8 bits | |
| Acquisition Model: Normal, Peak detect | |
| Display: 3.5-inch LCD | |
| Waveform Refresh Rate: 10,000 wfrms/s | |
| Input Coupling: DC, AC, and Ground | |
| Input Impedance: 1 MΩ±2%, in parallel with 16pF±10pF | |
| Probe Attenuation Factors: 1X,10X,100X,1000X | |
| Max. input Voltage: 400V (DC+AC, PK-PK, 1MΩ input impedance) (10:1 probe attenuation) | |
| Horizontal Scale: 5ns/div - 1000s/div, step by 1 - 2 - 5 | |
| Vertical Sensitivity: 10mV/div - 10V/div | |
| Trigger Type: Edge | |
| Trigger Modes: Auto, Normal, Single | |
| Automatic Measurement: Frequency, Period, Amplitude, Max, Min, Mean, PK-PK | |
| Communication Interface: USB Type-C | |
| Multimeter (Standard): | |
| Max. Resolution: 20,000 counts | |
| Testing Mode: Voltage, Current, Resistance, Capacitance, Diode, and Continuity test | |
| Input Impedance: 10MΩ | |
| Max Input Voltage: AC: 750V, DC: 1000V | |
| Max Input Current: DC: 10A, AC: 10A | |
| Diode: 0 - 2V | |
| Waveform Generator: | |
| Frequency Output: | |
| Sine: 0.1Hz - 25MHz | |
| Square: 0.1Hz - 10MHz | |
| Ramp: 0.1Hz - 1MHz | |
| Pulse: 0.1Hz - 5MHz | |
| Arbitrary: 0.1Hz - 5MHz | |
| Sampling Rate: 125MSa/s | |
| Channel: 1-CH | |
| Amplitude Range: 20mVpp - 5Vpp | |
| Vertical Resolution: 14bits | |
| Waveform Length: 8K | |
| Output Impedance: 50Ω | |
| Weight & Size | |
| Product Weight | 0.6kg |
| Package Weight | 1.1kg |
| Product Size(L x W x H) | 19.8x9.6x3.8cm |
| Package Size(L x W x H) | 22x15x8.5cm |

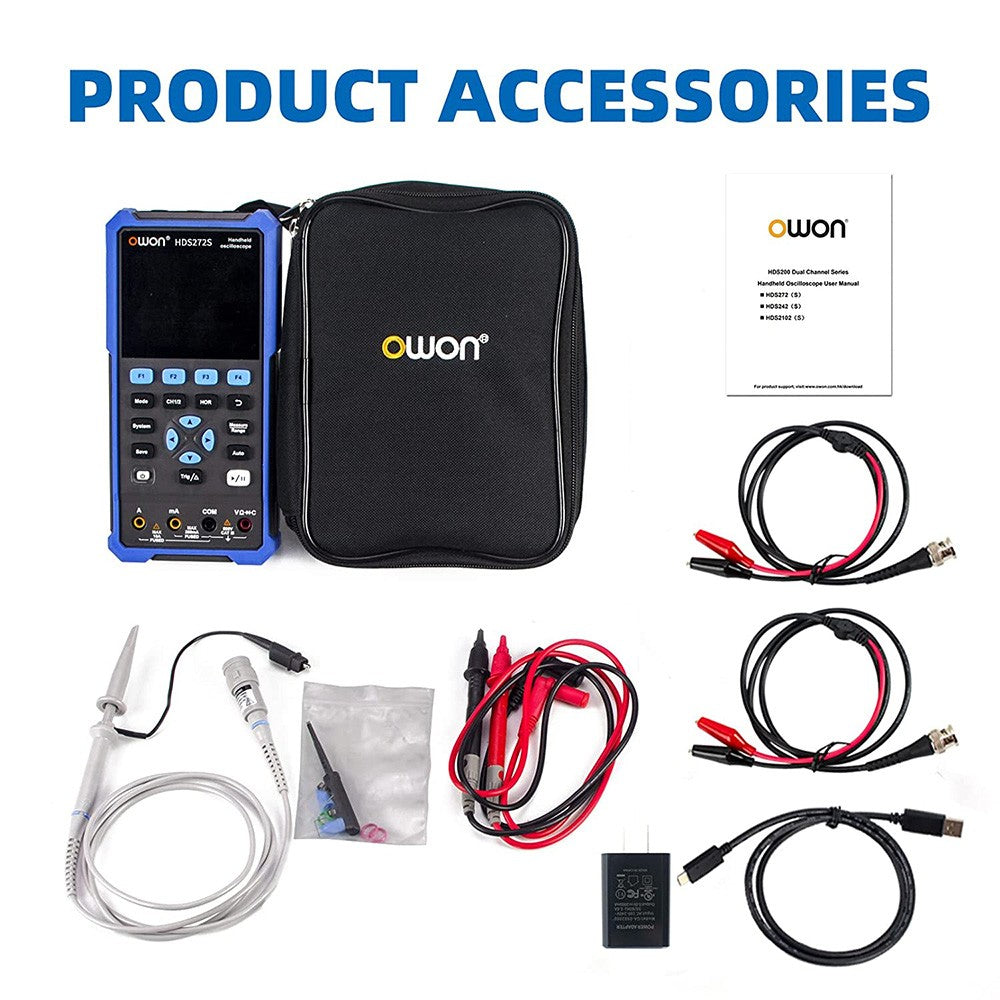

| Package Contents | |
| 1 x Handheld Digital Oscilloscope Multimeter | |
| 1 x Probe Adjust | |
| 1 x Multimeter Lead | |
| 1 x Bag | |
| 1 x Probe | |
| 1 x BNC to Alligator Clip | |
| 1 x USB Cable | |
| 1 x Power Plug | |
| 1 x User Manual | |
*Cena, popis, obsah balení a obrázky jsou pouze informativní, podrobnosti si prosím ověřte na stránkách konkrétního prodejce!
