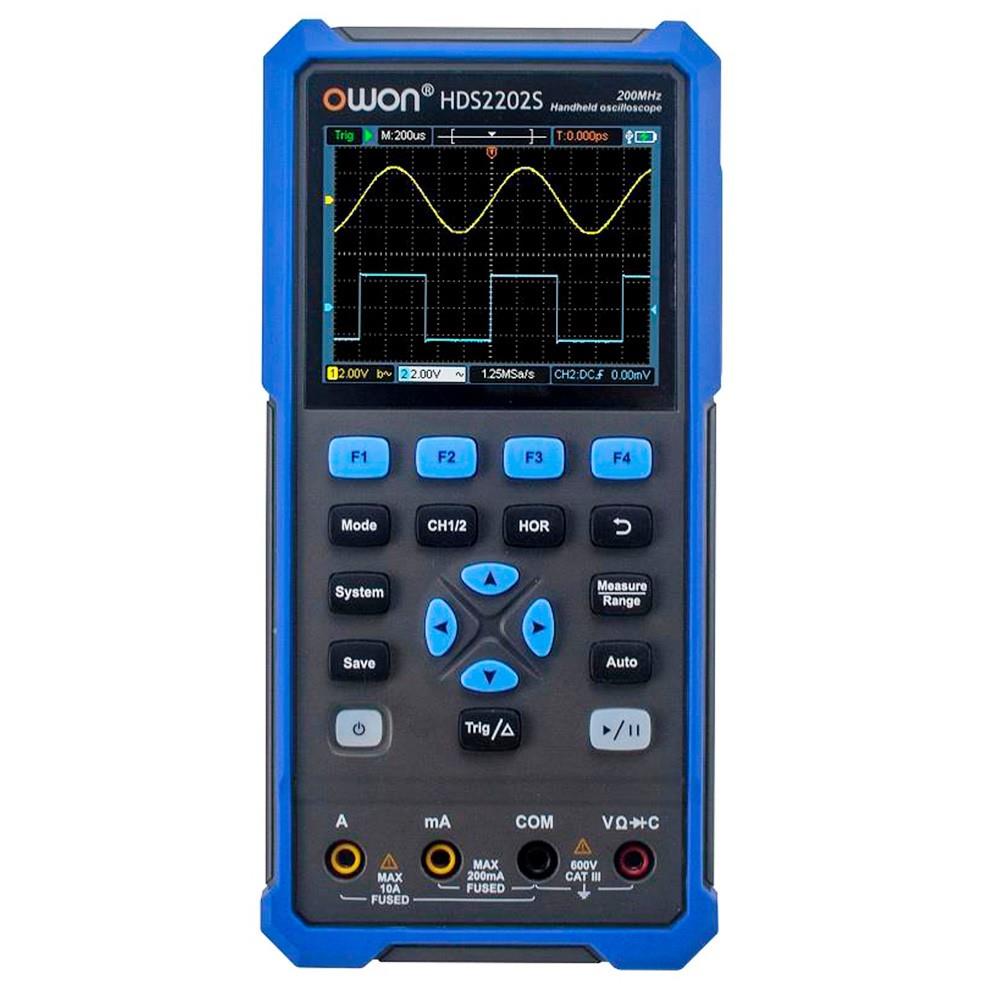

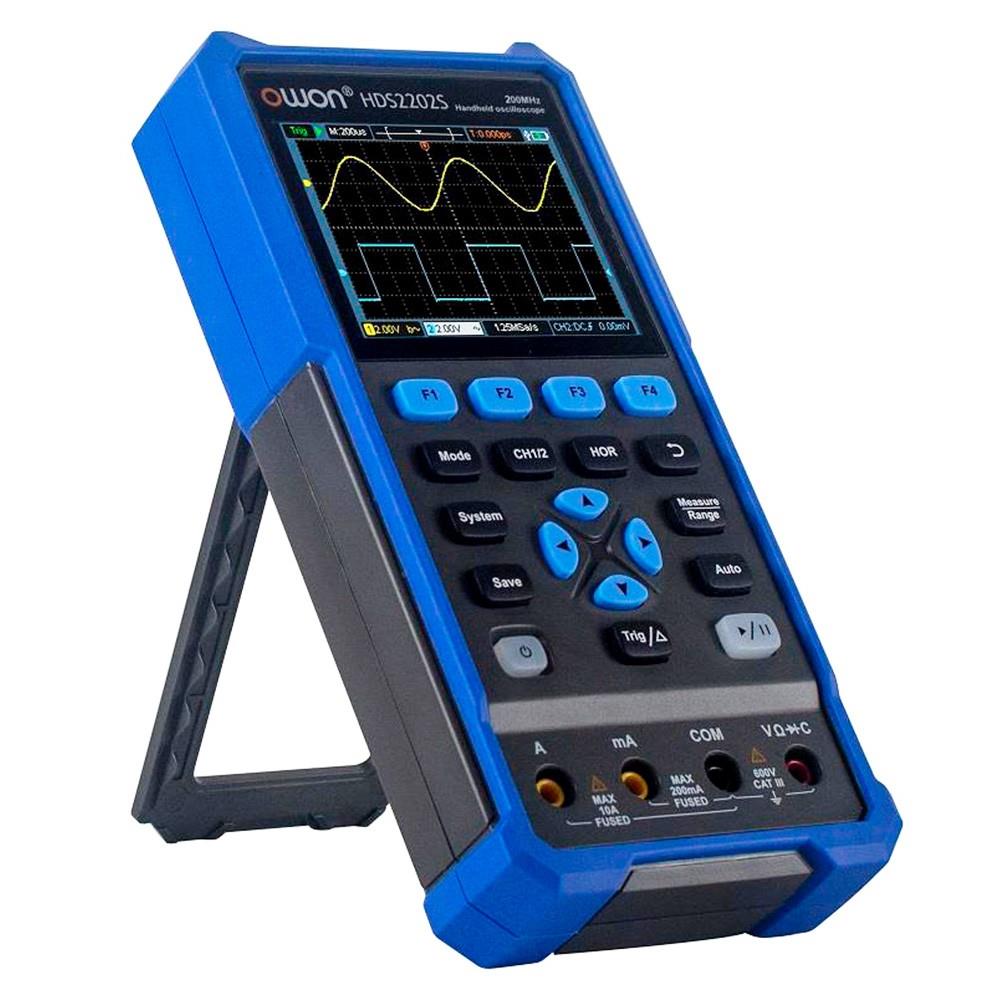

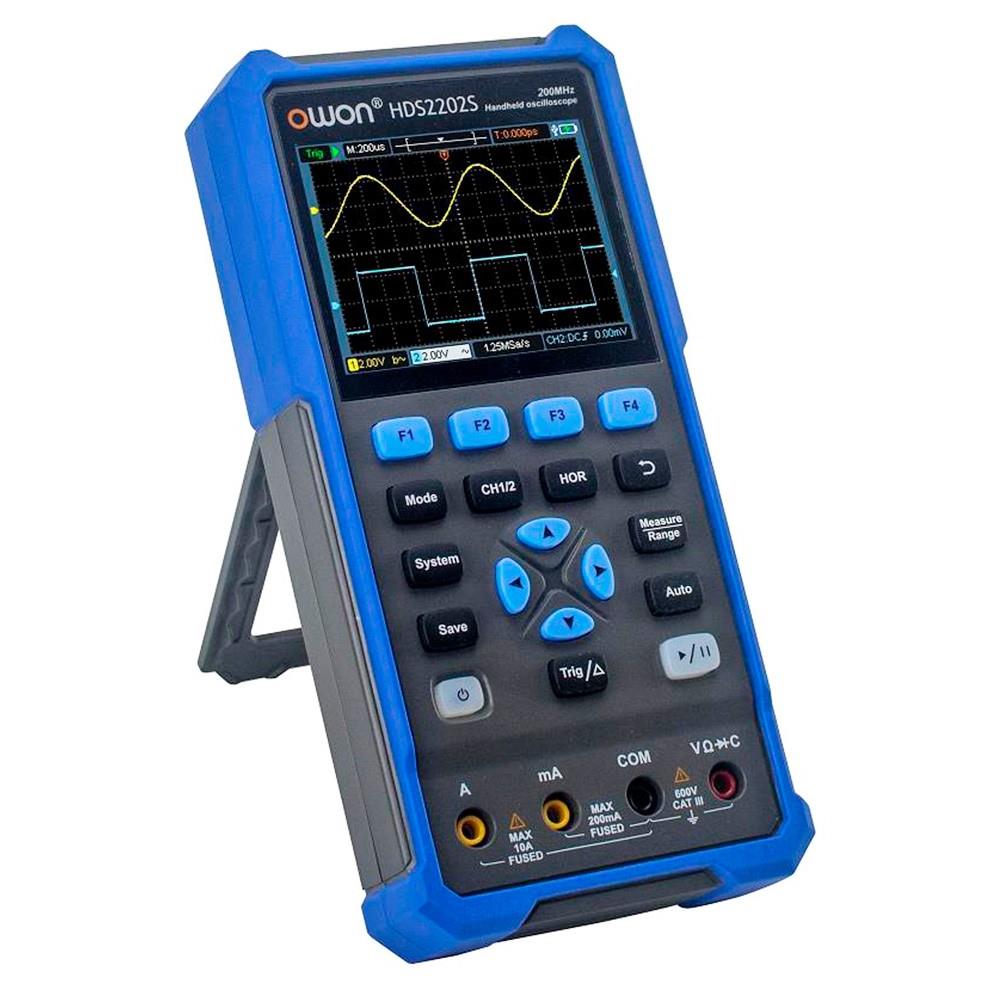

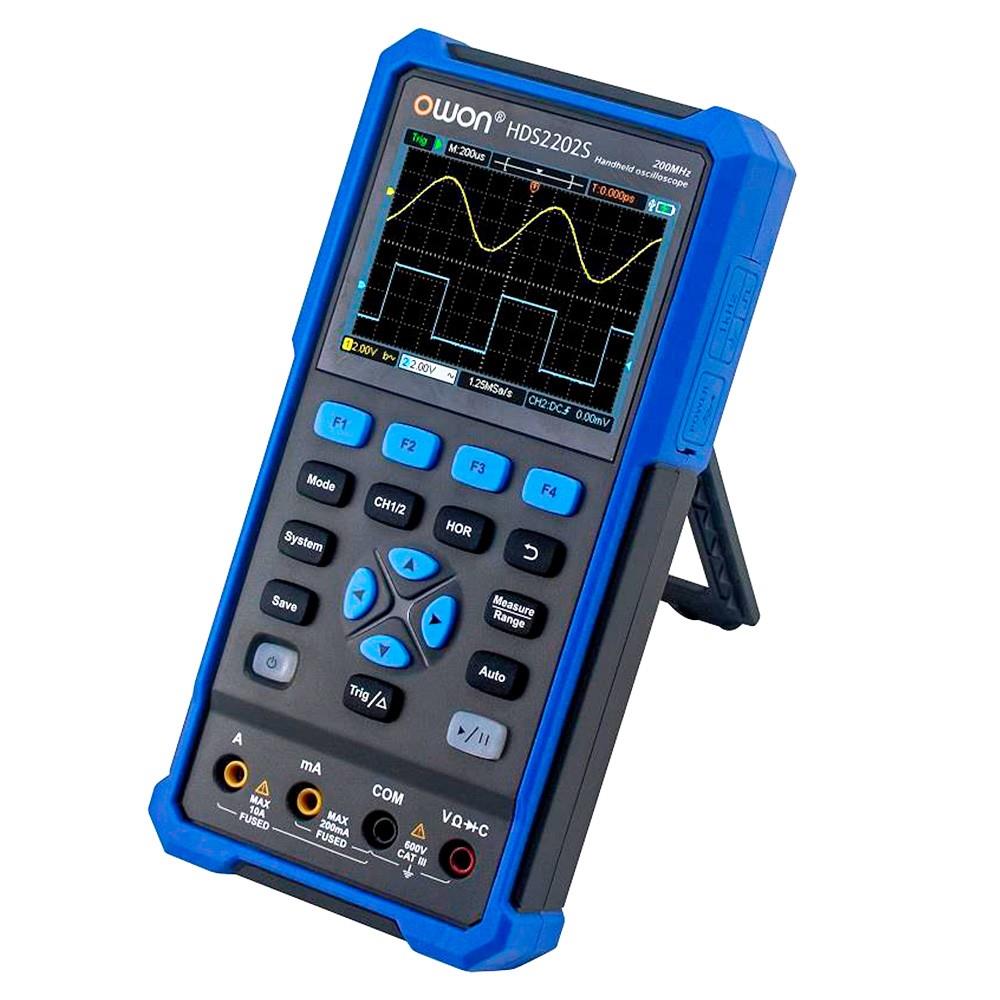

Digitální osciloskop OWON HDS2202S 3v1

Hlavní vlastnosti OWON HDS2202S

Ruční osciloskop 3 v 1
OWON HDS2202S není jen digitální osciloskop, ale také multimetr a generátor průběhů. Je snadno ovladatelný a vhodný pro venkovní údržbu, rychlé měření na místě, údržbu automobilů, detekci napájení atd.

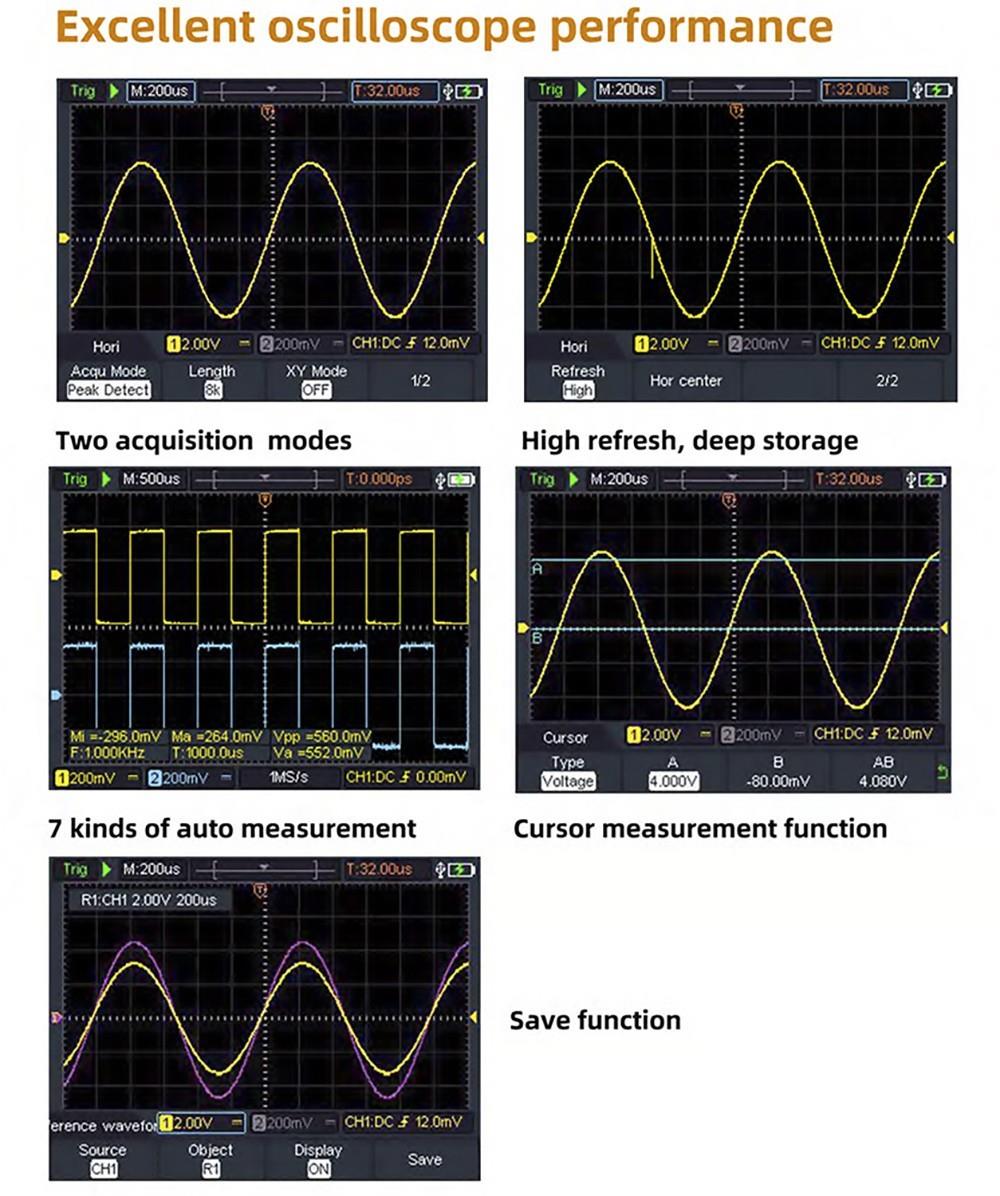

Funkce digitálního osciloskopu
Nabízí dvoukanálový vstup, šířku pásma 200 MHz, vzorkovací frekvenci 1 GSA/s v reálném čase a maximální délku záznamu 8 kB. Má také funkci měření kurzoru a funkci automatického nastavení jedním tlačítkem, což umožňuje snadnou detekci a ladění.

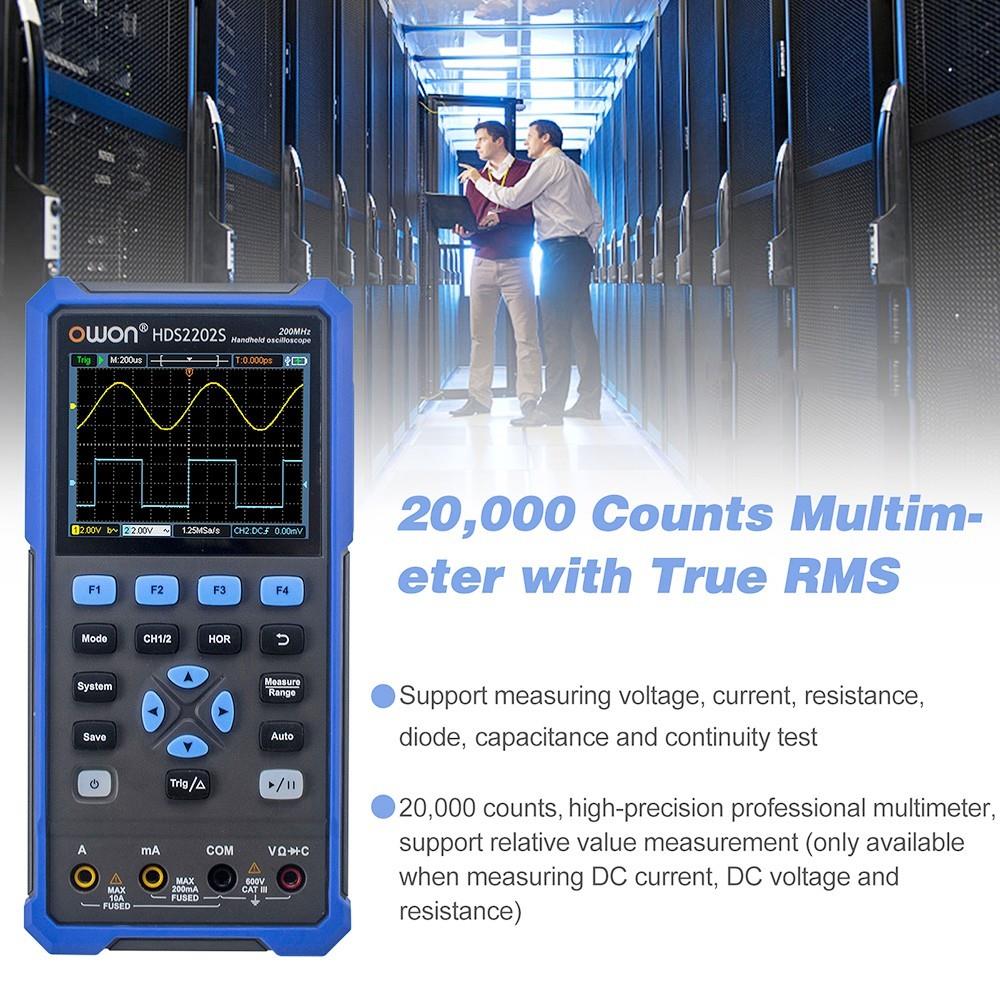

Funkce multimetru
Multimetr s 20 000 měřicími jednotkami True RMS je vybaven funkcí automatického přepínání rozsahu a funkcí udržení naměřené hodnoty. Lze jej použít k měření standardního napětí, proudu, odporu, diod, kapacity a testu kontinuity. Konfiguruje maximální vstupní napětí AC 750 V a DC 1000 V. Nezávislý vstup multimetru a osciloskopu podporuje funkci relativního měření.

Funkce generátoru vlnových tvarů
Nabízí maximální výstupní frekvenci 25 MHz, rozlišení 0,1 Hz, vertikální rozlišení 14 bitů, vysokou vzorkovací frekvenci 125 MSa/s, délku průběhu 8K a maximální výstupní amplitudu 5 Vpp. Může generovat sinusový, obdélníkový, rampový, pulzní a vestavěné speciální průběhy.

General
Brand	OWON
Type	3 in 1 Digital Oscilloscope
Model	HDS2202S
Color	Blue + Black
Specification
Oscilloscope Specifications:
Bandwidth: 200MHz
Bandwidth Limit (typical): 20MHz

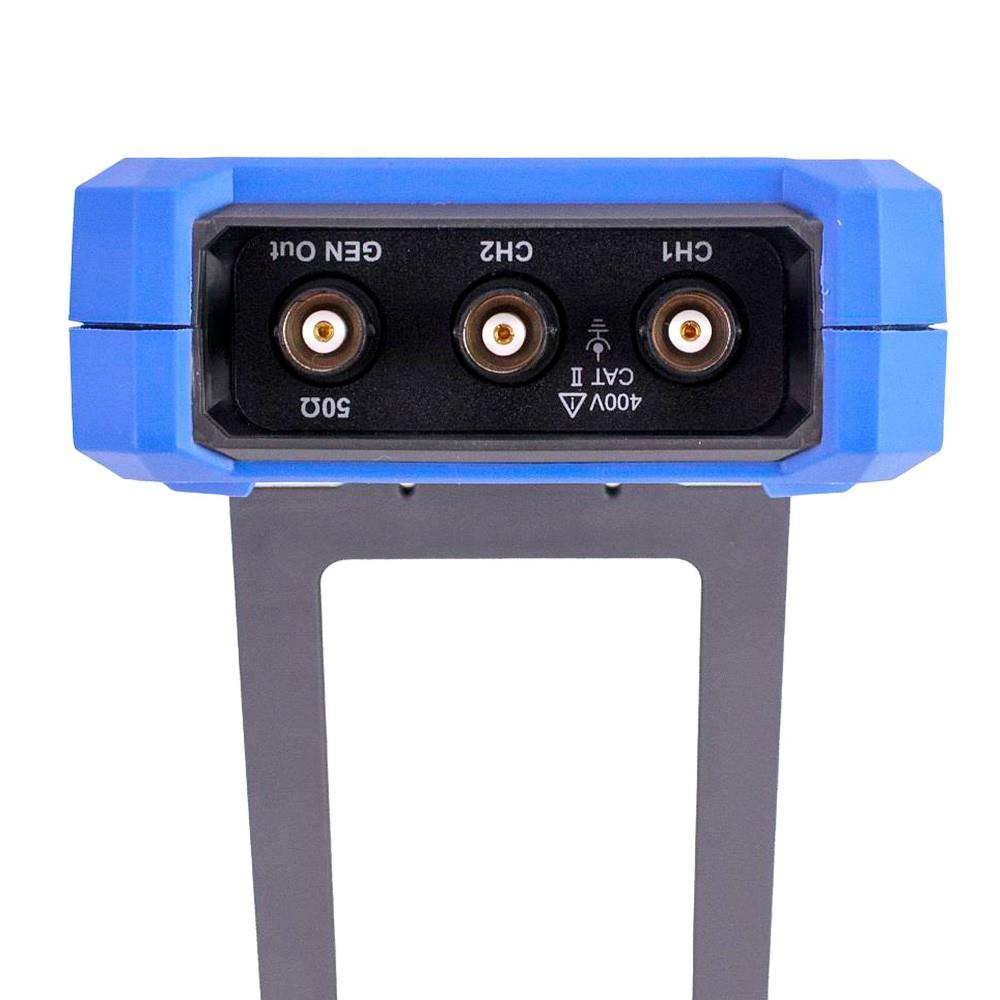

Channels: 2-CH Oscilloscope + 1-CH Generator
Sample Rate: 1GSa/s
Record Length: 8K
Vertical Resolution: 8 bits
Acquisition Model: Normal, Peak detect

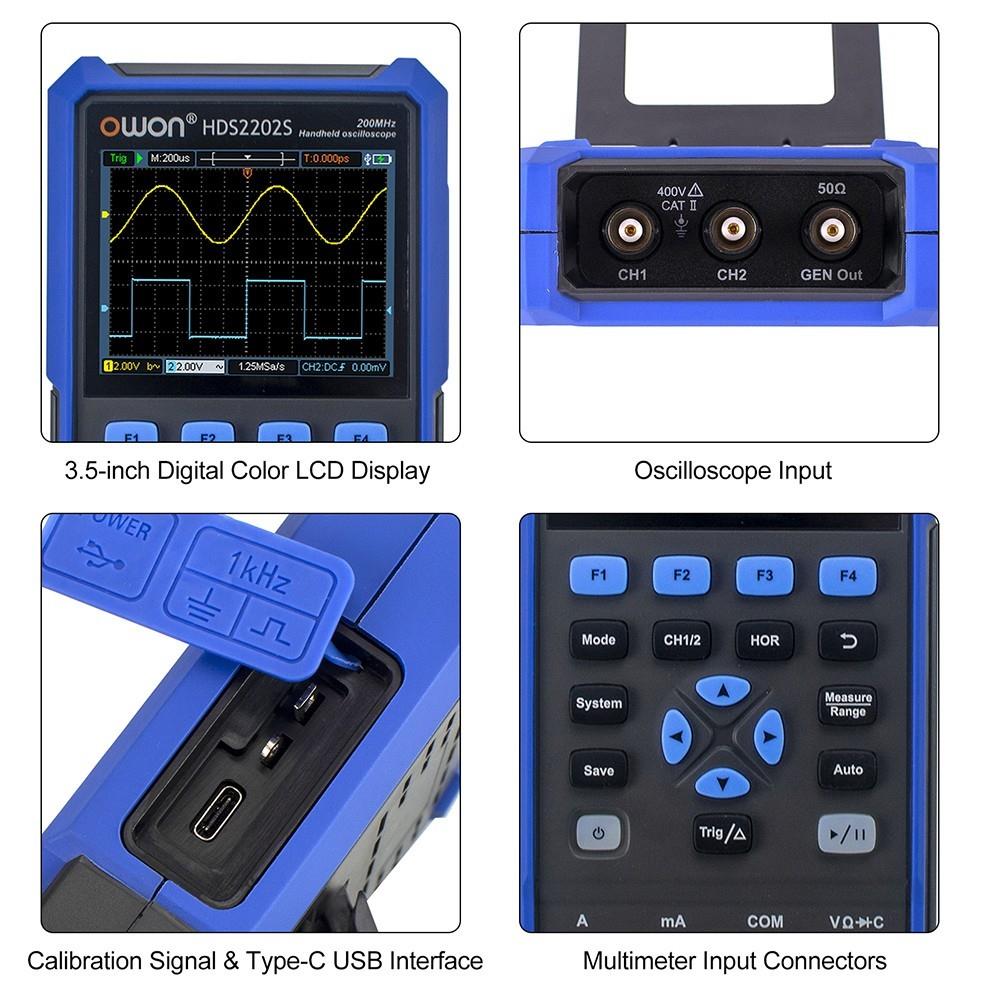

Display: 3.5-inch LCD
Waveform Refresh Rate: 10,000 wfrms/s
Input Coupling: DC, AC, and Ground
Input Impedance: 1 MΩ±2%, in parallel with 16pF±10pF
Probe Attenuation Factors: 1X,10X,100X,1000X,10000X
Max. input Voltage: 400V (DC+AC, PK-PK, 1MΩ input impedance) (10:1 probe attenuation)
Horizontal Scale: 2ns/div - 1000s/div, step by 1 - 2 - 5
Vertical Sensitivity: 10mV/div - 10V/div
Trigger Type: Edge
Trigger Modes: Auto, Normal, Single
Automatic Measurement: Frequency, Period, Amplitude, Max, Min, Mean, PK-PK

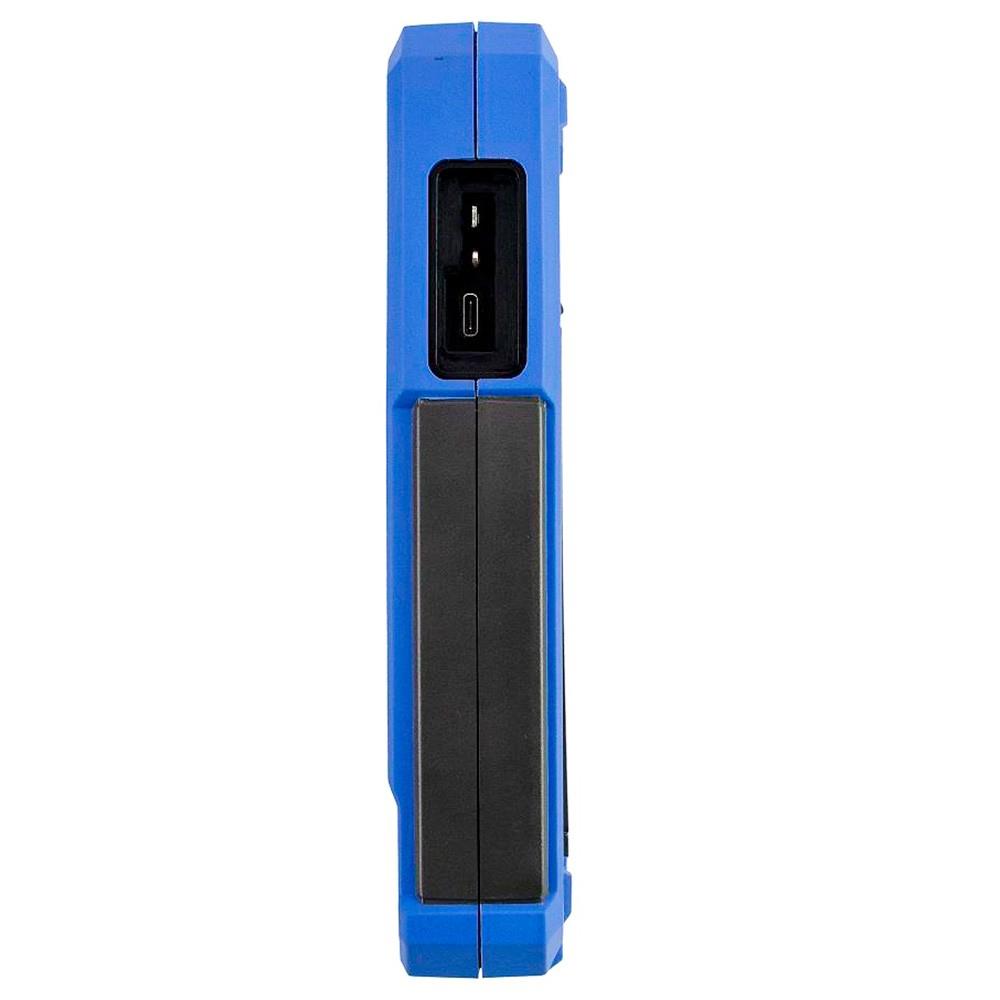

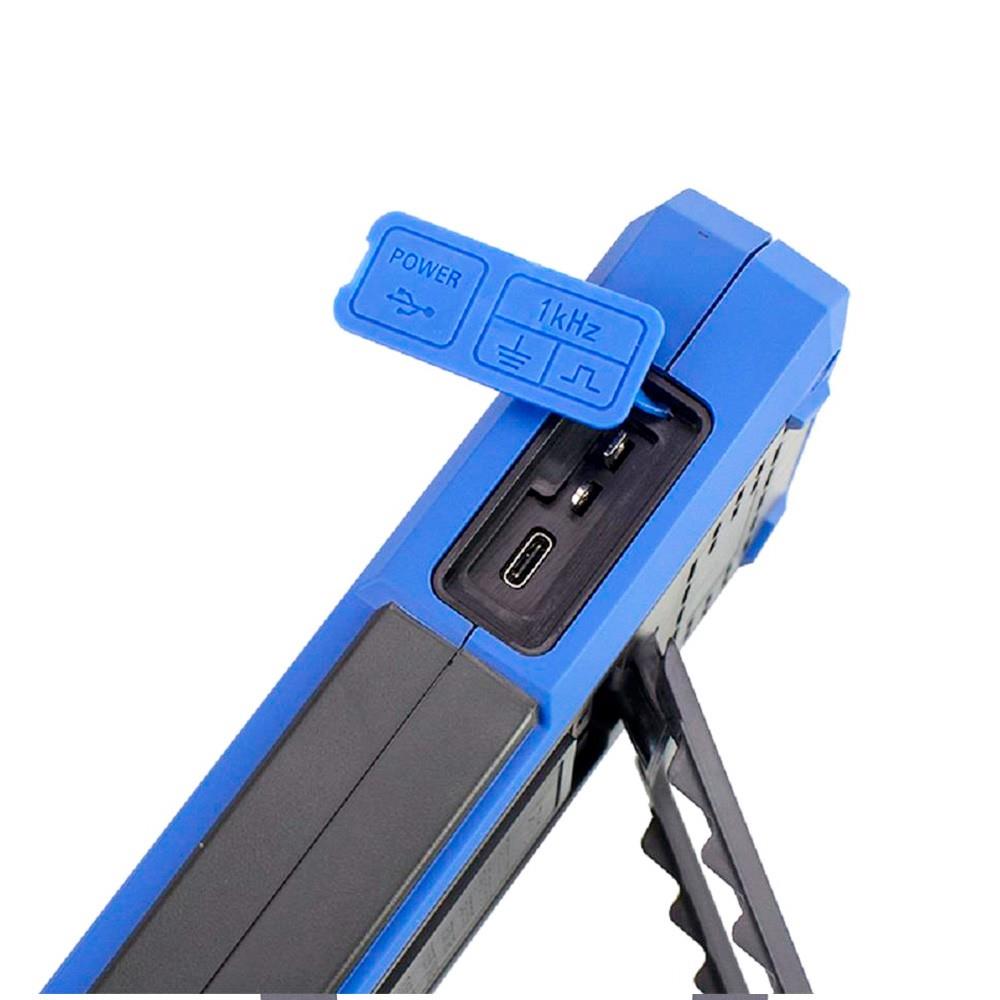

Communication Interface: USB Type-C

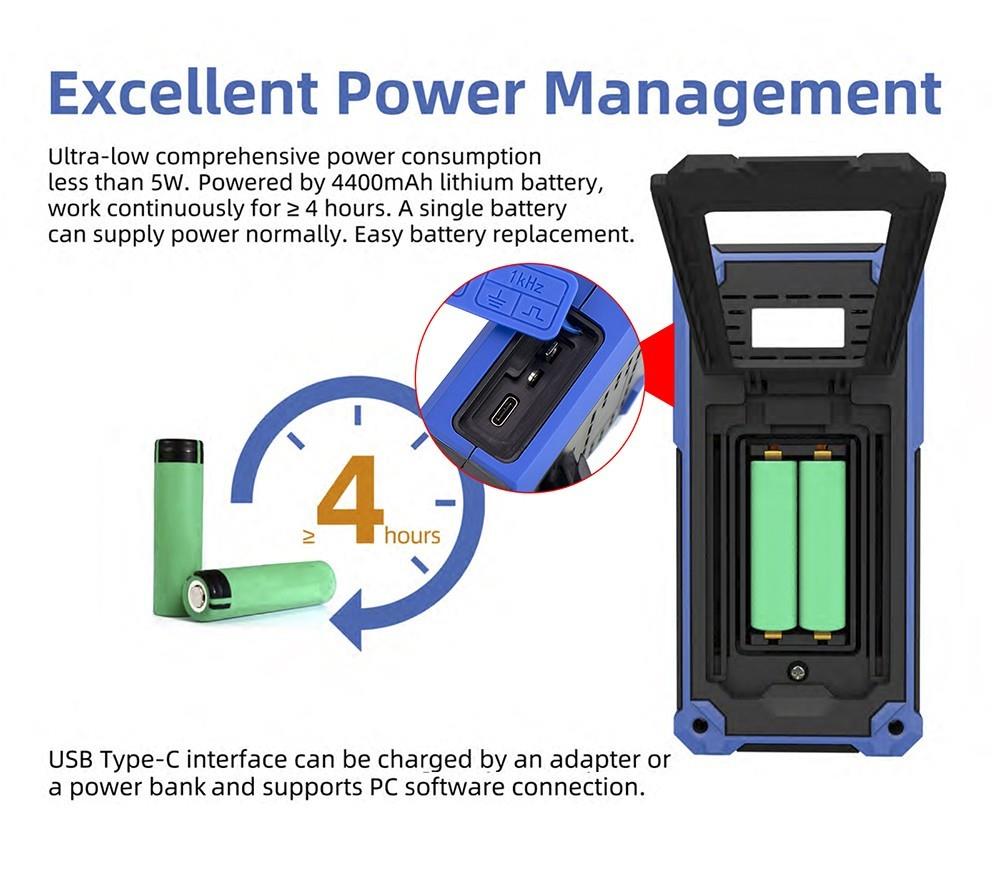

Battery: 4400mAh lithium battery
Multimeter (Standard):
Max. Resolution: 20,000 counts
Testing Mode: Voltage, Current, Resistance, Capacitance, Diode, and Continuity test
Input Impedance: 10MΩ
Max Input Voltage: AC: 750V, DC: 1000V
Max Input Current: DC: 10A, AC: 10A
Diode: 0 - 2V
Waveform Generator:
Frequency Output:
Sine: 0.1Hz - 25MHz
Square: 0.1Hz - 10MHz
Ramp: 0.1Hz - 1MHz
Pulse: 0.1Hz - 5MHz
Arbitrary: 0.1Hz - 5MHz
Sampling Rate: 125MSa/s
Channel: 1-CH
Amplitude Range: 20mVpp - 5Vpp
Vertical Resolution: 14bits
Waveform Length: 8K
Output Impedance: 50Ω
Weight & Size
Product Weight	0.6kg
Package Weight	1.1kg
Package Size(L x W x H)	22x15x8.5cm

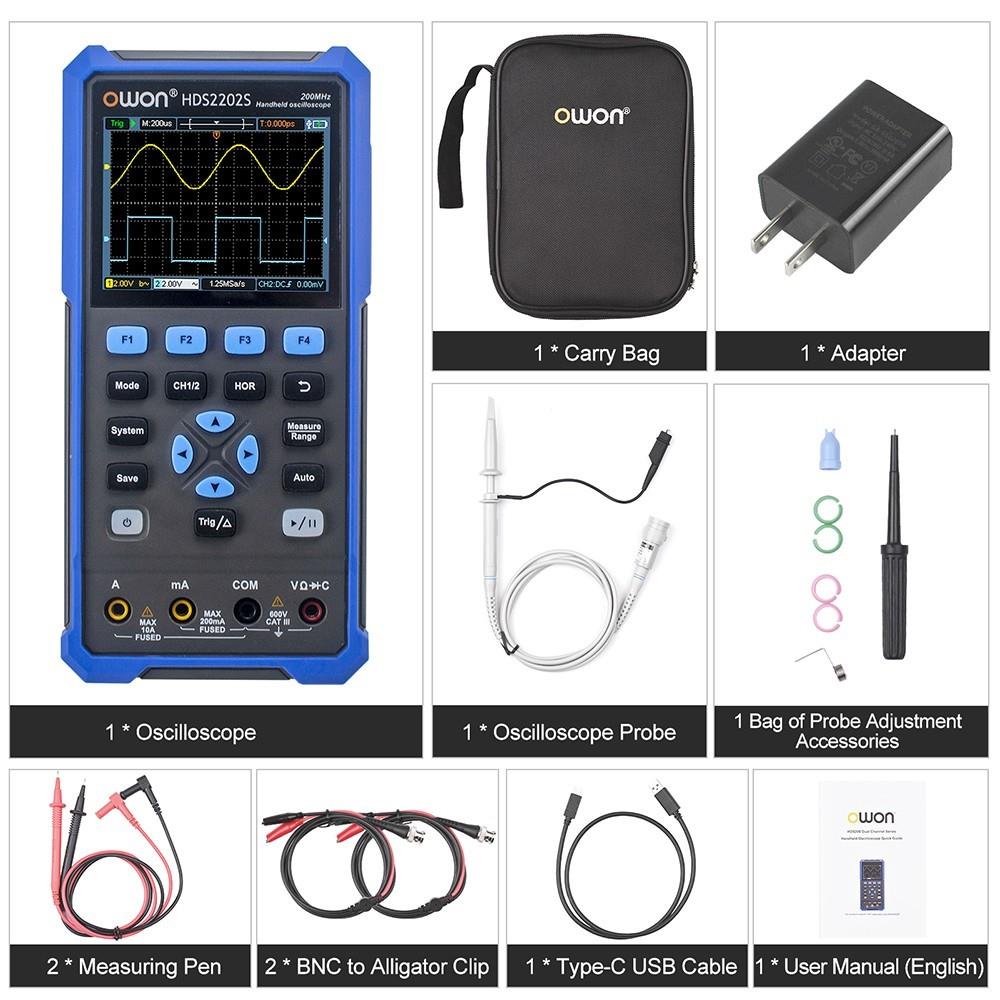

Package Contents
1 x 3-in-1 Digital Oscilloscope
1 x Probe Adjust
2 x Measuring Pen
1 x Bag
1 x Probe
2 x BNC to Alligator Clip
1 x USB Cable
1 x Adapter
1 x User Manual
