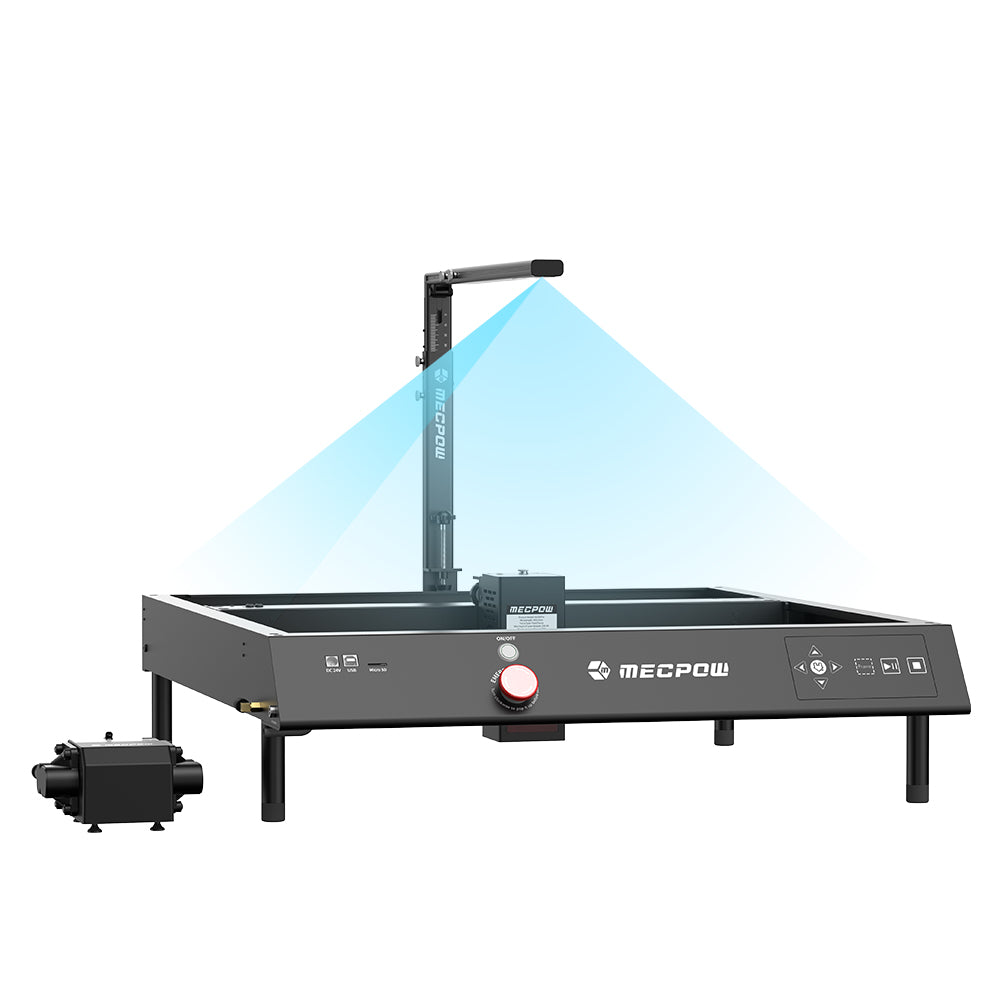

Kamera MECPOW MC5 pro laserové rytce

Hlavní body MECPOW MC5

Mecpow MC5 – Zvýšená efektivita vašich laserových projektů

Mecpow MC5 je 5MP kamera speciálně navržená pro zvýšení efektivity a přesnosti laserových projektů. Díky kompatibilitě kamery se softwarem Lightburn ji mohou rytci snadno integrovat do svých stávajících sestav. Kompaktní velikost a nízká hmotnost kamery usnadňují její instalaci a používání. Eliminací nutnosti ručního polohování zefektivňuje Mecpow MC5 proces gravírování a poskytuje vysoce kvalitní zobrazovací možnosti pro lepší výsledky v projektech laserového gravírování.

Funguje to takto:

Instalace kamery

• 1. Namontujte kameru pomocí dodaného příslušenství a nástrojů
• 2. Zajistěte kabel
• 3. Připojení k laseru: Nakonec jsme použili USB adaptér k připojení fotoaparátu k USB portu laseru na zadní straně.
• 4. Kalibrace fotoaparátu v LightBurnu

Kalibrace objektivu

Jakmile je kamera nainstalována, je čas ji kalibrovat v programu LightBurn. Tento proces zahrnuje dva hlavní kroky:

• 1. Přejděte do nabídky Laserové nástroje > Kalibrace čočky.
• 2. Vyberte si fotoaparát a typ objektivu.
• 3. Nejlepších výsledků dosáhnete výběrem možnosti „Plná kalibrace 0.3“.

Pokyny na obrazovce vás vyzvou k vytištění listu papíru a jeho pohybu po posteli podle pokynů. Tím se zajistí, že váš fotoaparát pořizuje dostatečný záznam.

Zarovnání kamery

• 1. Přejděte do nabídky Laserové nástroje > Zarovnání kamery.
• 2. Vyberte orientaci montáže kamery.
• 3. Nastavte tloušťku materiálu, rychlost plnění a rychlost čáry. Toto bude sloužit pro vaše registrační značky.
• 4. Spusťte proces zarovnání, který vygravíruje registrační značky do materiálu.
• 6. Pomocí těchto značek dolaďte zarovnání fotoaparátu v softwaru

Maximalizace využití materiálu s fotoaparátem

Jednou z největších výhod použití kamery s laserovým gravírovacím strojem je možnost maximalizovat využití materiálu. Zde je návod:

• 1. Načtěte materiál a aktualizujte překrytí kamery v LightBurnu
• 2. Přetáhněte svůj návrh na překrytí a umístěte jej přesně tam, kde ho chcete na materiálu mít.
• 3. Pomocí záběru kamery identifikujte nevyužité oblasti materiálu
• 4. Vyplňte tyto oblasti dalšími díly nebo návrhy, abyste minimalizovali odpad.

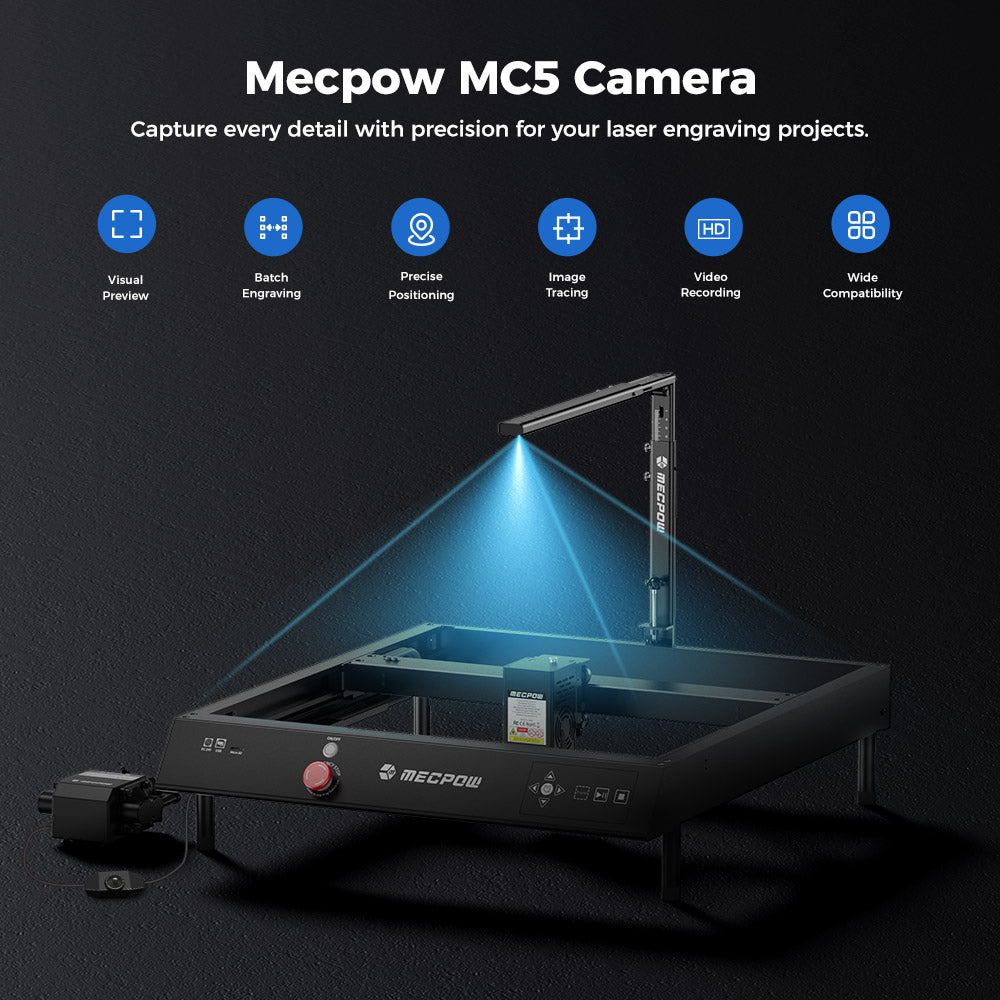

Kamera s vysokým rozlišením pro laserové gravírky

Kamera Mecpow MC5 je speciálně navržena pro laserové gravírovací stroje. Díky vysokému rozlišení 5 megapixelů poskytuje ostřejší obraz a zachycuje jasnější snímky.

Přesné polohování a dávkové gravírování

Tato 5MP kamera, kompatibilní se softwarem LightBurn, vám ušetří starosti s ručním polohováním díky vizualizaci pracovní oblasti v LightBurnu, umožňuje přesné polohování gravírovaných objektů s odchylkou menší než 1 mm a současně lokalizuje více obrobků, což umožňuje snadné a produktivní dávkové gravírování.

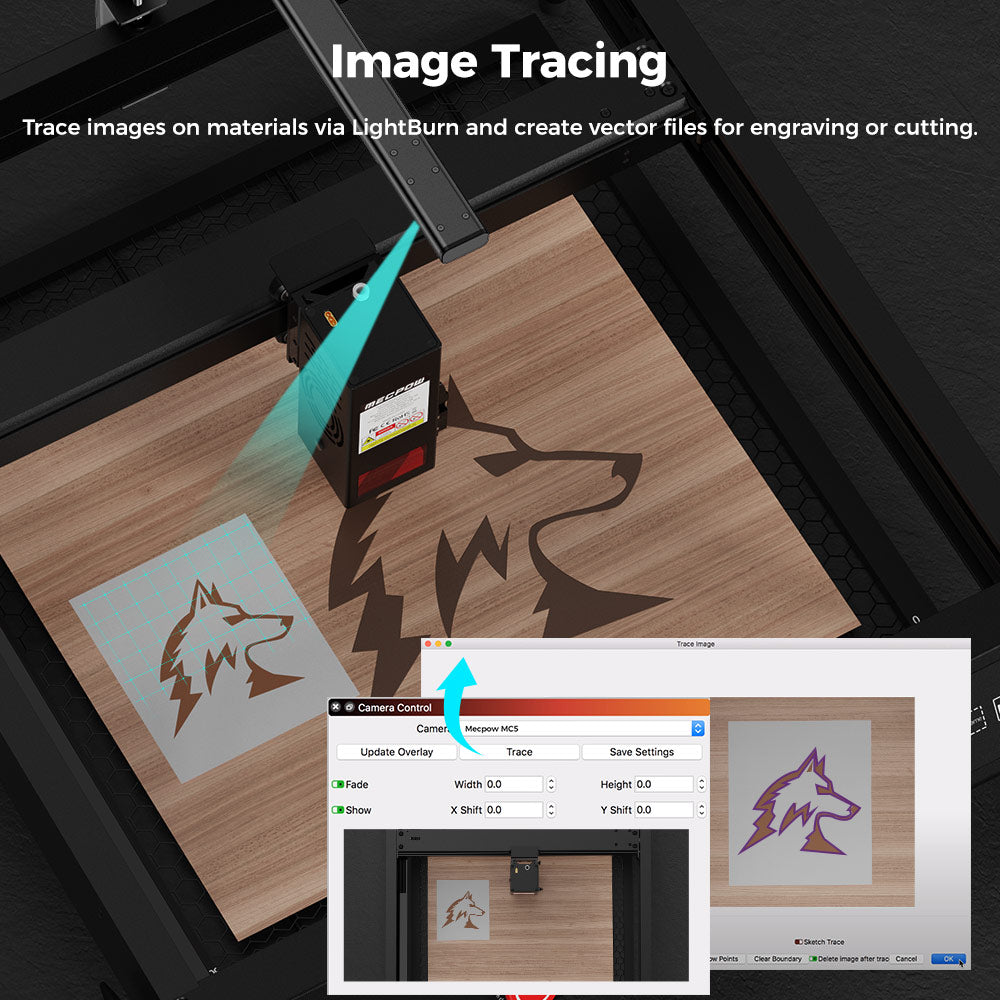

Trasování obrazu

Kamera MC5 dokáže pomocí LightBurn obkreslit a zachytit obrazy na materiálu, který má být gravírován, a vytvořit gravírované vektorové soubory, které navedou laserový gravírovací stroj k gravírování obrázků.

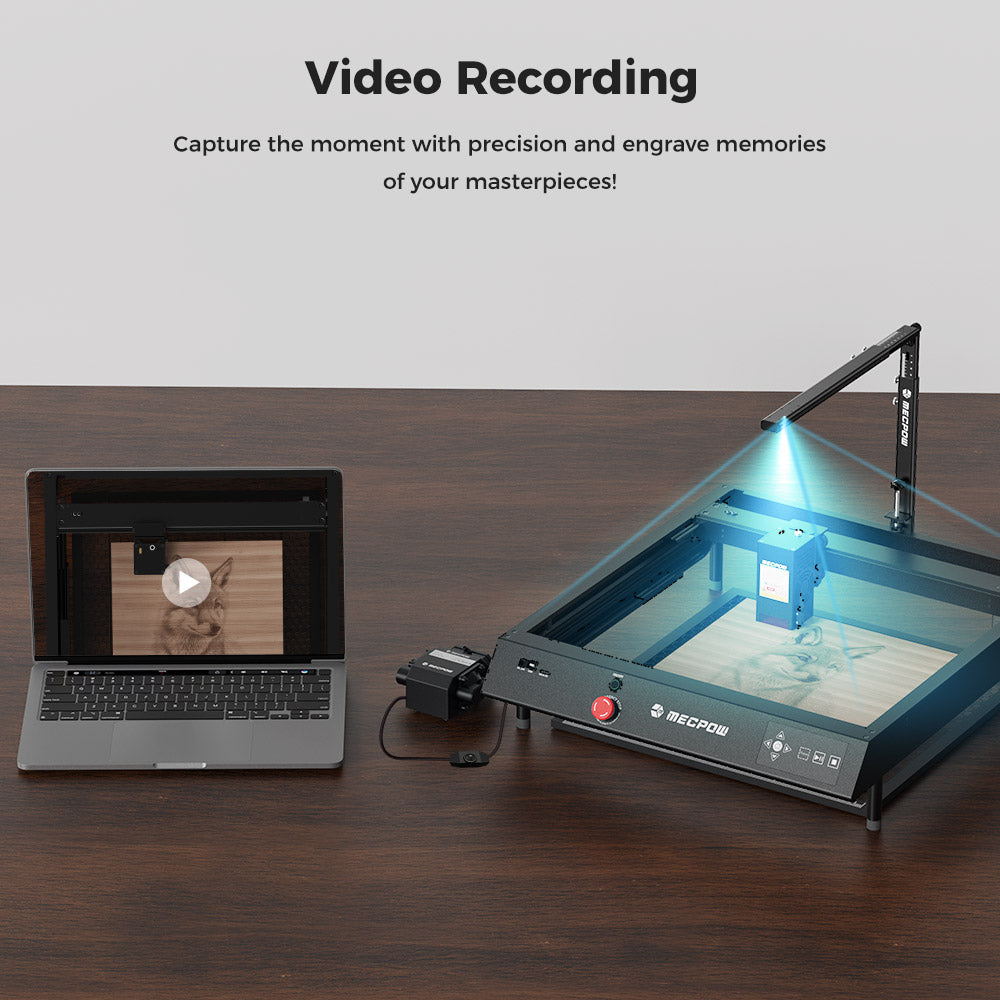

Nahrávání videa

Díky funkci nahrávání videa umožňuje kamera MC5 snadné sledování procesu gravírování a pomáhá obsluze zaznamenávat a sdílet vzpomínky na gravírování a řešit jakékoli problémy, které se mohou během procesu vyskytnout.

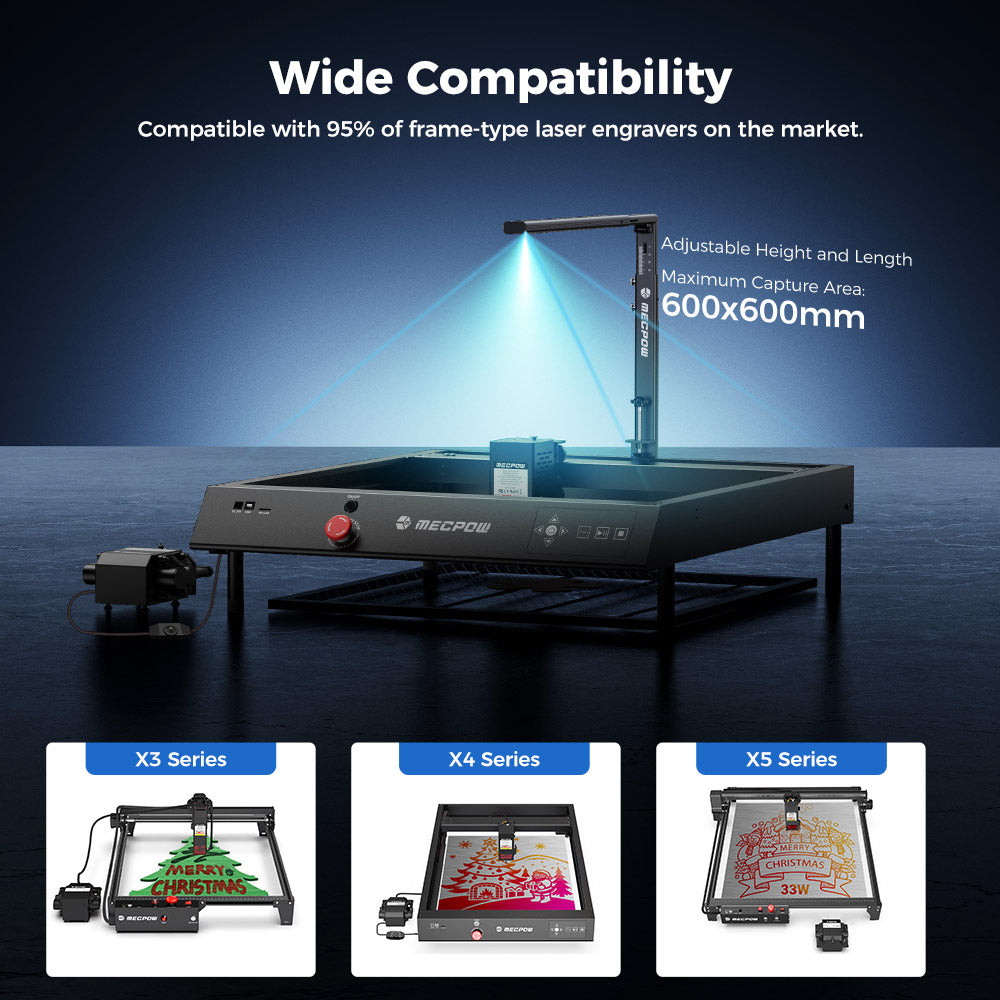

Vysoká přizpůsobivost

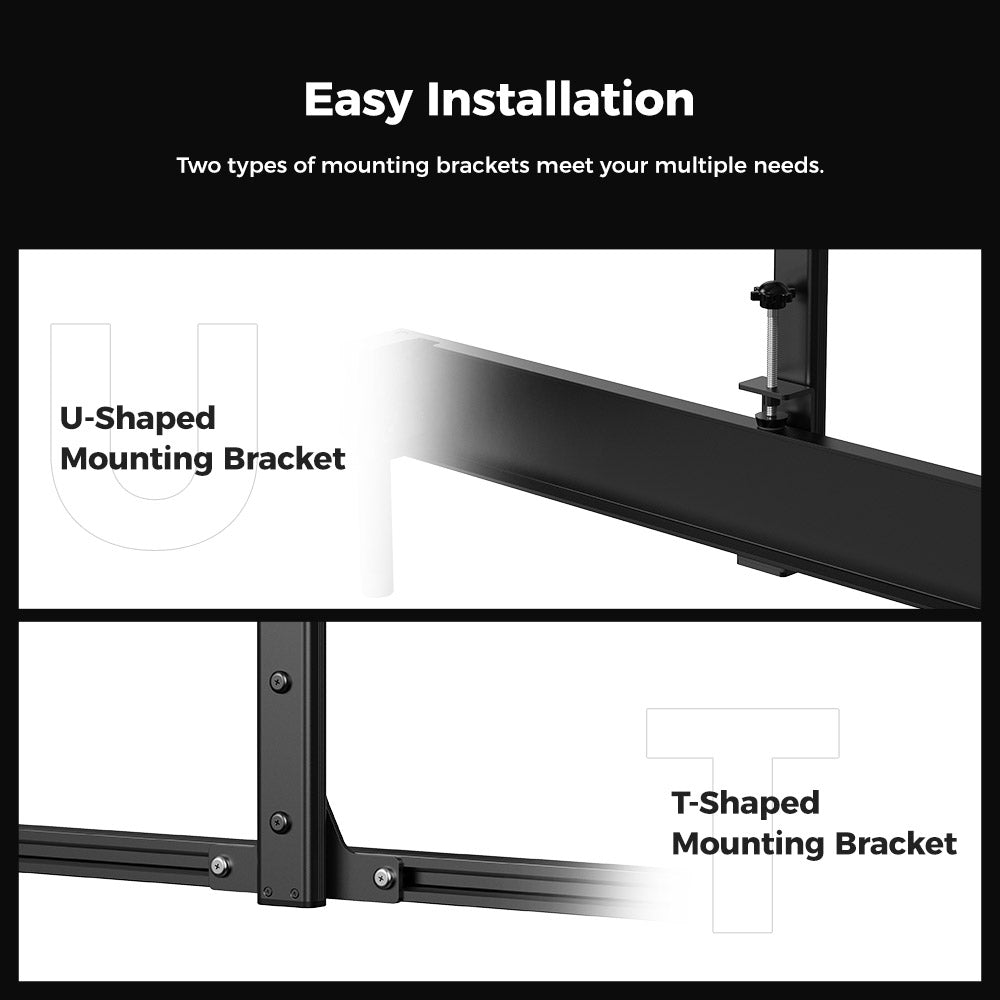

Tato kamera je dodávána s držáky ve tvaru T a U, které pasují na 95 % rámových laserových gravírovacích strojů na trhu. Díky nastavitelné výšce a délce nabízí maximální oblast snímání 600x600 mm.

General
Brand	Mecpow
Type	Camera for Laser Engravers
Model	MC5
Specification
Pixel	5MP
Maximum Pixel	2592(H)x1944(V)
Viewing Angle	D=162°±3°, H=132°±3°, V=102°±3°
Adjustment Height	360 (Min), 500 (Max)
Adjustment Length	400 (Min), 580 (Max)
Maximum Capture Area	600x600mm
Minimum Illumination	10 Lux
Connection	USB
System Support	Windows, MacOS
Software Support	LightBurn
Weight & Size
Product Weight	0.5kg
Package Weight	1kg

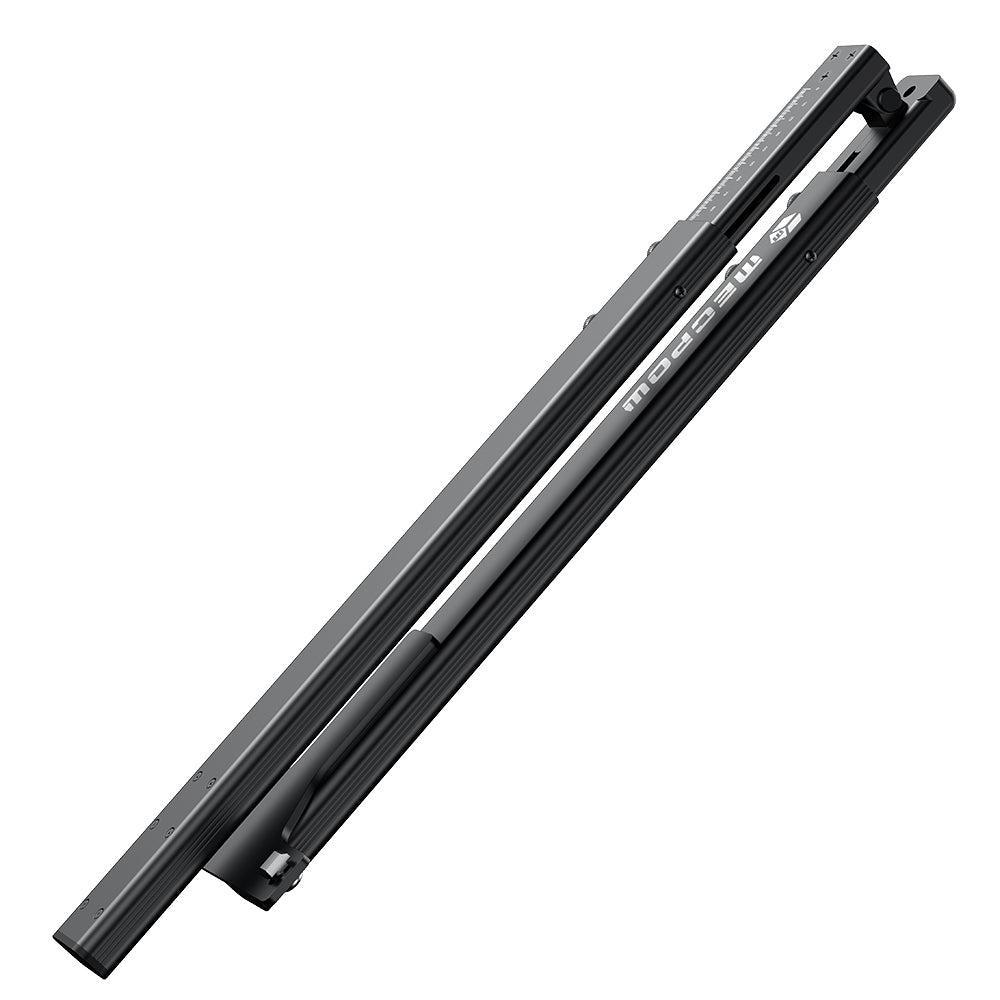

Folded Product Size(L x W x H)	400x100x42mm
Unfolded Product Size(L x W x H)	400x100x360mm (Min), 580x100x500mm (Max)
Package Size(L x W x H)	440x158x82mm

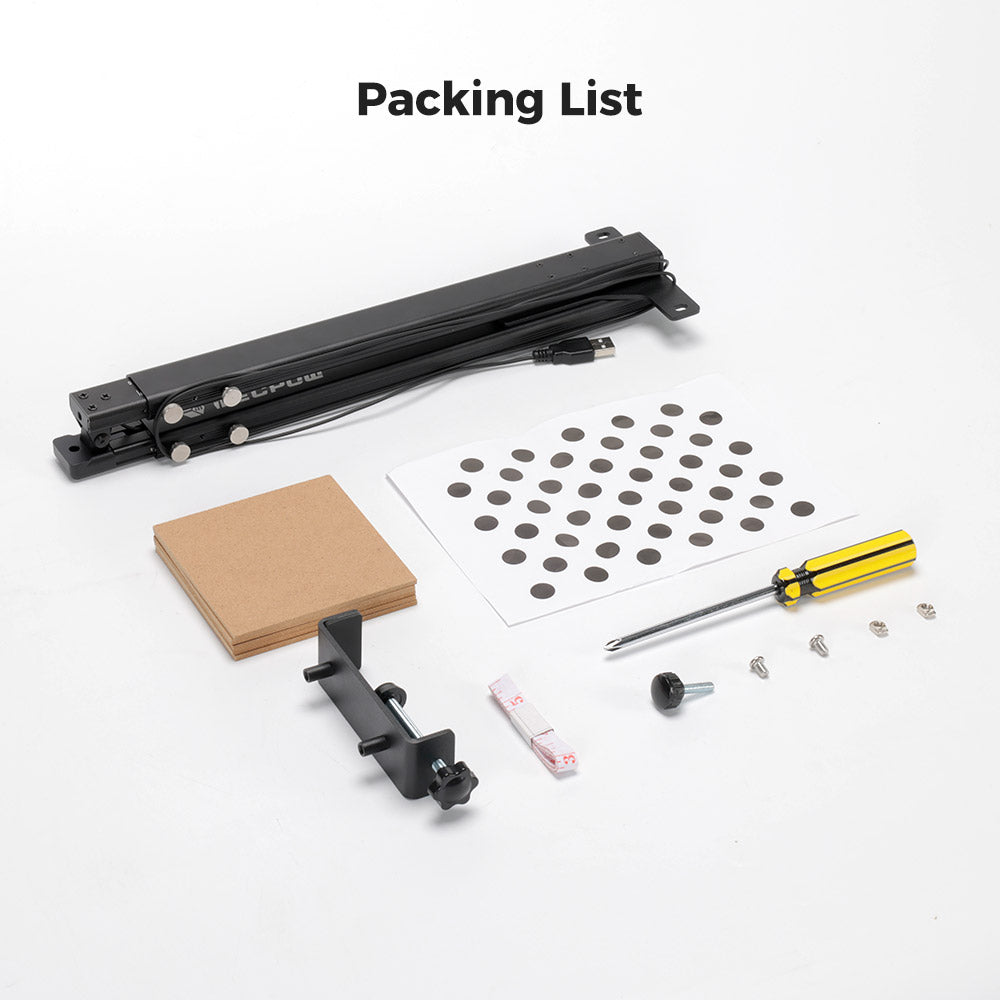

Package Contents

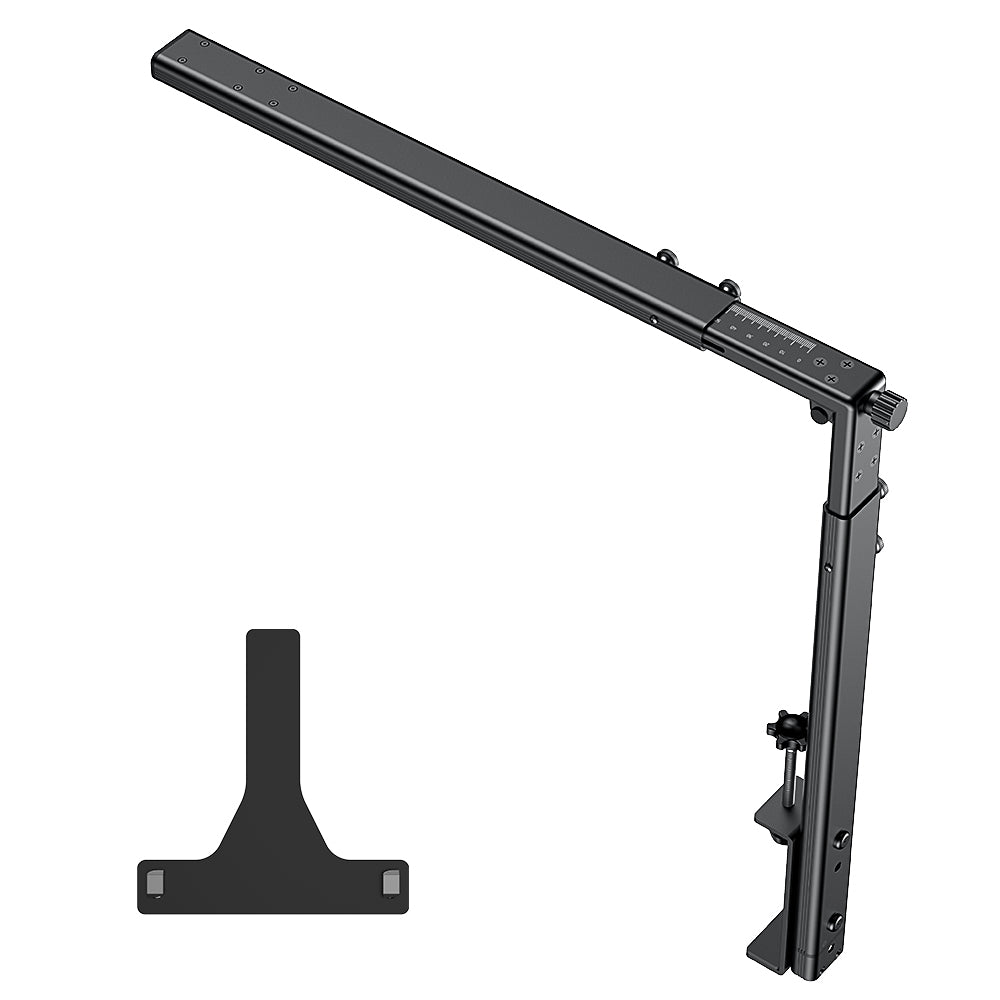

1 x Camera with USB Cable and T-Shaped Mounting Bracket
1 x U-Shaped Mounting Bracket
5 x Wood Board (10x10cm)
1 x Calibration Card
1 x Tape Measure
1 x User Manual
1 x Screwdriver
2 x M5*8 Screw
1 x M5*20 Screw
2 x T-Shaped Nut
