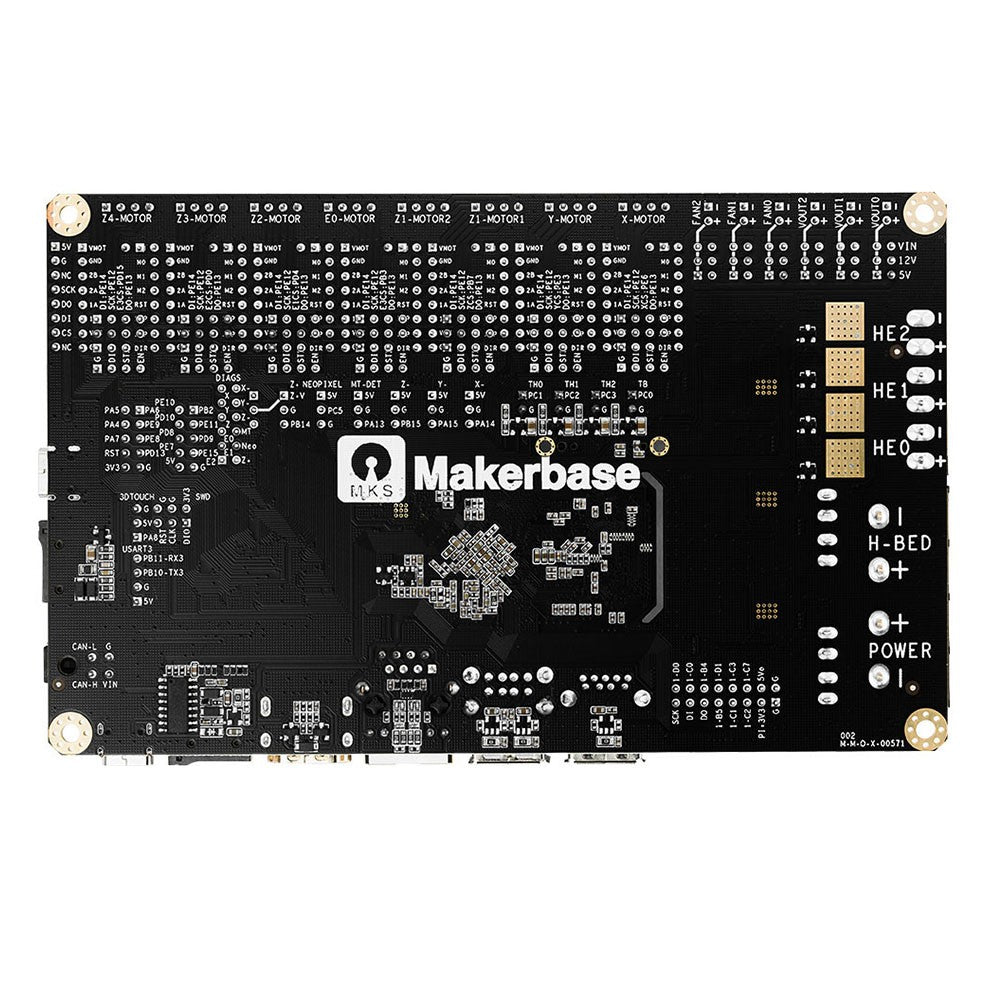

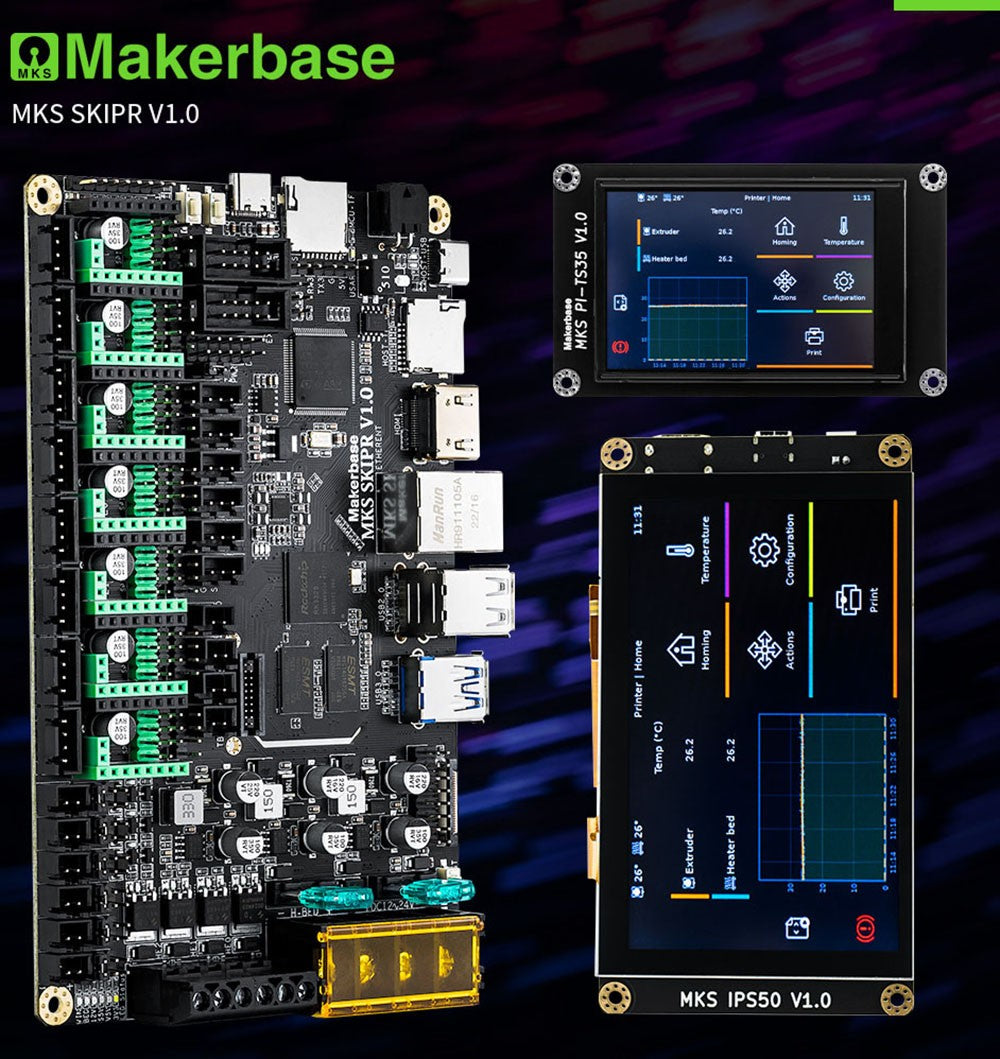

Řídicí deska MAKERBASE MKS SKIPR V1.0

Hlavní vlastnosti MAKERBASE MKS SKIPR V1.0

Perfektně spuštěný hostitel Klipper

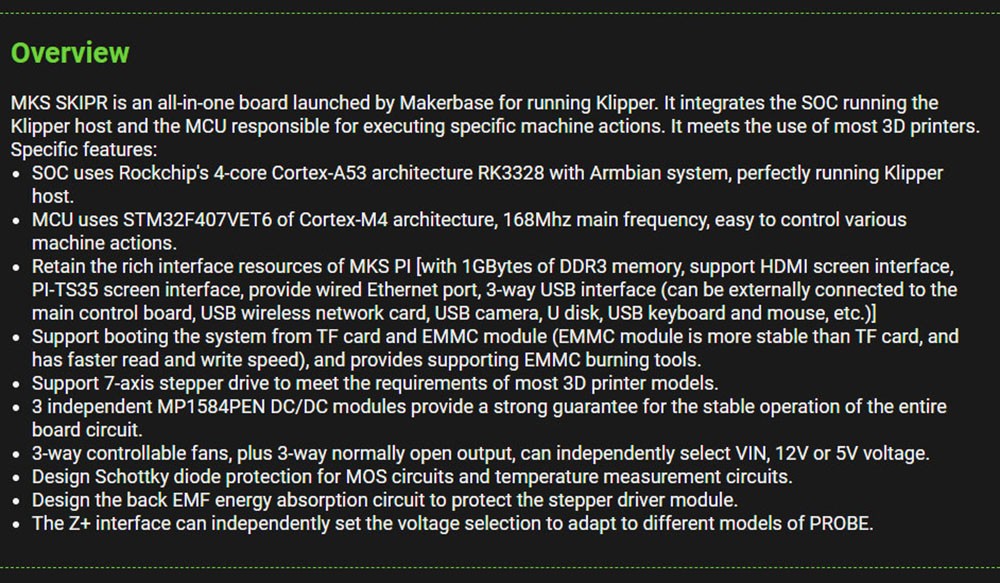

MKS SKIPR je all-in-one deska od společnosti Makerbase pro provozování Klipperu. Integruje SOC, na kterém běží hostitelský systém Klipper, a MCU zodpovědnou za provádění specifických strojových akcí. Splňuje požadavky většiny 3D tiskáren.

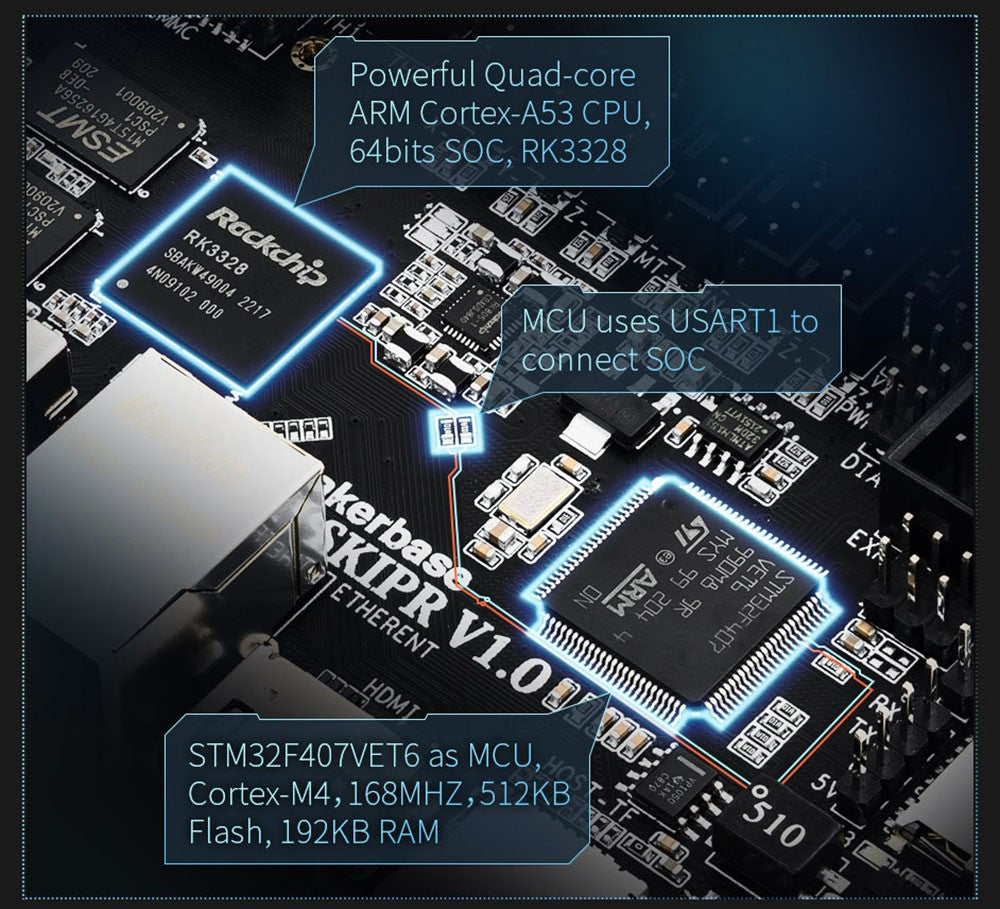

SOC využívá čtyřjádrovou architekturu Cortex-A53 od Rockchipu RK3328 se systémem Armbian, což zajišťuje perfektně fungující hostitel Klipper.
MCU využívá STM32F407VET6 architektury Cortex-M4 s hlavní frekvencí 168 MHz, což umožňuje snadné ovládání různých činností stroje.

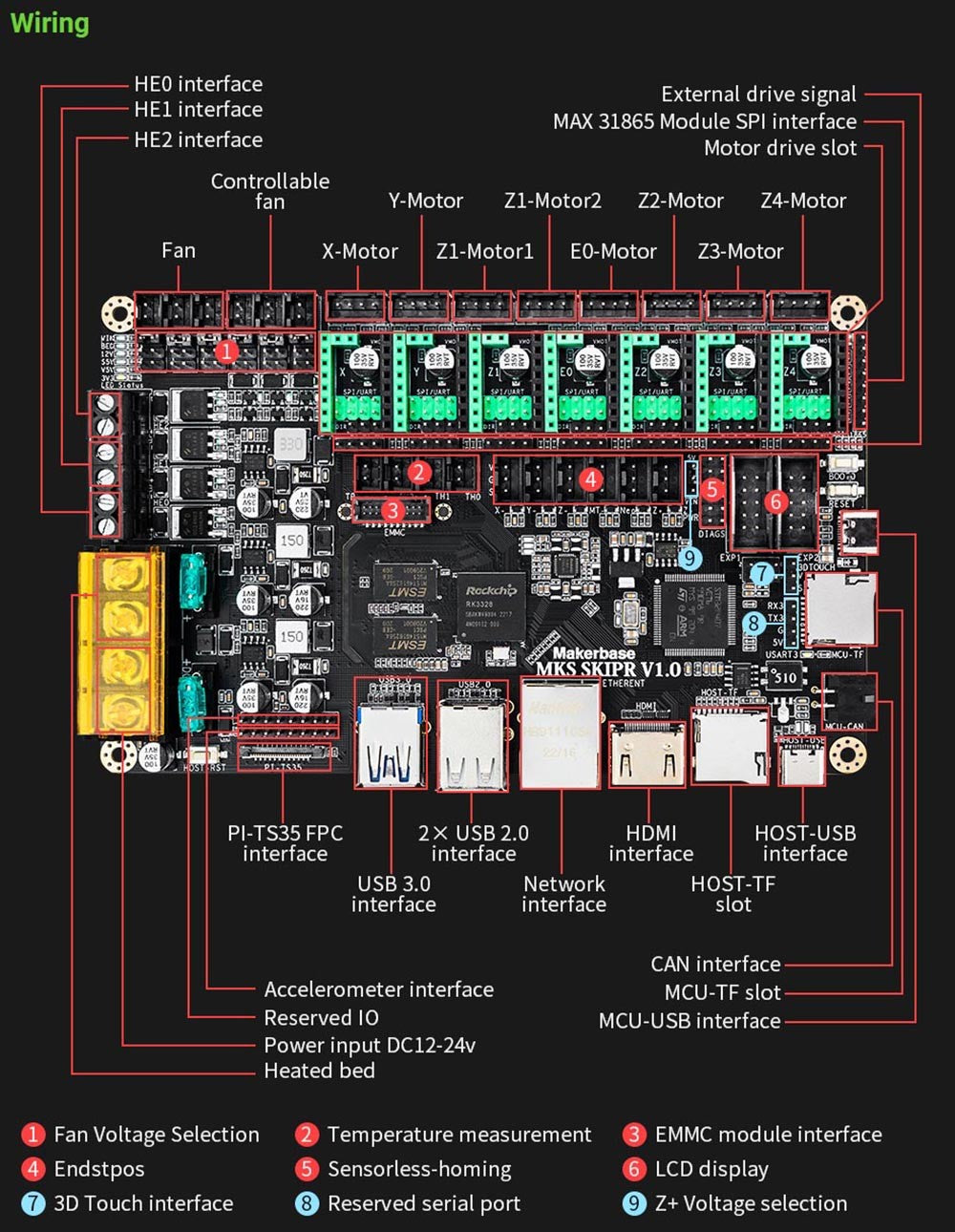

Bohatá rozhraní

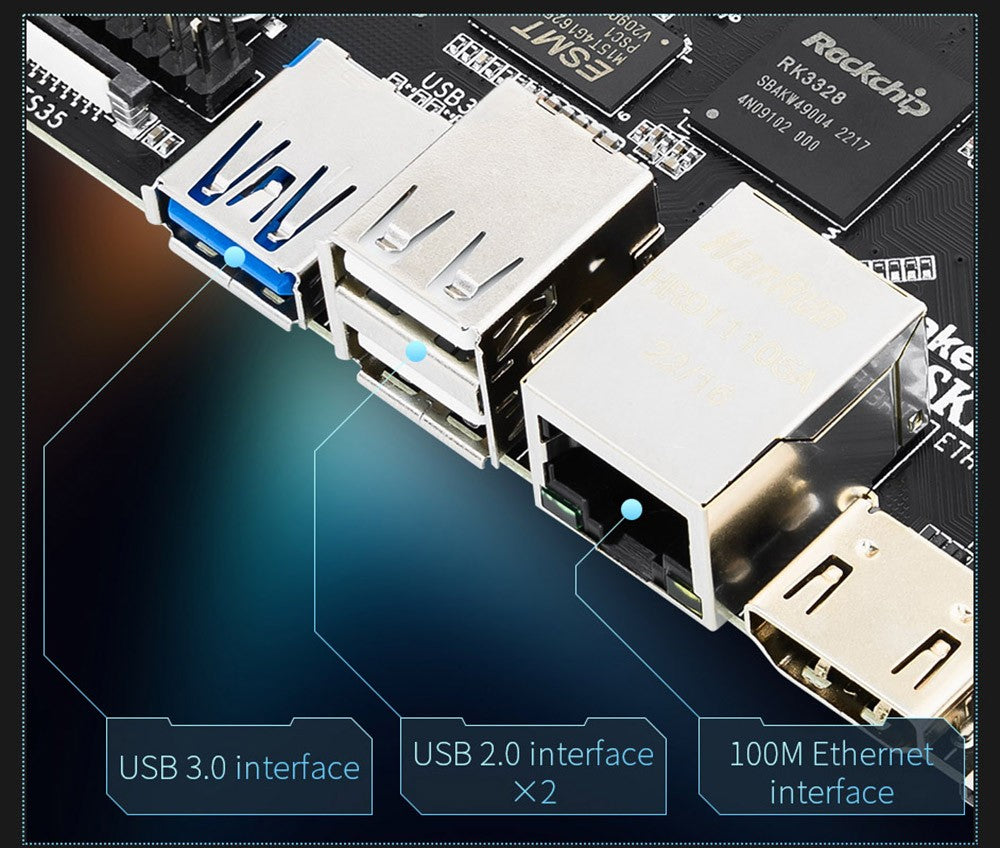

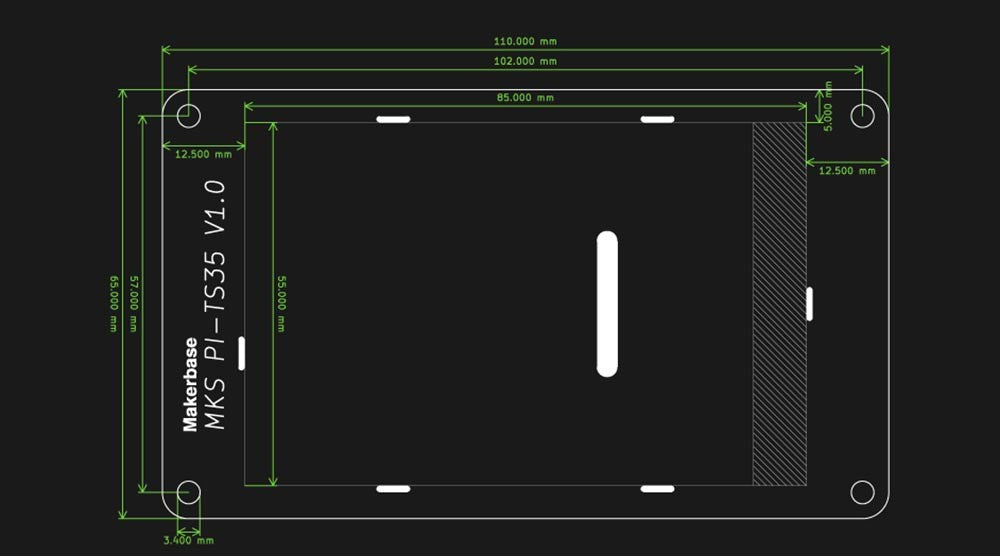

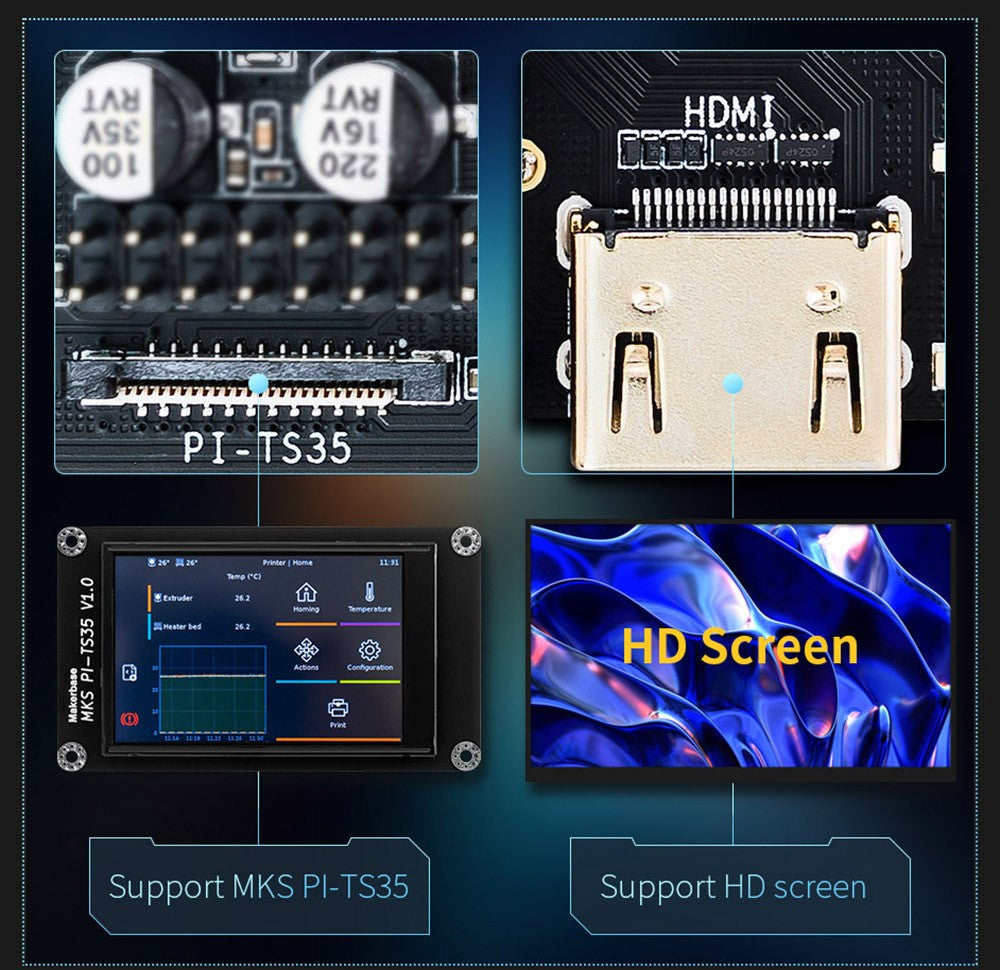

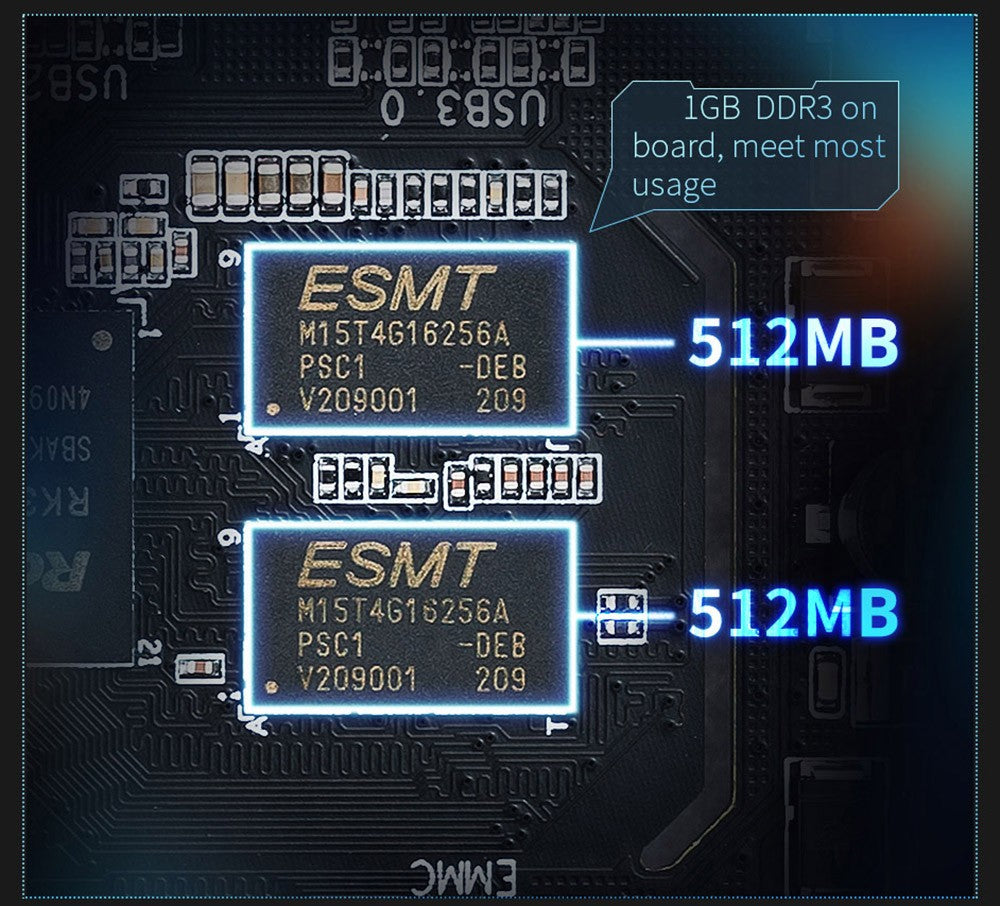

Zachovává bohaté prostředky rozhraní MKS PI: s 1 GB paměti DDR3, podporou rozhraní HDMI, rozhraním PI-TS35, kabelovým ethernetovým portem a 3cestným rozhraním USB (lze externě připojit k hlavní řídicí desce, bezdrátové síťové kartě USB, kameře USB, disku U, klávesnici a myši USB atd.).

Říditelné ventilátory a bezpečná ochrana

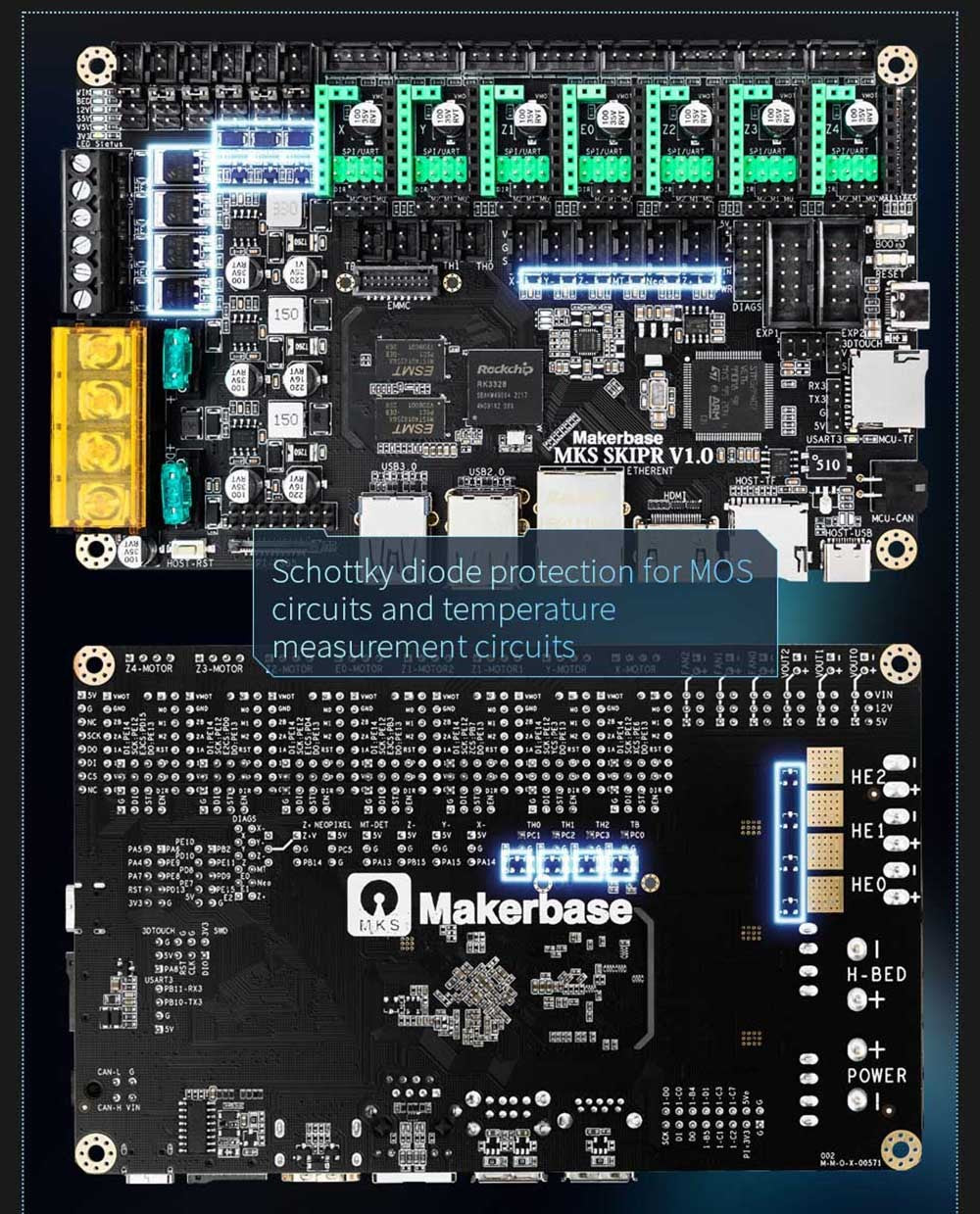

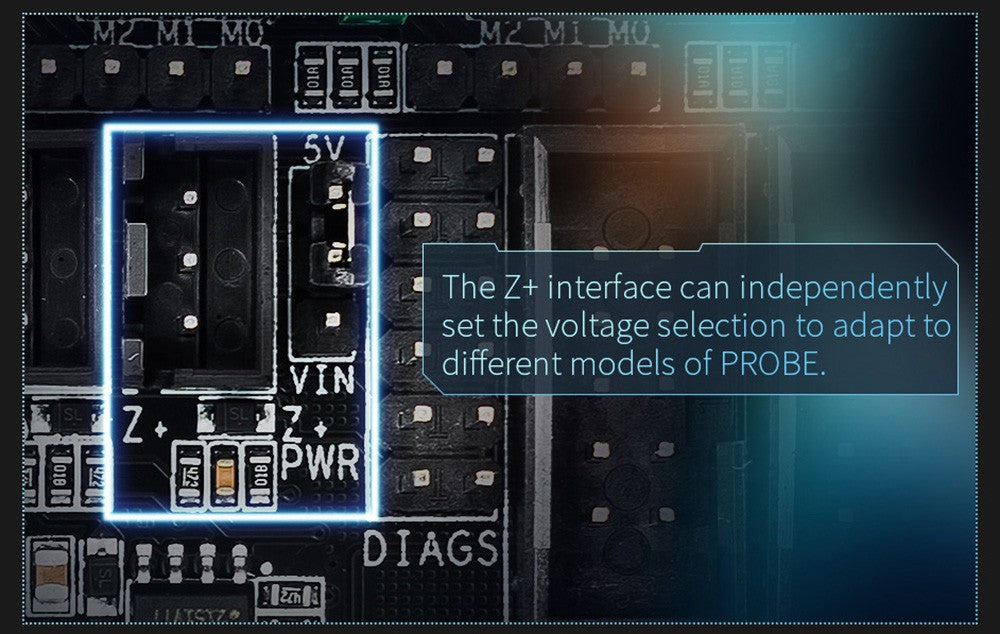

S 3cestnými regulovatelnými ventilátory a 3cestným normálně otevřeným výstupem lze nezávisle volit napětí VIN, 12 V nebo 5 V. Navrženo s ochranou Schottkyho diody pro obvody MOS a obvody pro měření teploty. Navrženo s obvodem pro absorpci energie zpětného elektromagnetického pole pro ochranu modulu krokového měniče. Rozhraní Z+ navíc umožňuje nezávisle nastavit výběr napětí pro přizpůsobení různým modelům sondy.

Další funkce

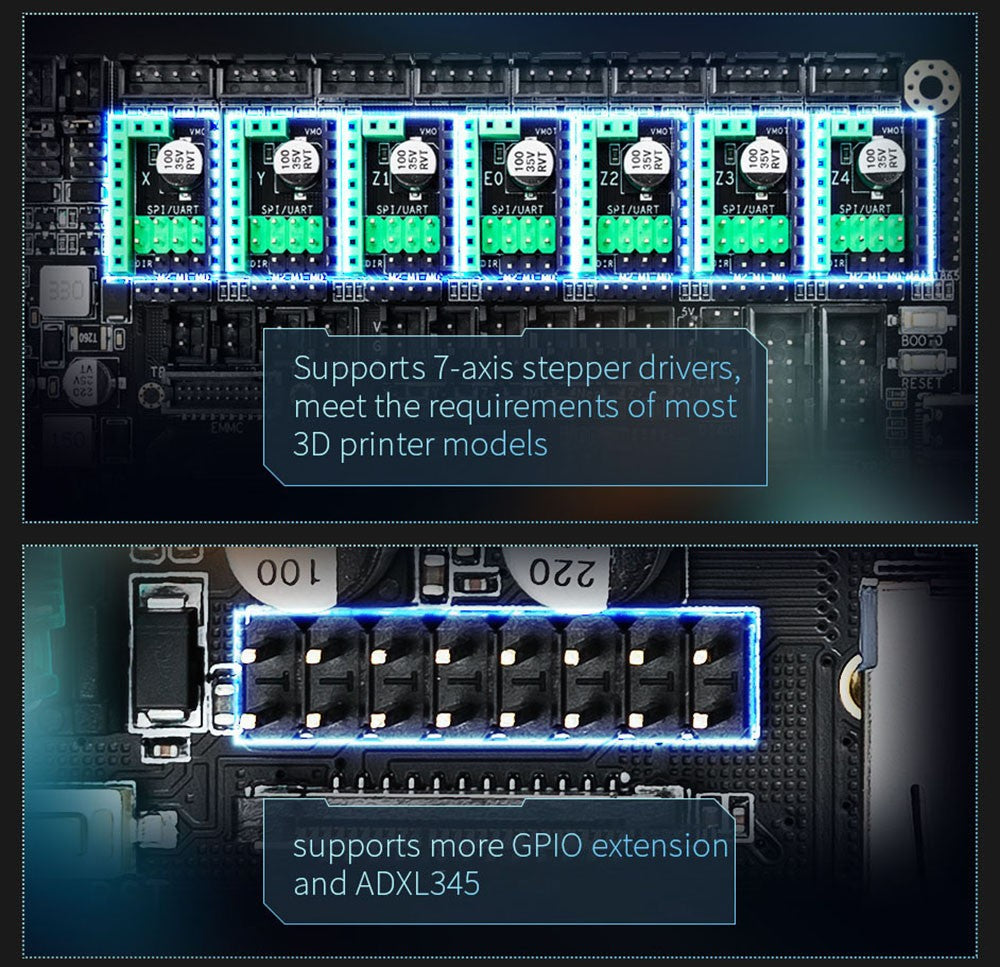

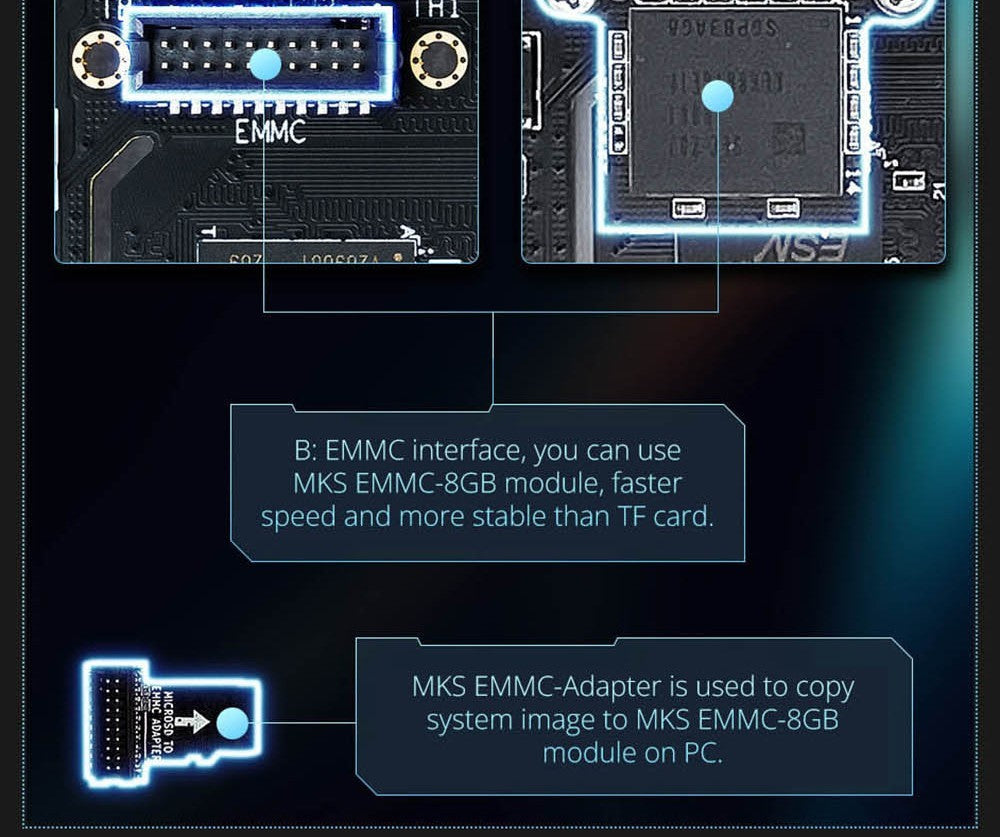

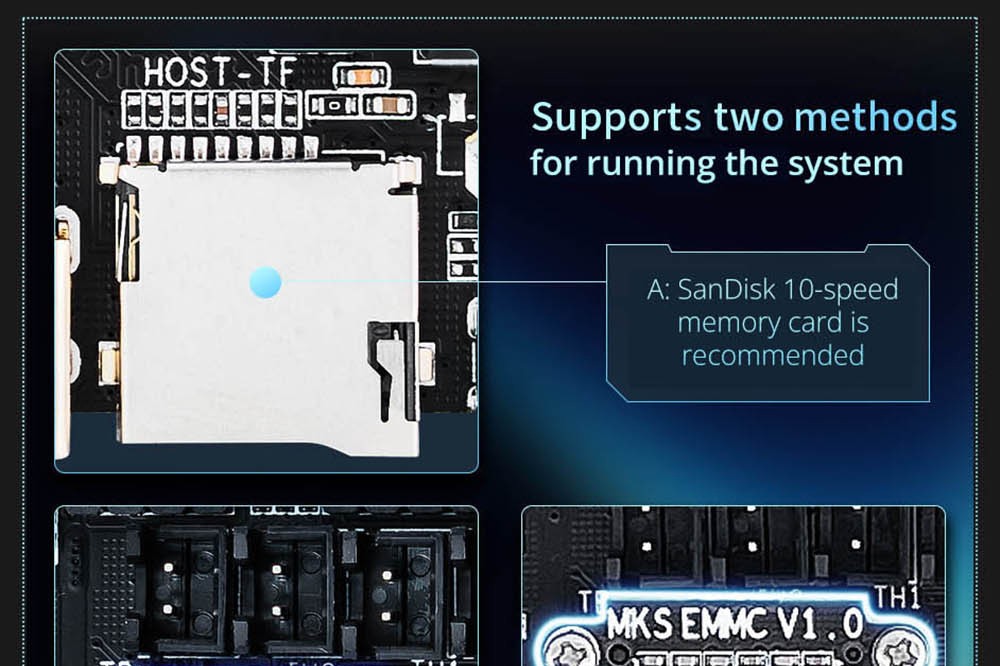

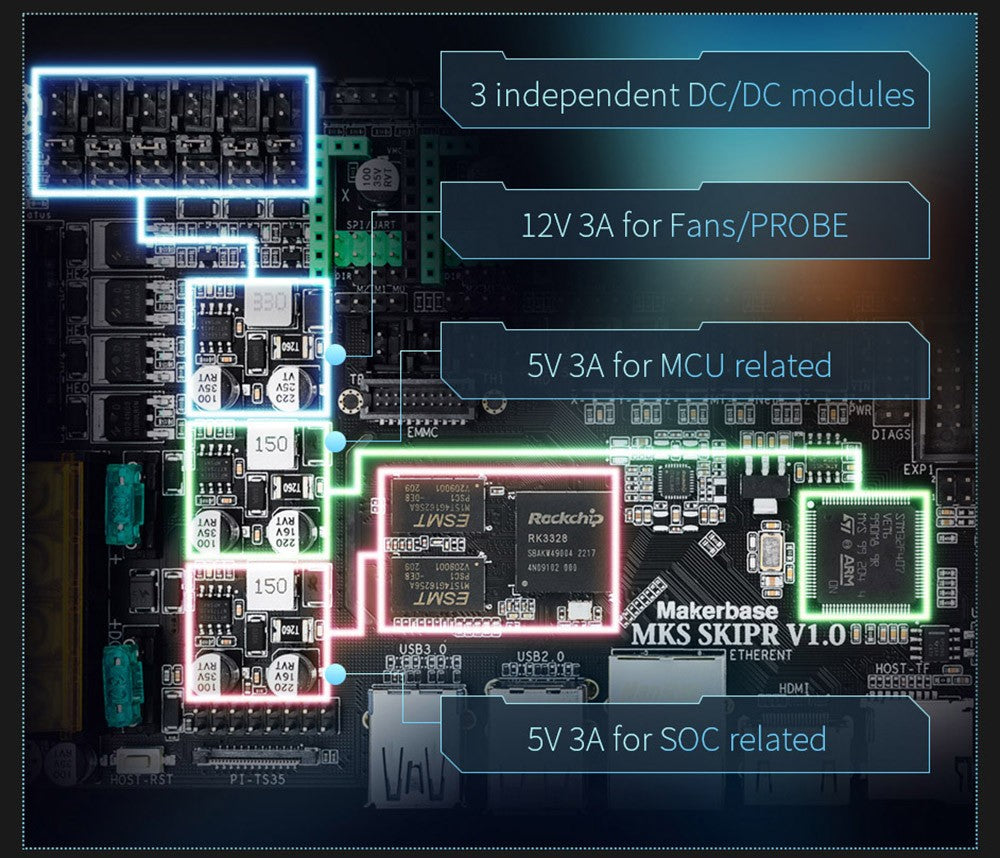

Podpora bootování systému z TF karty a modulu EMMC (modul EMMC je stabilnější než TF karta a má rychlejší rychlost čtení a zápisu); podpora 7osého krokového pohonu pro splnění požadavků většiny modelů 3D tiskáren; 3 nezávislé DC/DC moduly MP1584PEN poskytují silnou záruku stabilního provozu celého obvodu desky.

General
Brand	Makerbase
Type	Control Board
Model	MKS SKIPR V1.0
Specification
SOC	Rockchip's 4-core Cortex-A53 architecture RK3328 with Armbian system
MCU	STM32F407VET6 of Cortex-M4 architecture,168Mhz main frequency
HDMI Screen Interface	Support
PI-TS35 Screen Interface	Support
Wired Ethernet Port	Support
3-way USB Interface	Support
Weight & Size
Package Weight	0.5kg
Package Size(L x W x H)	18x12x5cm
Package Contents
1 x MKS SKIPR V1.0 Control Board
1 x Heat Sink
1 x 1m USB Cable
34 x Jumper Cap
