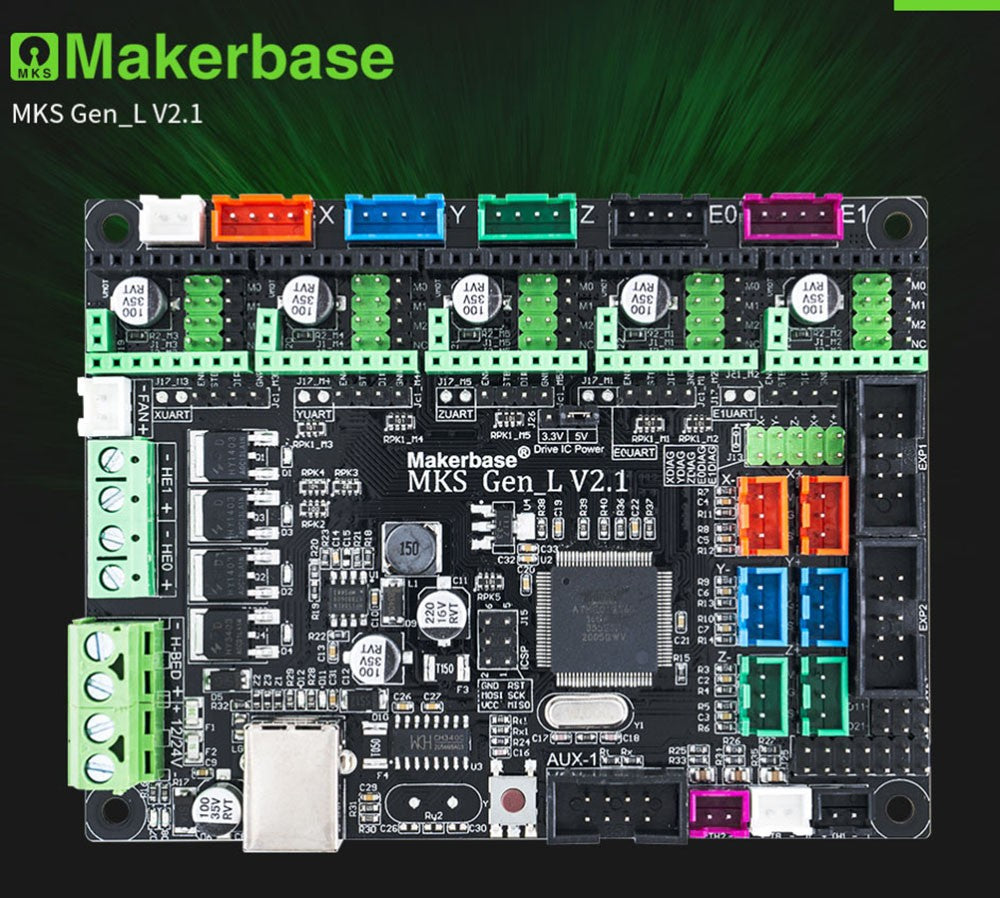

Řídicí deska MAKERBASE Gen-L V2.1

Poznámka

1. Před zapnutím se ujistěte, že je kladný a záporný pól správně zapojen.
2. Při zapínání a vypínání ovladačů se nesmí zapojovat a odpojovat, jinak se ovladače snadno spálí.
3. Nelze upravovat proud budiče, když běží motory.

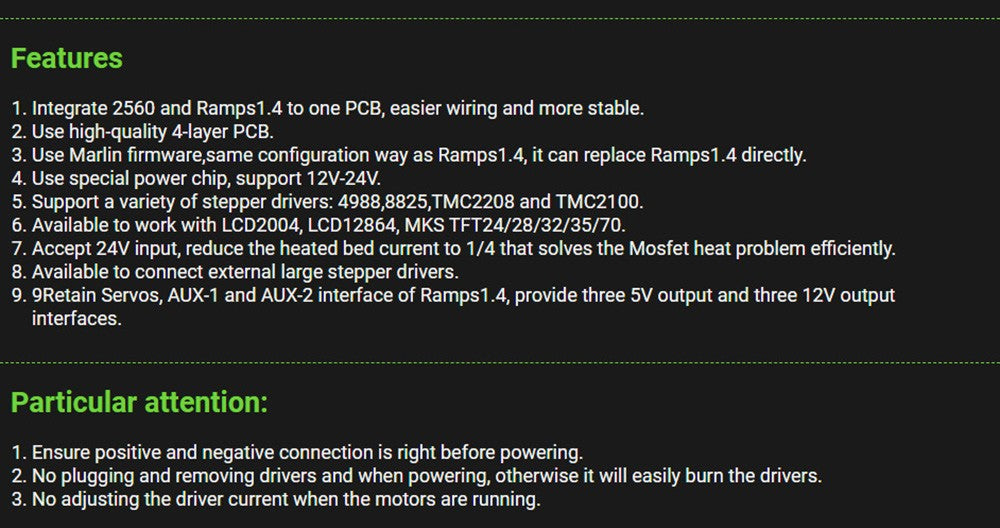

Hlavní vlastnosti MAKERBASE Gen-L V2.1

1. Integrace 2560 a Ramps1.4 do jedné desky plošných spojů, snazší zapojení a větší stabilita.
2. Použijte vysoce kvalitní čtyřvrstvou desku plošných spojů.
3. Použijte firmware Marlin se stejnou konfigurací jako Ramps1.4, může Ramps1.4 přímo nahradit.
4. Použijte speciální napájecí čip, který podporuje 12V-24V.

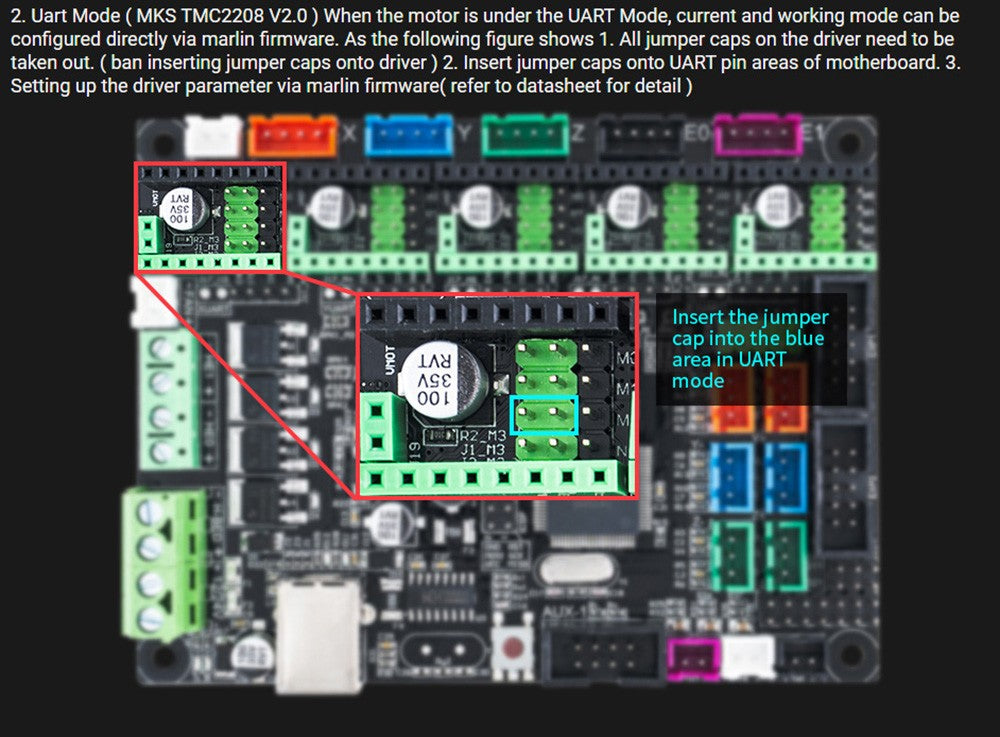

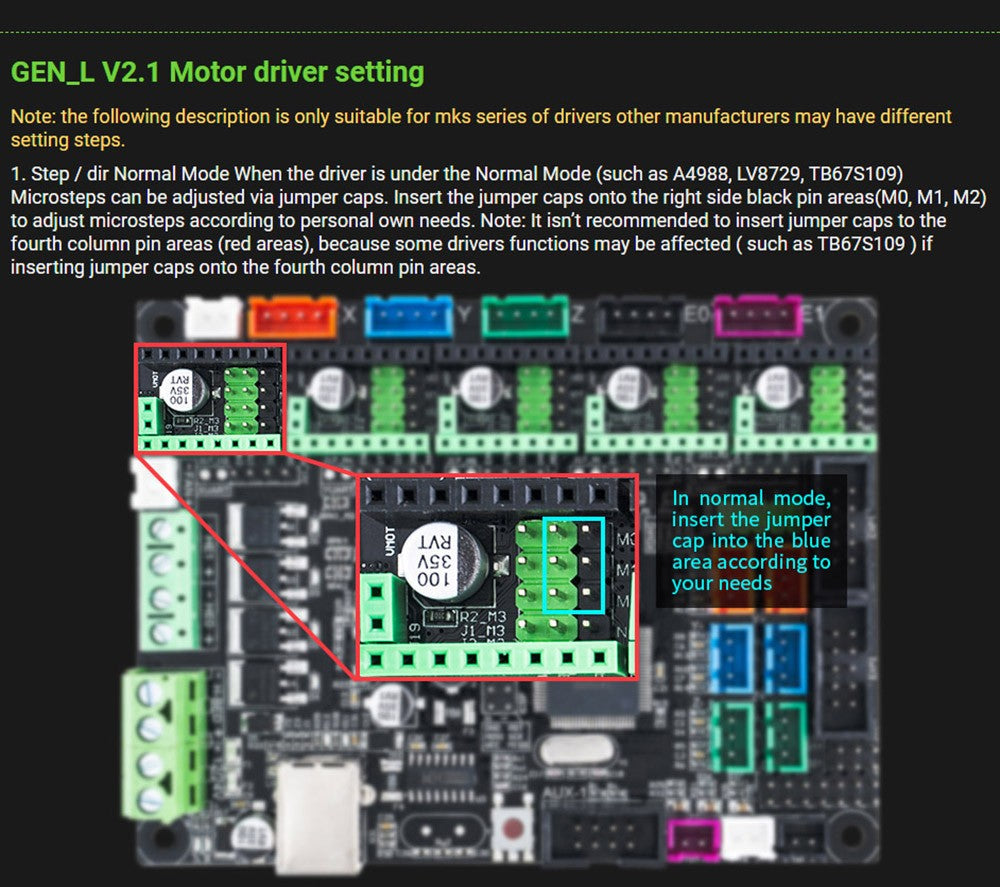

5. Podpora různých krokových ovladačů: 4988, 8825, TMC2208 a TMC2100. (nutno zakoupit samostatně)
6. K dispozici pro práci s LCD2004, LCD12864, MKS, TFT24/28/32/35/70.
7. Přijměte vstup 24V a snižte proud vyhřívané vrstvy na 1/4, což efektivně řeší problém s přehříváním Mosfetů.
8. Možnost připojení externích velkých krokových pohonů.
9. Zachovejte serva, rozhraní AUX-1 a AUX-2 z Ramps1.4, poskytněte tři 5V výstupní a tři 12V výstupní rozhraní.

General
Brand	Makerbase
Type	Control Board
Model	Gen-L V2.1
Specification
Support Stepper Drivers	4988, 8825, TMC2208, and TMC2100.
Power Chip Voltage	12V-24V
Available to Work with	LCD2004, LCD12864, MKS, TFT24/28/32/35/70
Weight & Size
Package Weight	0.11kg
Package Size(L x W x H)	12x9x1cm
Package Contents
