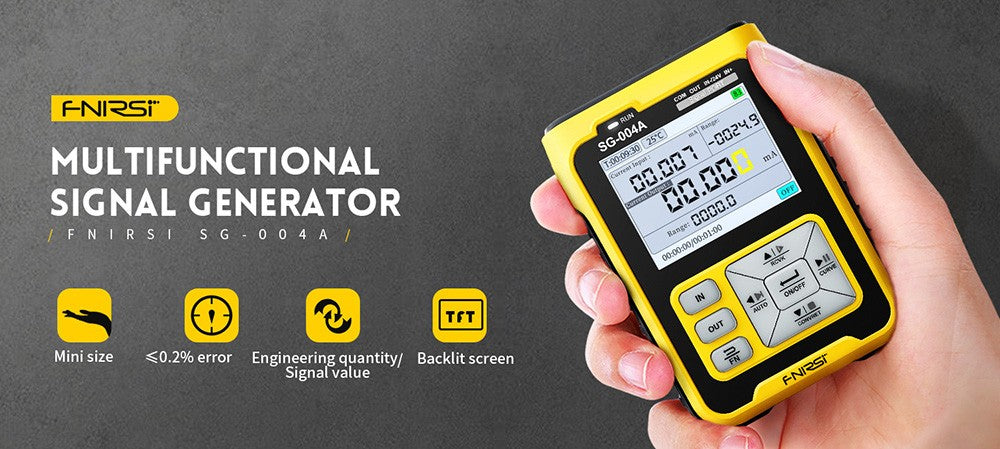

Generátor signálu FNIRSI SG-004A

Hlavní vlastnosti FNIRSI SG-004A

Fyzikální a inženýrské přesné převody
Signály se zobrazují jako fyzikální nebo technické (tj. čisté veličiny) hodnoty. Fyzikální veličina lineárně odpovídá technické veličině. Například proudový signál 4–20 mA odpovídá 0–100, tj. 4 mA odpovídá 0, 12 mA odpovídá 50 a 20 mA odpovídá 100. Tento rozsah lze upravit parametry.

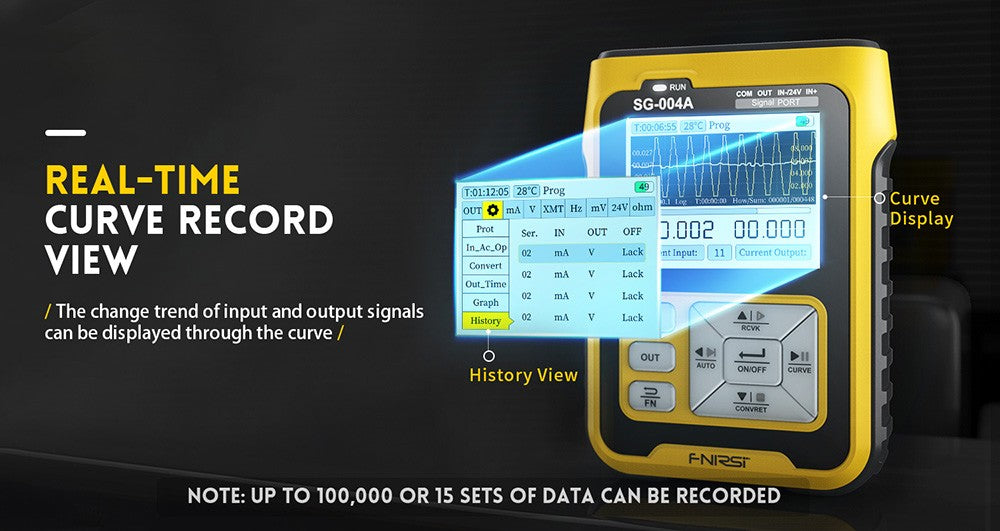

Křivka v reálném čase
Trend změn vstupních a výstupních signálů lze zobrazit nakreslením křivky a nastavit dobu vzorkování křivky. Analogový simulátor proudu a napětí může také automaticky upravovat zobrazovanou křivku v rozsahu maximálních a minimálních hodnot v určitém časovém období.

Převod signálu a výstup
Generátor signálu FNIRSI SG-004A dokáže převést vstupní signály na výstupní signál, který lze převádět mezi různými fyzikálními veličinami; například vstupní frekvenční signál je převeden na proudový signál a vstupní rozsah je 0-1000 Hz na 4-20 mA.

Přednastavená hodnota a programovací výstup
FNIRSI SG-004A podporuje 4 skupiny běžně používaných hodnot signálu, které lze přednastavit pro usnadnění rychlého nastavení výstupu. Má funkci výstupu, která automaticky a plynule mění velikost podle nastavených parametrů a umožňuje zvolit tři režimy: monotónní nárůst, monotónní pokles a cyklus.

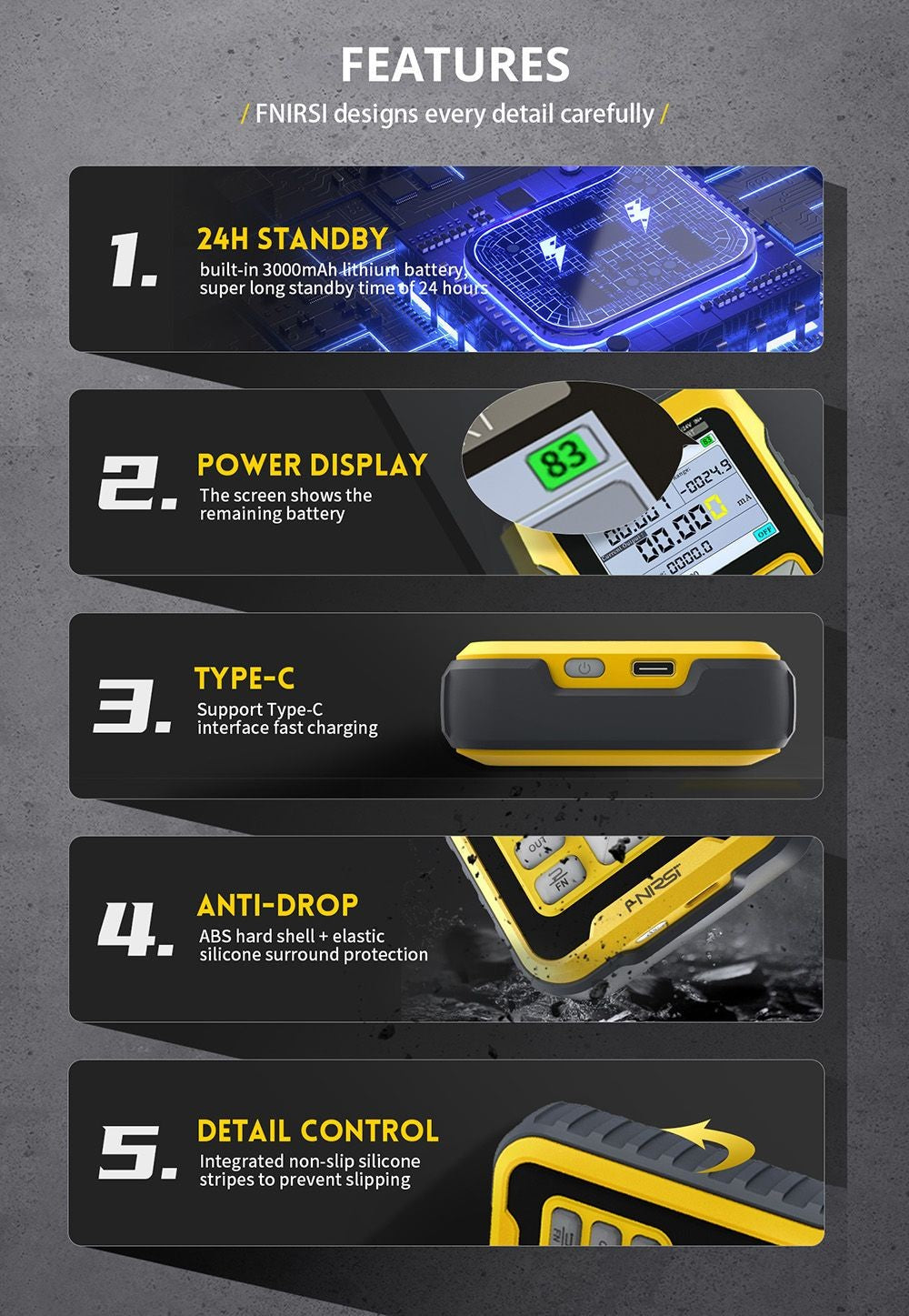

Vestavěná baterie
Díky lithiové baterii s velkou kapacitou 3000 mA může pohotovostní doba dosáhnout až 24 hodin, což vám poskytne dlouhou pracovní dobu.

Modbus Slave

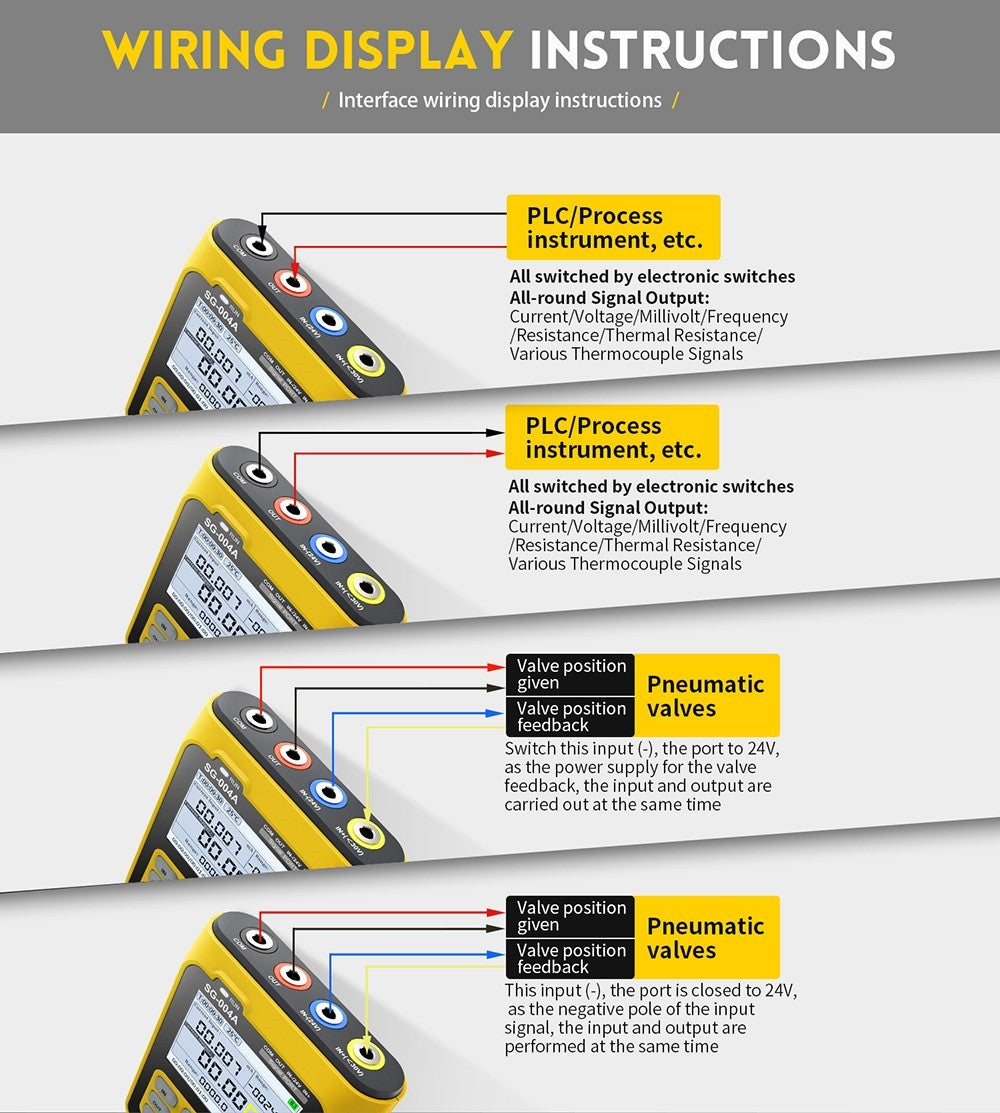

FNIRSI SG-004A může komunikovat s konfiguračním softwarem nebo PLC přes RS485 a nastavovat přístroj.

Záznam historie a aktualizace firmwaru
Podporuje záznam a prohlížení určitého množství historických dat a podporuje emulaci USB disku U pro aktualizace firmwaru.

General
Brand	FNIRSI
Type	Signal Generator
Model	SG-004A
Color	Yellow
Specification
Interface: Type-C
Battery: 3000mAh

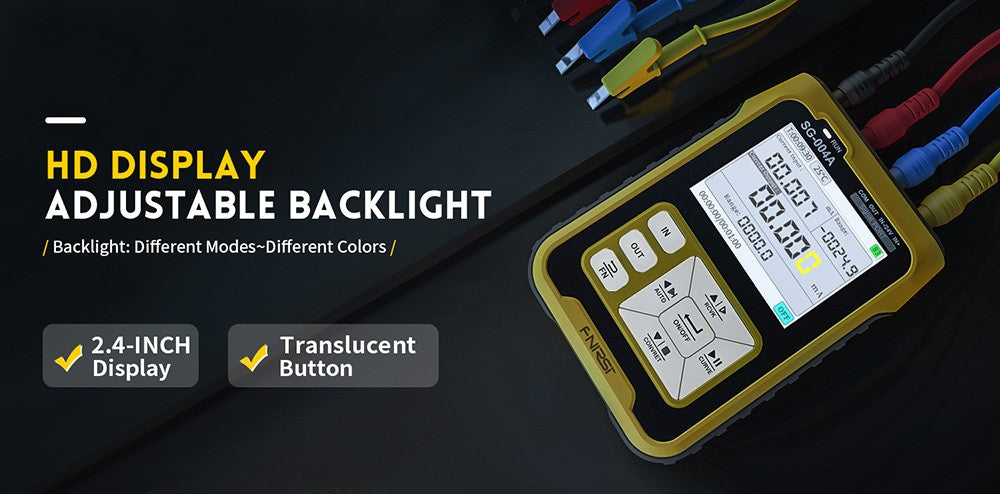

Display: 2.4-inch LCD screen
Standby Time: 24H
Current:
Range: 0-24mA

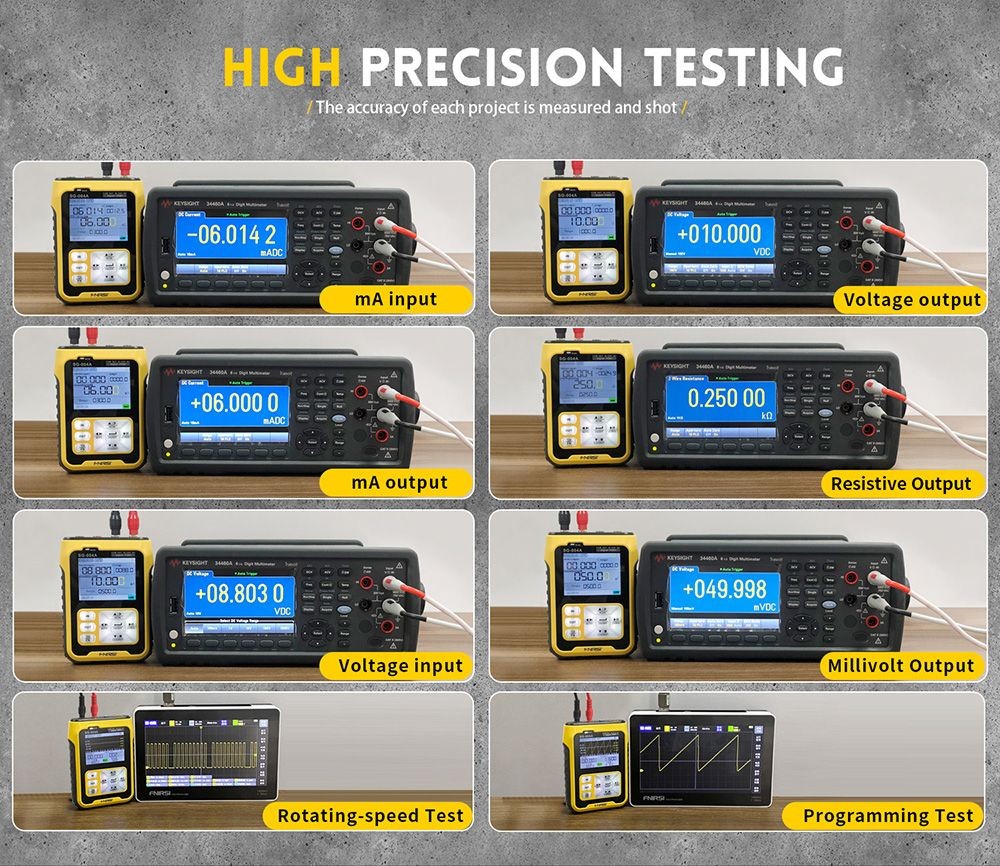

Precision: ± (0.02% + 0.003)
Resolution: 0.001mA
Impedance: 100Ω
Voltage:
Range: 0-24V
Precision: ± (0.02% + 0.003)
Resolution: 0.001V
Impedance: 500K
Passive (XMT):
Range: 0-24mA
Precision: ± (0.02% + 0.003)
Resolution: 0.001mA
Impedance: 100Ω
24V Loop:
Range: 0-24mA
Precision: ± (0.1% + 0.005)
Resolution: 0.01mA
Impedance: 100Ω
Frequency:
Range: 0-9999Hz
Precision: ± 2%
Resolution: 5 digits
Impedance: 1MK
mV:
Range: -10-100mV
Precision: ± (0.03% + 0.03)
Resolution: 0.01mV
Impedance: 2K
TC (TC-S):
Range: 0-1760 Celsius
Precision: ± (0.2% + 1)
Resolution: 1 Celsius
Impedance: 2K
TC (TC-B):
Range: 0 - 1810 Celsius
Precision: ± (0.5% + 1)
Resolution: 1 Celsius
Impedance: 2K
TC (TC-E):
Range: 0 - 990 Celsius
Precision: ± (0.2% + 1)
Resolution: 1 Celsius
Impedance: 2K
TC (TC-K):
Range: 0 - 1320 Celsius
Precision: ± (0.2% + 1)
Resolution: 1 Celsius
Impedance: 2K
TC (TC-R):
Range: 0 - 1760 Celsius
Precision: ± (0.3% + 1)
Resolution: 1 Celsius
Impedance: 2K
TC (TC-J):
Range: 0 - 1190 Celsius
Precision: ± (0.3% + 1)
Resolution: 1 Celsius
Impedance: 2K
TC (TC-T):
Range: 0 - 390 Celsius
Precision: ± (0.2% + 1)
Resolution: 1 Celsius
Impedance: 2K
TC (TC-N):
Range: 0 - 1290 Celsius
Precision: ± (0.2% + 1)
Resolution: 1 Celsius
Impedance: 2K
TC (WRe3/25):
Range: 0 - 2320 Celsius
Precision: ± (0.2% + 1)
Resolution: 1 Celsius
Impedance: 2K
TC (WRe5/26):
Range: 0 - 2320 Celsius
Precision: ± (0.2% + 1)
Resolution: 1 Celsius
Impedance: 2K
RES (ohm):
Range: 0 - 390Ω
Precision: ± (0.2% + 1)
Resolution: 0.1Ω
Pt100:
Range: -200 - 650 Celsius
Precision: ± (0.5% + 1)
Resolution: 0.1 Celsius
Cu50:
Range: -20 - 150 Celsius
Precision: ± (0.5% + 1)
Resolution: 0.1 Celsius

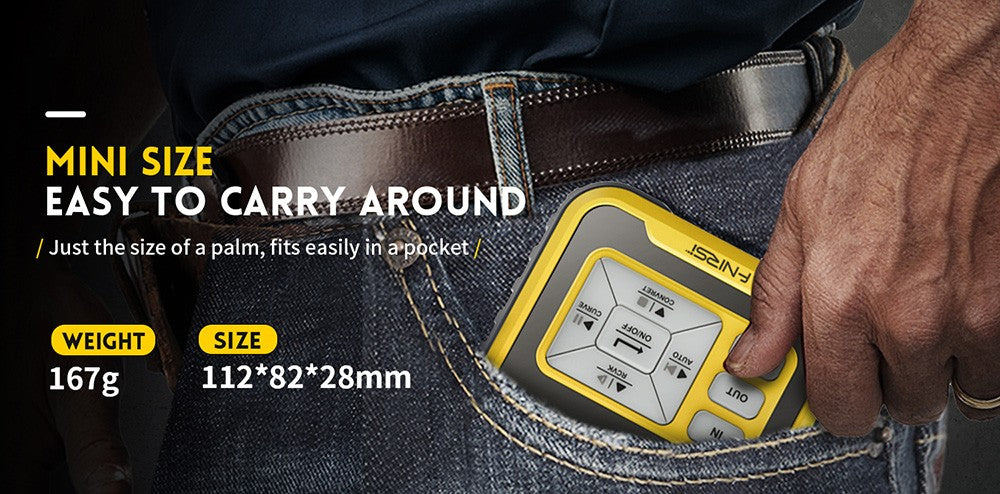

Weight & Size
Product Weight	0.167kg
Package Weight	0.4659kg
Product Size(L x W x H)	112x82x28mm
Package Size(L x W x H)	150x145x84mm

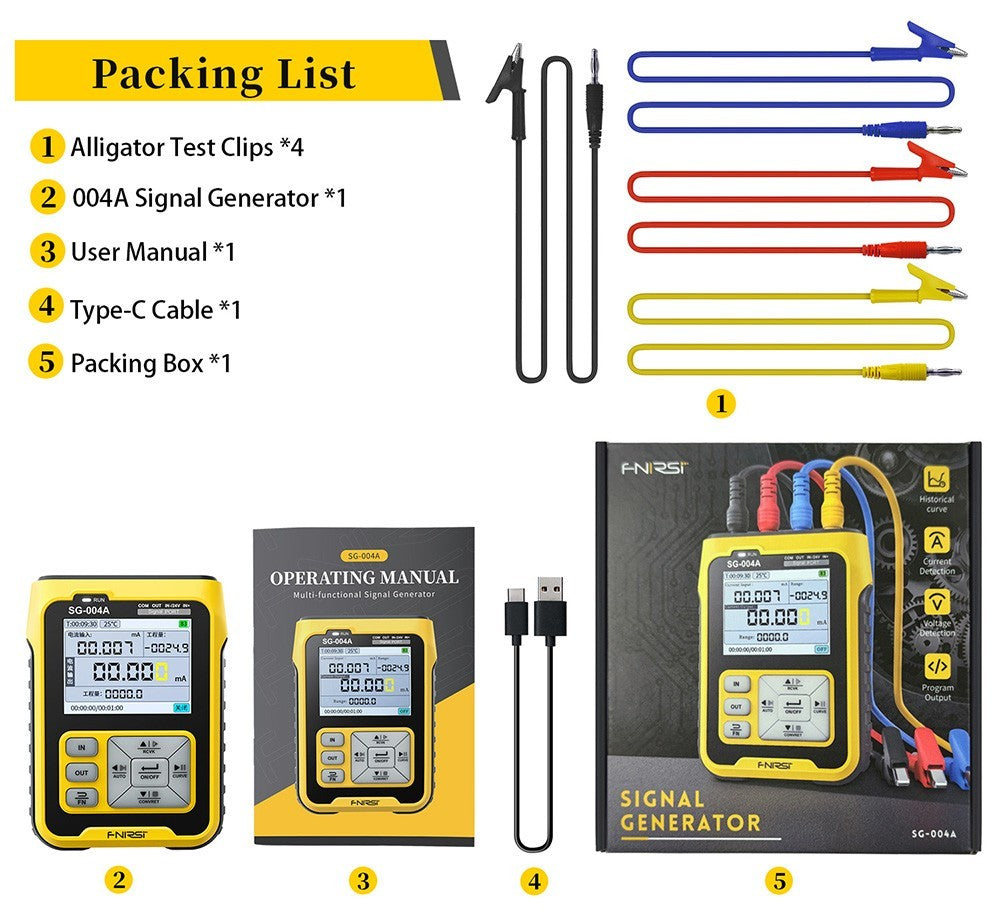

Package Contents
1 x SG-004A Singnal Generator
4 x Alligator Test Clips
1 x Type-C Cable
1 x User Manual
