Digitální osciloskop FNIRSI DPOX180H

Hlavní vlastnosti FNIRSI DPOX180H

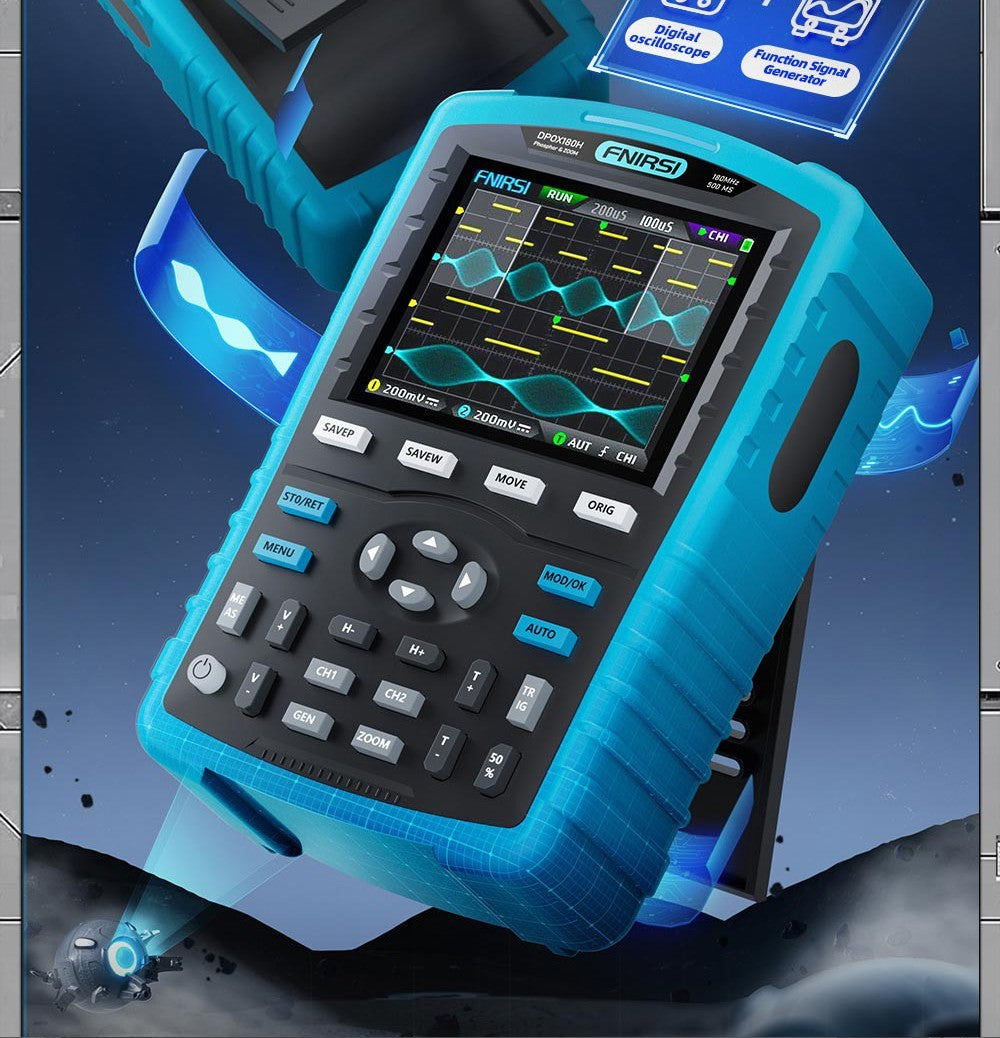

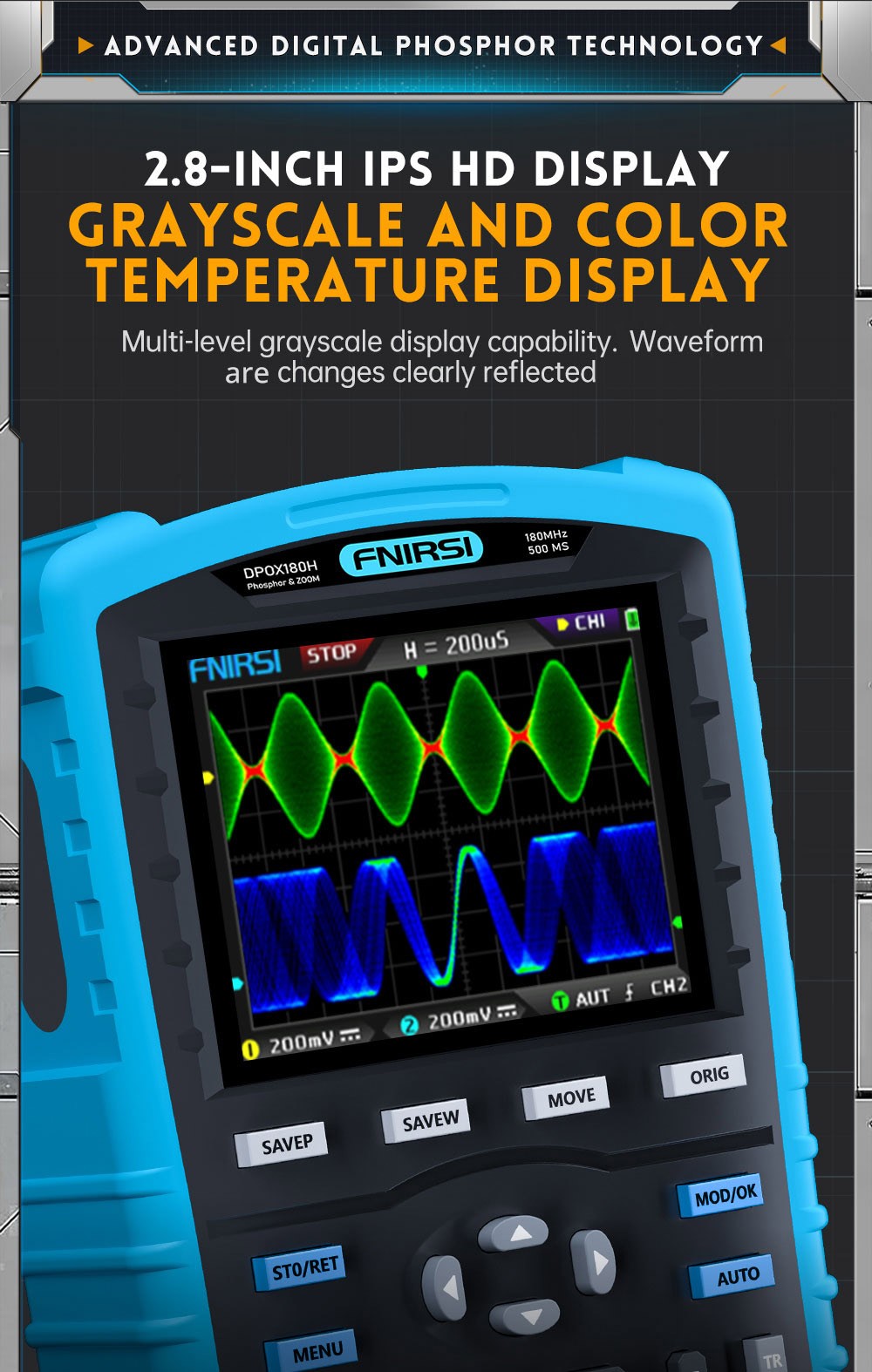

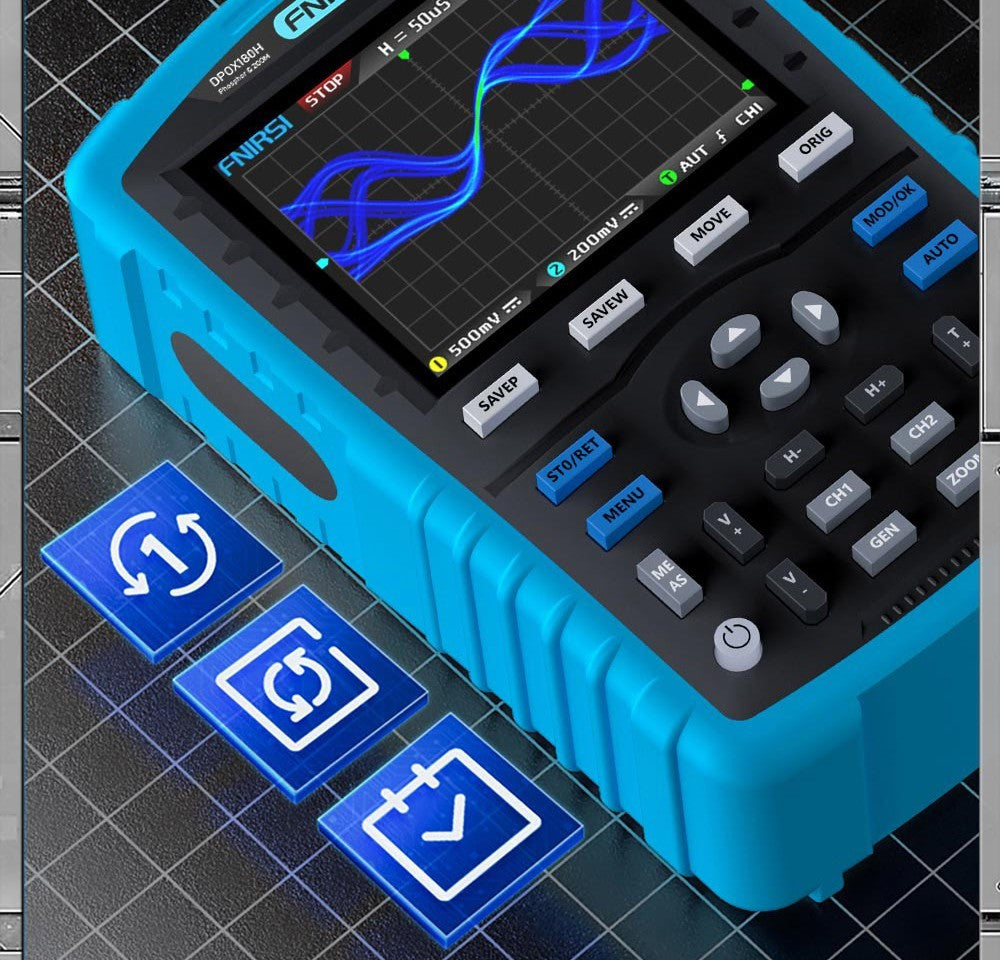

DPOX180H je cenově dostupný ruční 2kanálový digitální fosforový osciloskop s funkcí generátoru signálu. Osciloskop má vzorkovací frekvenci v reálném čase 500 MSPS a analogovou šířku pásma 180 MHz. Pokud jde o displej, používá vysoce kontrastní 2,8palcový IPS LCD displej s plným zobrazením a digitální fluorescenční technologii. Zobrazení tvaru vlny je dobré a barevné varianty jsou v odstínech šedi a barevné teplotě.

50000wfm/s, časová základna škálování ZOOM

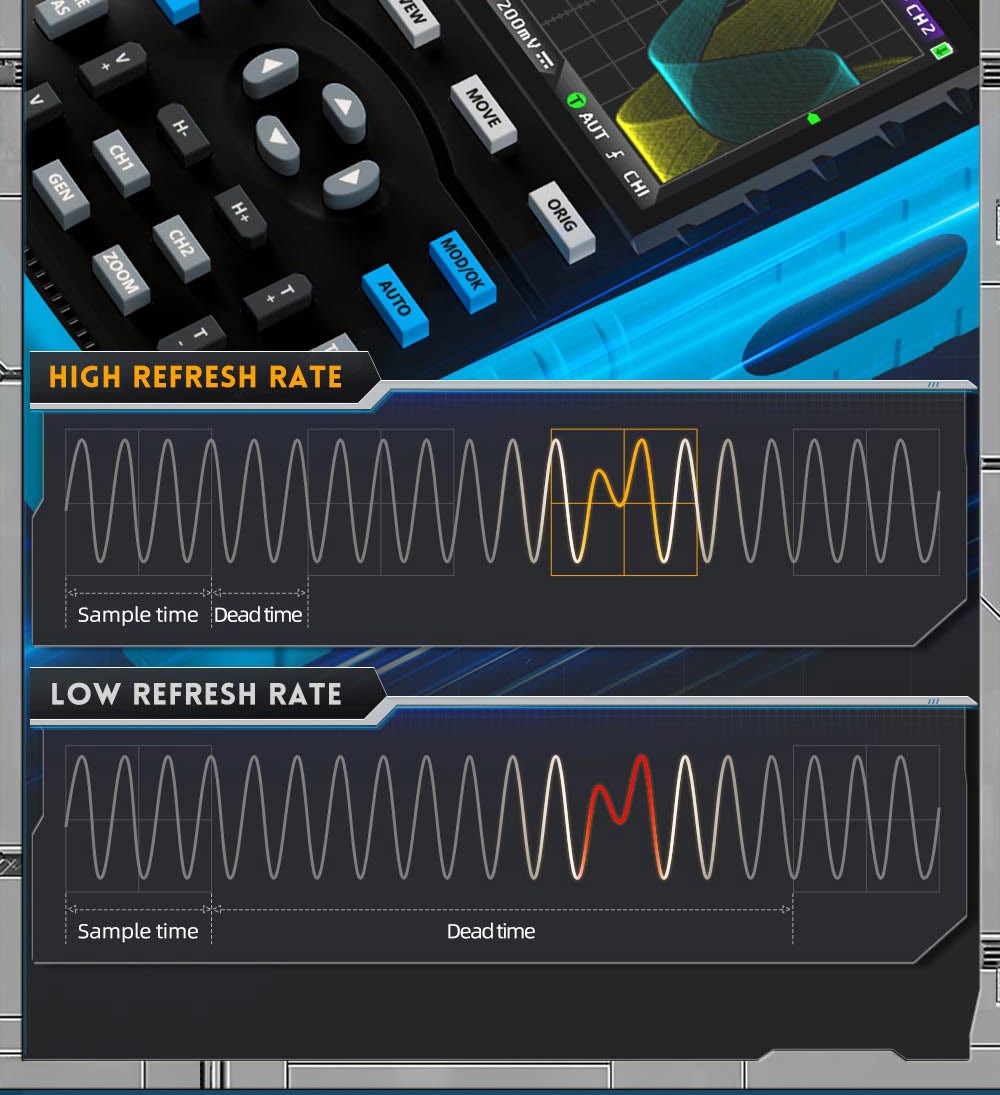

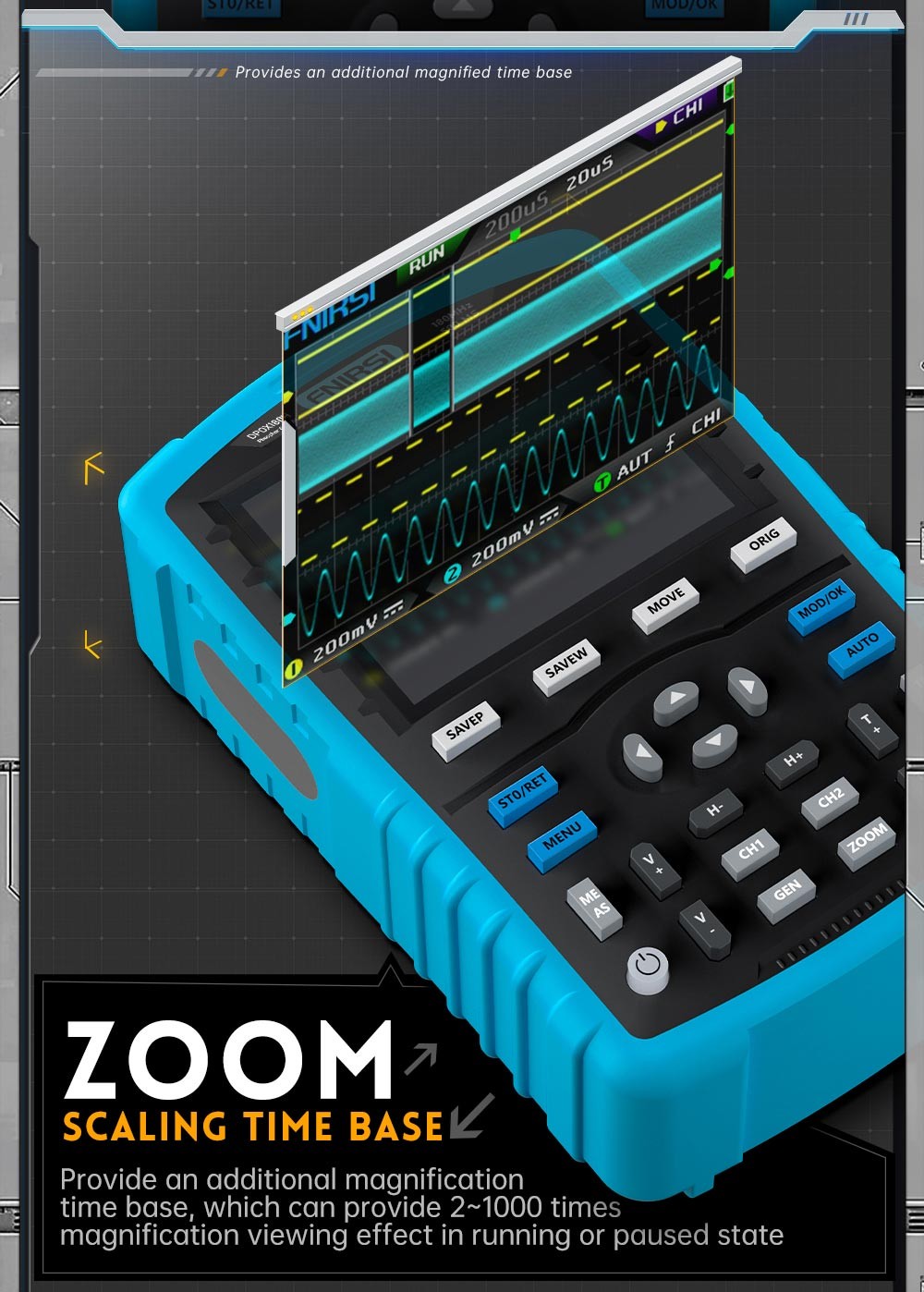

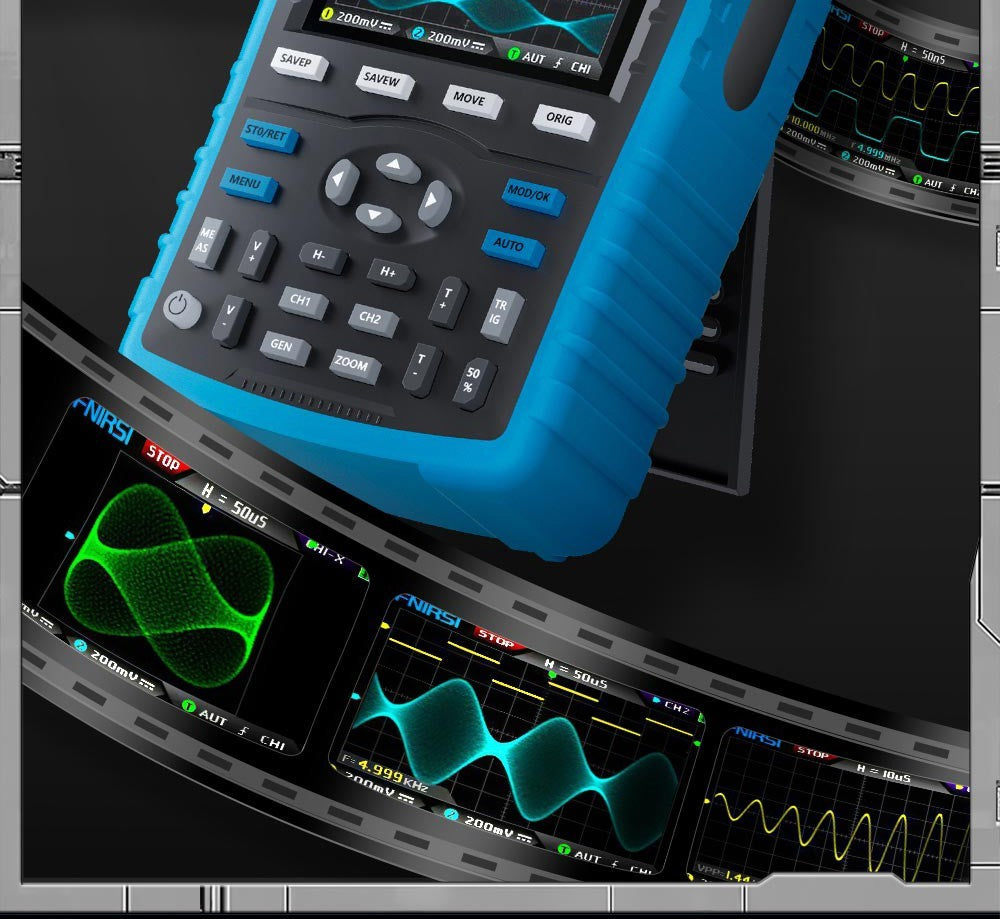

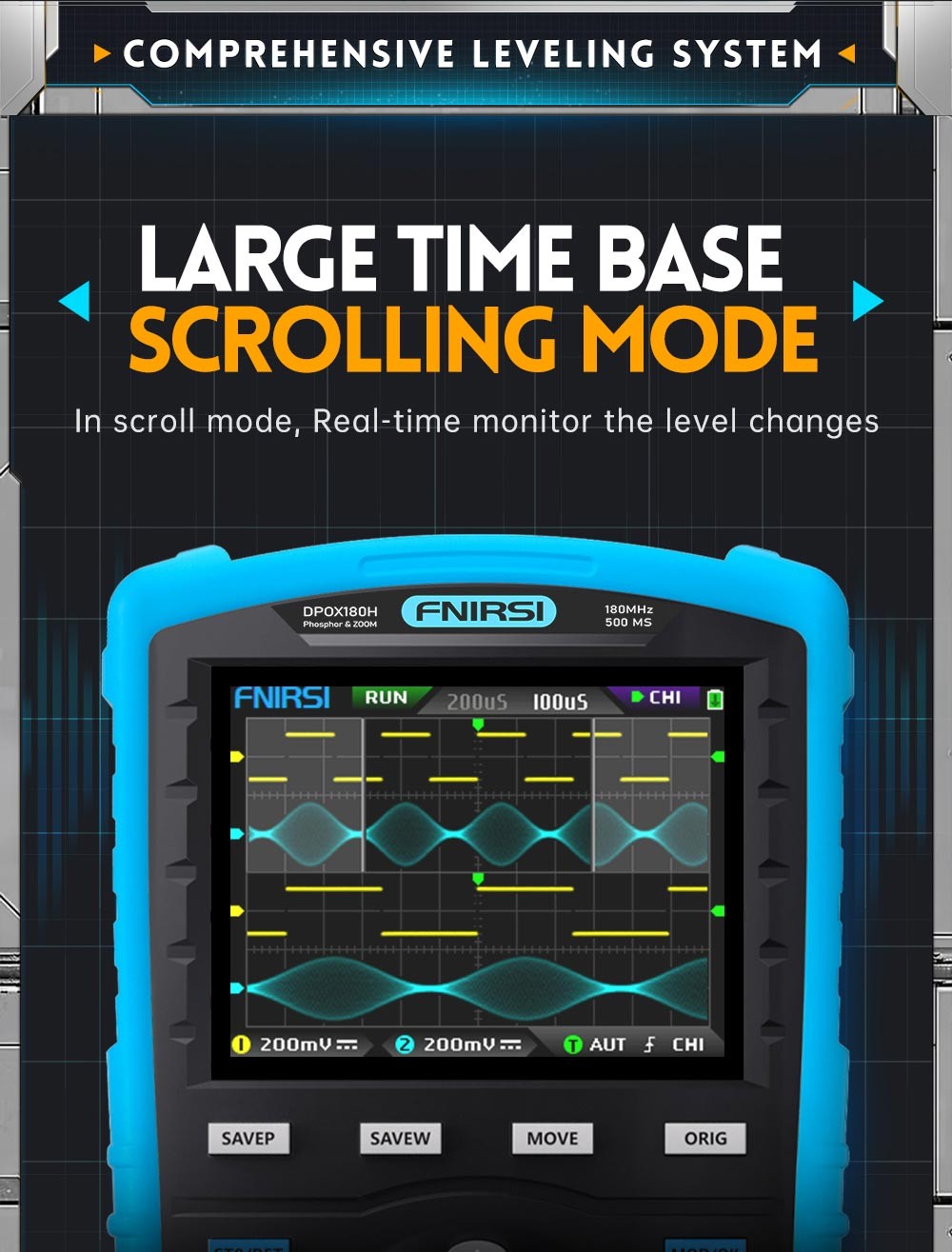

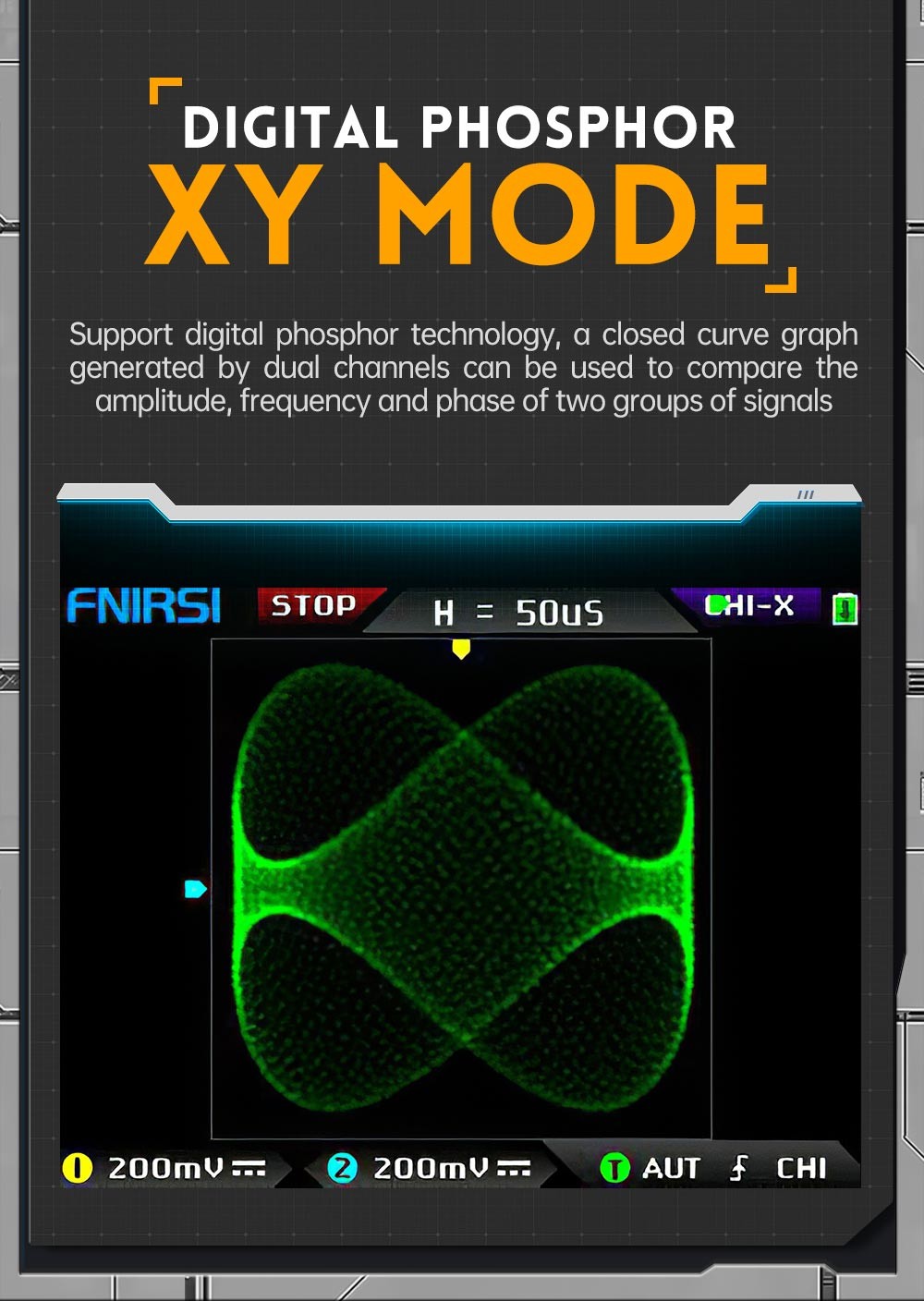

Díky obnovovací frekvenci tvaru vlny až 50 000 wfm/s je snazší zobrazit abnormální signály s nízkou pravděpodobností. Systém časové základny zahrnuje časovou základnu ZOOM pro snadnou analýzu signálů digitálního protokolu. Má tři režimy časové základny: YT, XY a rolování. Díky vertikální citlivosti až 5 mV dokáže lépe měřit malé signály 5 mVPP.

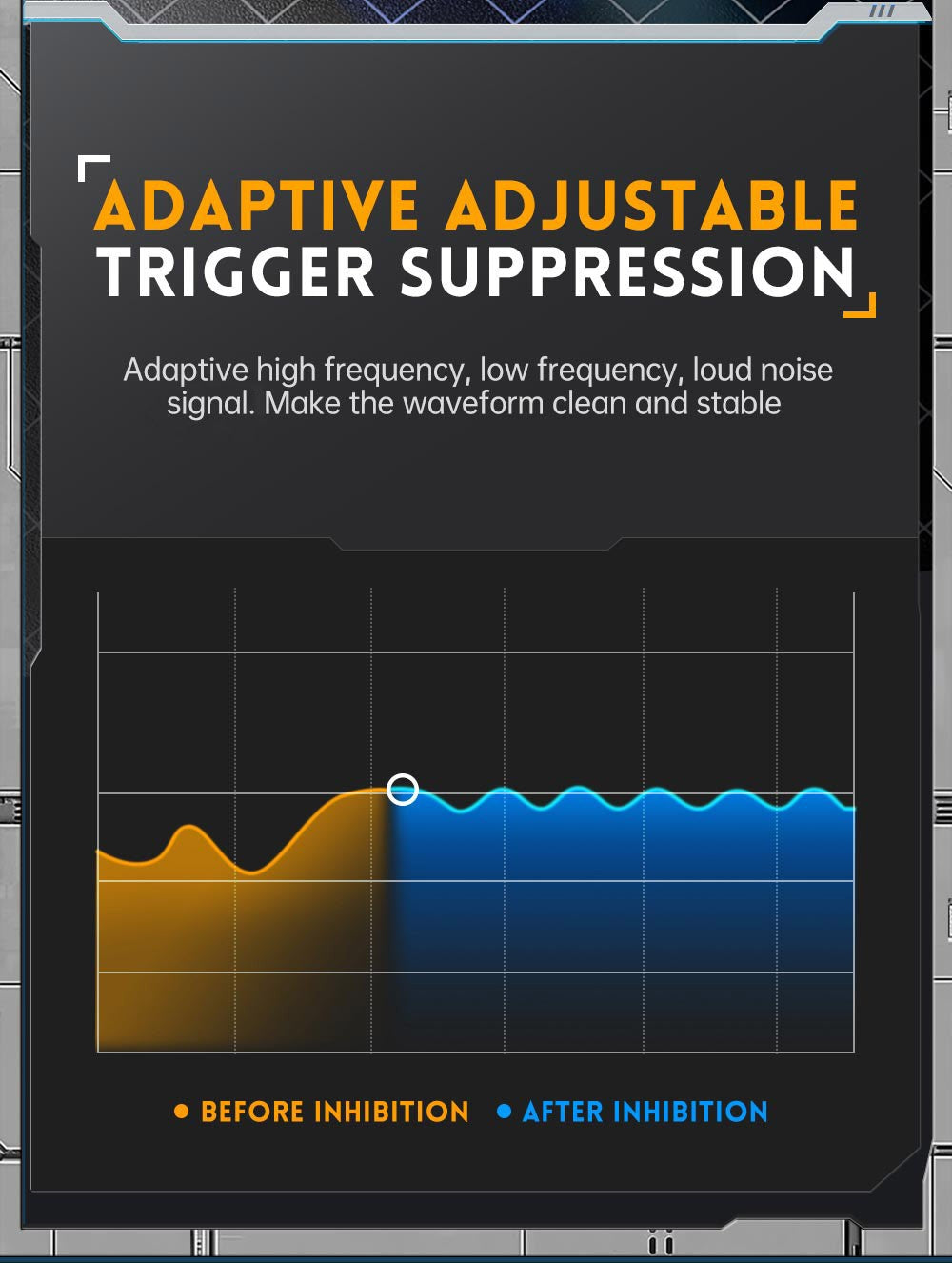

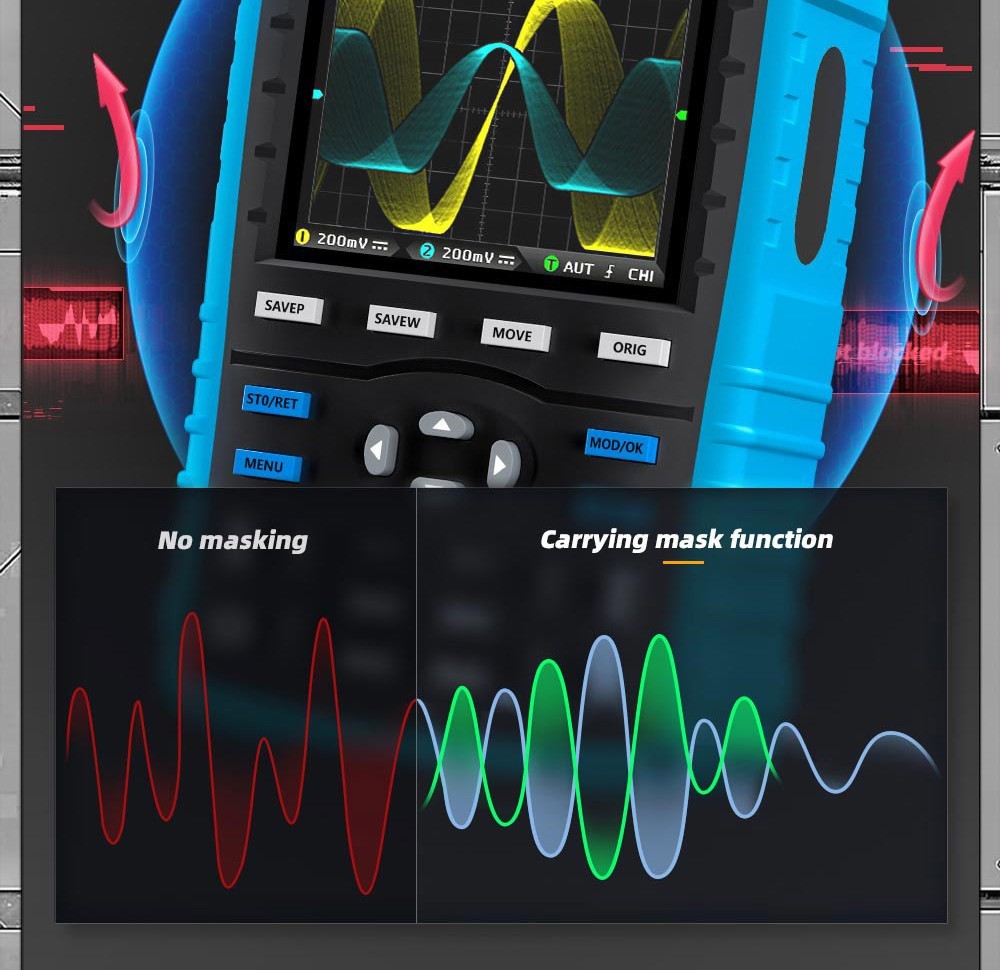

Adaptivní nastavitelné potlačení spouště

Ultra vysoký poměr signálu k šumu, plně utěsněné stínění a stabilní konstrukce obvodu zpětné vazby zajišťují čistý a jasný průběh signálu. Originální nastavitelné automatické omezení šířky pásma a adaptivní potlačení spouště jsou vhodné pro analýzu a měření signálů s relativně vysokým šumem.

Hardwarový limit šířky pásma 20M

Dokáže filtrovat šum nad 20 MHz. Spouštěč využívá digitální spouštěcí technologii s vysokou přesností. Má tři spouštěcí režimy: automatický/jednoduchý/normální. Má také silnou schopnost zachytit periodické signály, burst signály a protokolové signály.

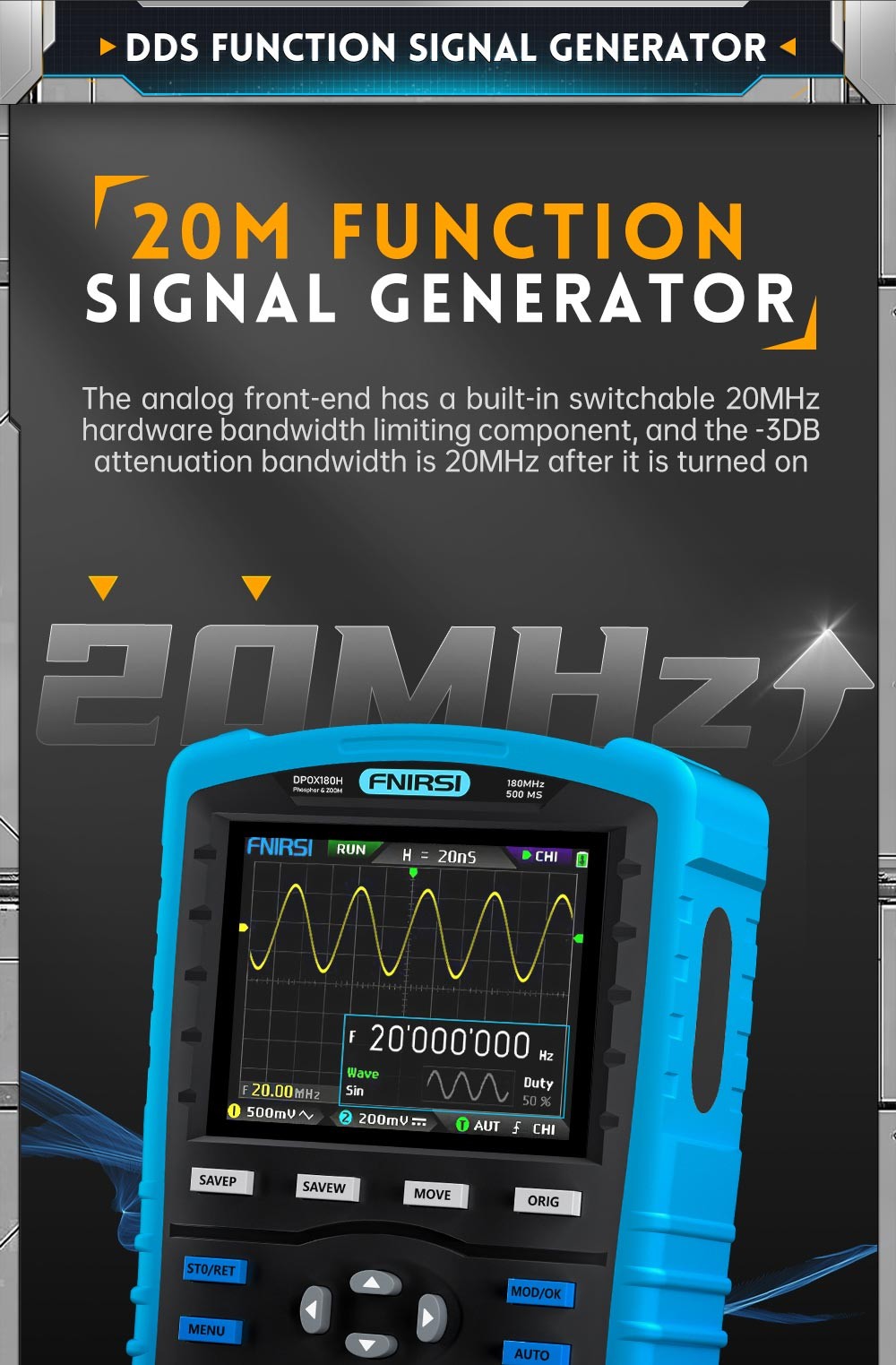

Generátor signálu DDS

Generátor signálu DDS má 14 druhů funkčních signálových průběhů a volně přizpůsobitelný průběh sekání. Frekvence sinusového průběhu může dosáhnout až 20 MHz a ostatní průběhy až 10 MHz. Původní funkce výstupu sekání umožňuje uložit až 500 přizpůsobených signálů.

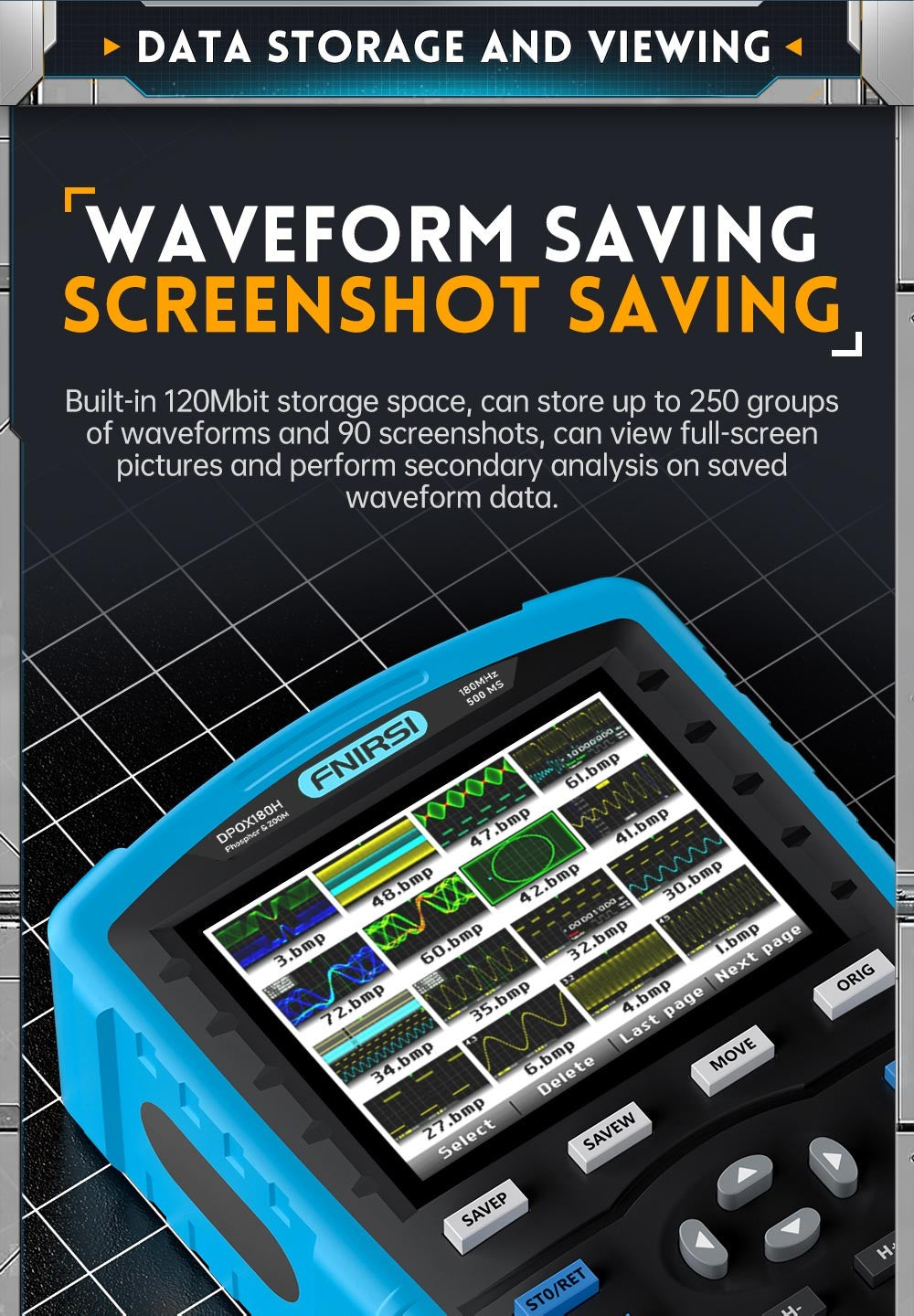

Ukládání průběhů a snímků obrazovky jedním tlačítkem

Lze uložit až 250 sad dat průběhů nebo 90 obrázků a současně lze uložit 500 zachycených dat průběhů. Prohlížeč dat umožňuje procházet a zobrazovat aktuálně uložená data a obrázky průběhů a data průběhů podporují operace, jako je zoomování a pohyb.

Bezpečná ochrana, rychlé nabíjení

Díky ochraně proti přepálení při vysokém napětí odolávají všechna zařízení vysokému napětí až do 400 V. Export dat přes USB umožňuje připojení k počítači pro kopírování obrazových souborů a systémových souborů do osciloskopu pro upgrade systému. Rychlé nabíjení 5V2A, 1 hodina nabití na 80 %.

General
Brand	FNIRSI
Type	Digital Oscilloscope
Model	DPOX180H
Color	Blue
Specification
Number of Channels	2
Analog Bandwidth	180MHz
Maximum Sampling Rate	500MSPS
Input Coupling	DC/AC
Rise Time	2.5ns
Storage Depth	120Kpts
Input Impedance	1MQ-18PF
Vertical Sensitivity	5mV-10V (1X)
Time Base Range	5nS-50S
DC Accuracy	±2%
Time Accuracy	＋0.01%
Trigger Detection	digital trigger
Trigger Mode	auto/single/normal
Trigger Edge	rising/falling
Measurement Range	40mV-80V (1X)
Screenshot Storage	90
Capture Signal	500
Roll Mode	Supported
X-Y Mode	Supported

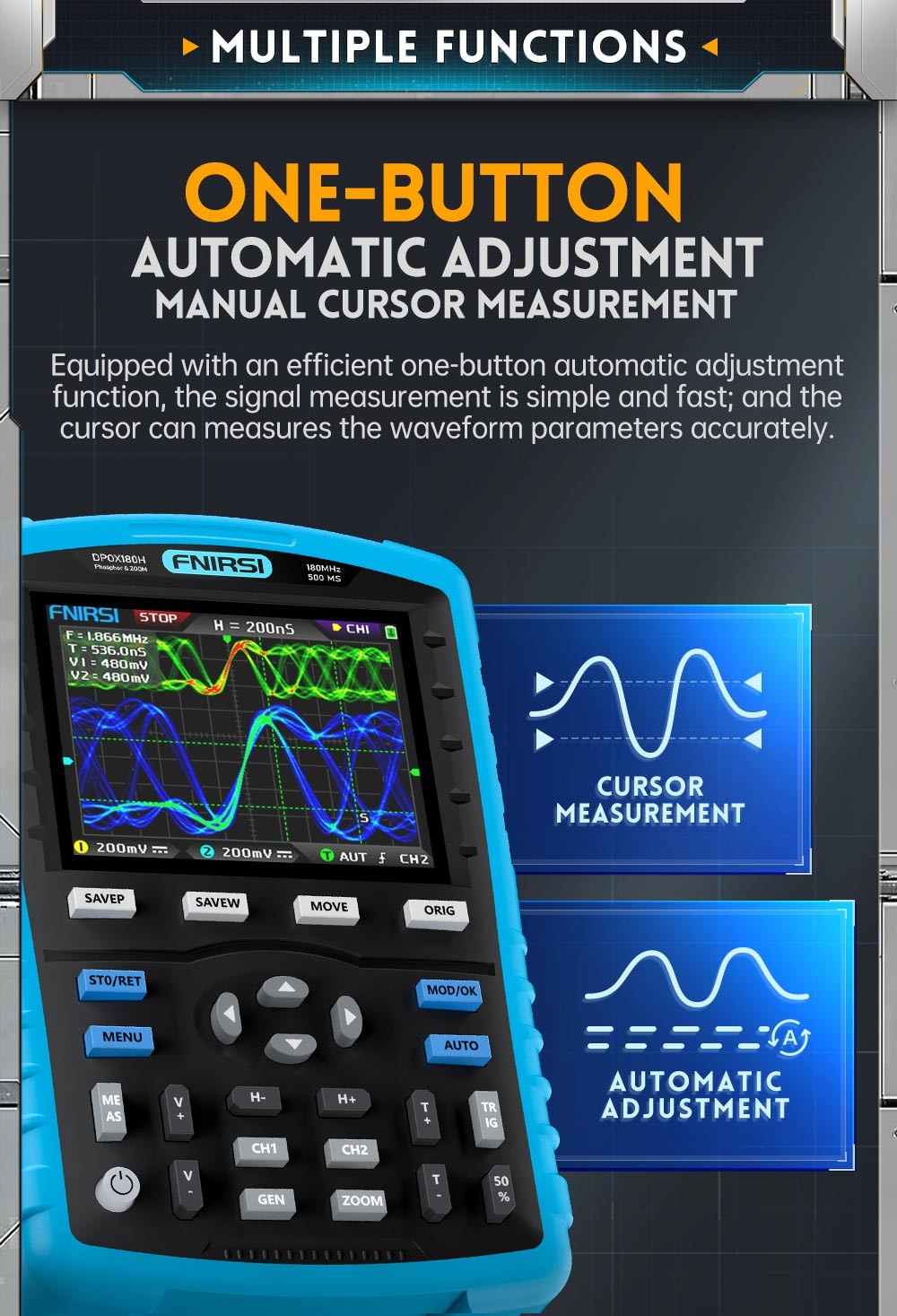

Auto-Adjustment	Supported
Waveform Manager	Supported
High-Voltage Burnout Protection	Supported
Screen Size	2.8 inches
Screen Resolution	320x240
Display Technology	IPS full view
Expansion Interface	USB transmission interface
Auto Power-Off	5 minutes - 2 hours
Firmware Upgrade	supported iOS image upgrade
Charging Requirements	5V 2A

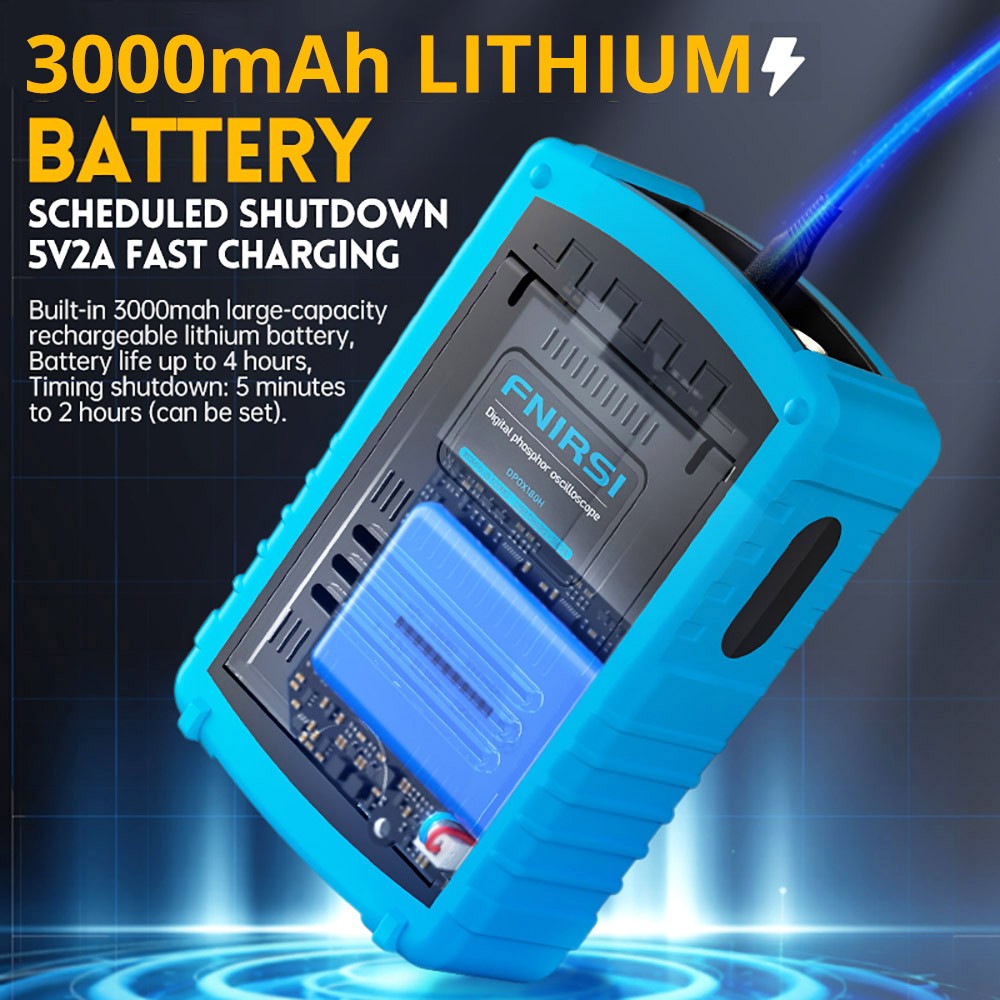

Battery Capacity	3000mAh
Standby Time	3.5 hours at full charge
Signal Generator	14 standard function signals
Waveform Storage	250 groups
Parameter Measurement	12 kinds
Cursor Measurement	Frequency / Period / Amplitude
20m Hardware Bandwidth Limitation	Supported
Digital Phosphor Technology	Supported
Color Temperature Display	Supported
Zoom Scaling Time Base	Supported
Waveform Output	Supported
Adjustable Automatic Bandwidth Limitation	Supported
Weight & Size
Product Weight	0.54kg
Package Weight	0.68kg
Product Size(L x W x H)	13.5x9x4cm
Package Size(L x W x H)	24.3x14.7x18cm
Package Contents
1 x Digital Oscilloscope
2 x 200m probe
1 x Charger
1 x USB Data Cable
1 x User Manual
