Tabletový osciloskop FNIRSI DPOS350P
Tabletový osciloskop FNIRSI DPOS350P
Kde koupit
Kde koupit
Popis
Popis
Hlavní vlastnosti FNIRSI DPOS350P
Výkonná multifunkční integrace

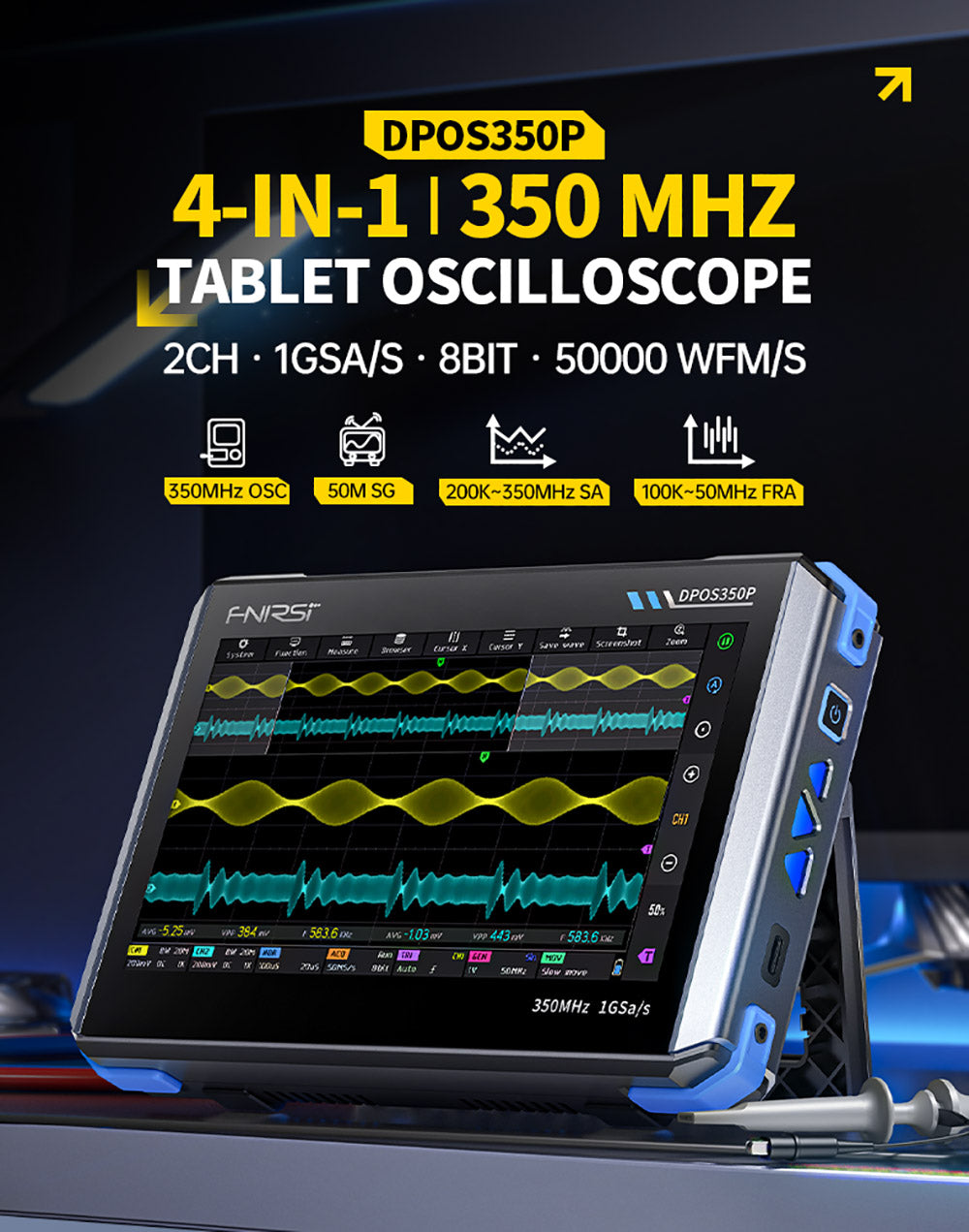

DPOS350P integruje osciloskop 350 MHz, generátor signálu 50 MHz, spektrální analyzátor 200 K~350 MHz a analyzátor frekvenční odezvy 50 MHz, což z něj činí všestranné řešení pro průmyslové, výzkumné a údržbářské aplikace.
Vysoce výkonné zachycení průběhů

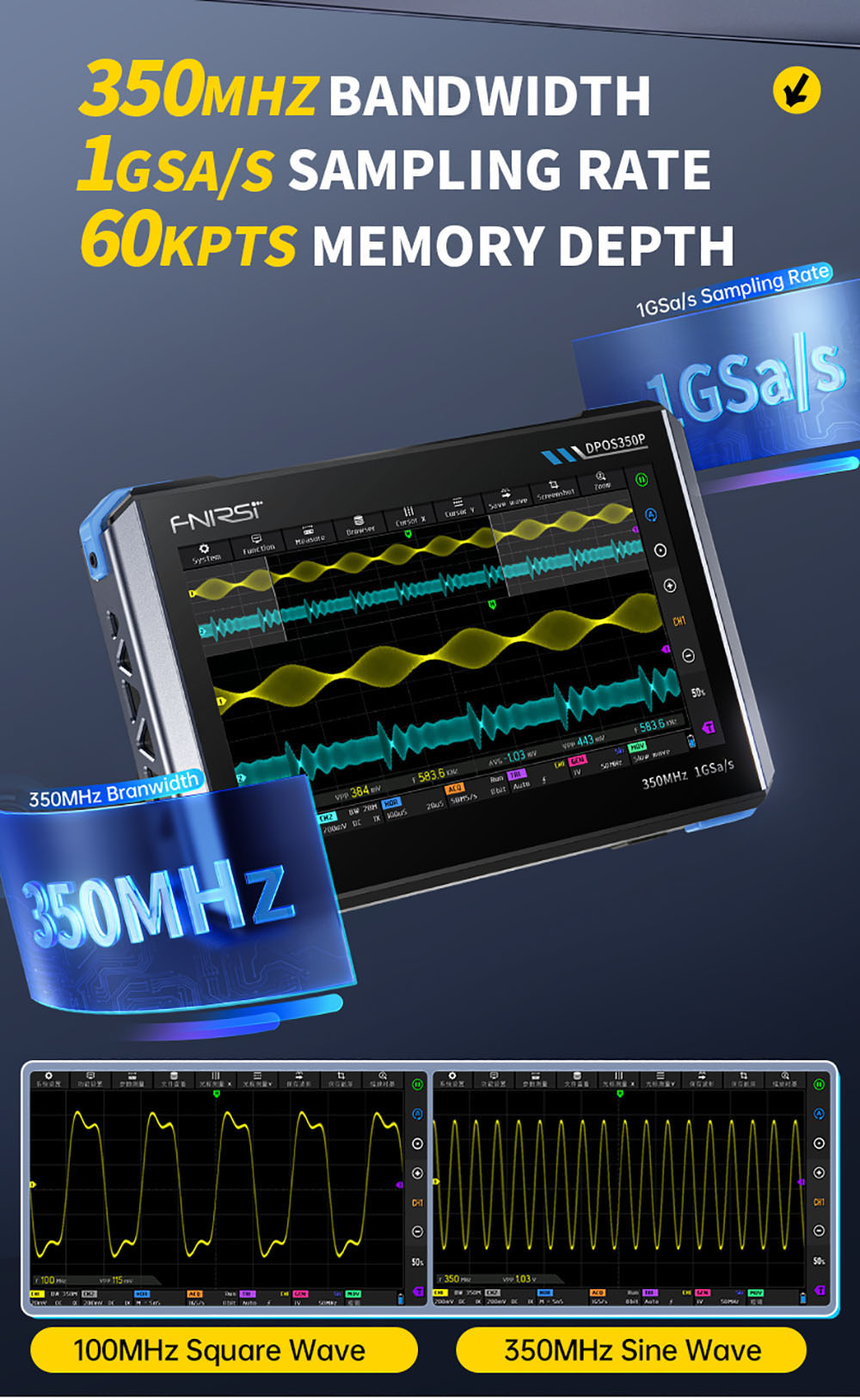

Díky vzorkovací frekvenci 1 GSPS v reálném čase, analogové šířce pásma 350 MHz (jeden kanál) a obnovovací frekvenci průběhu 50 000 wfm/s přesně zachycuje a zobrazuje i signály anomálií s nízkou pravděpodobností pro přesnou analýzu.

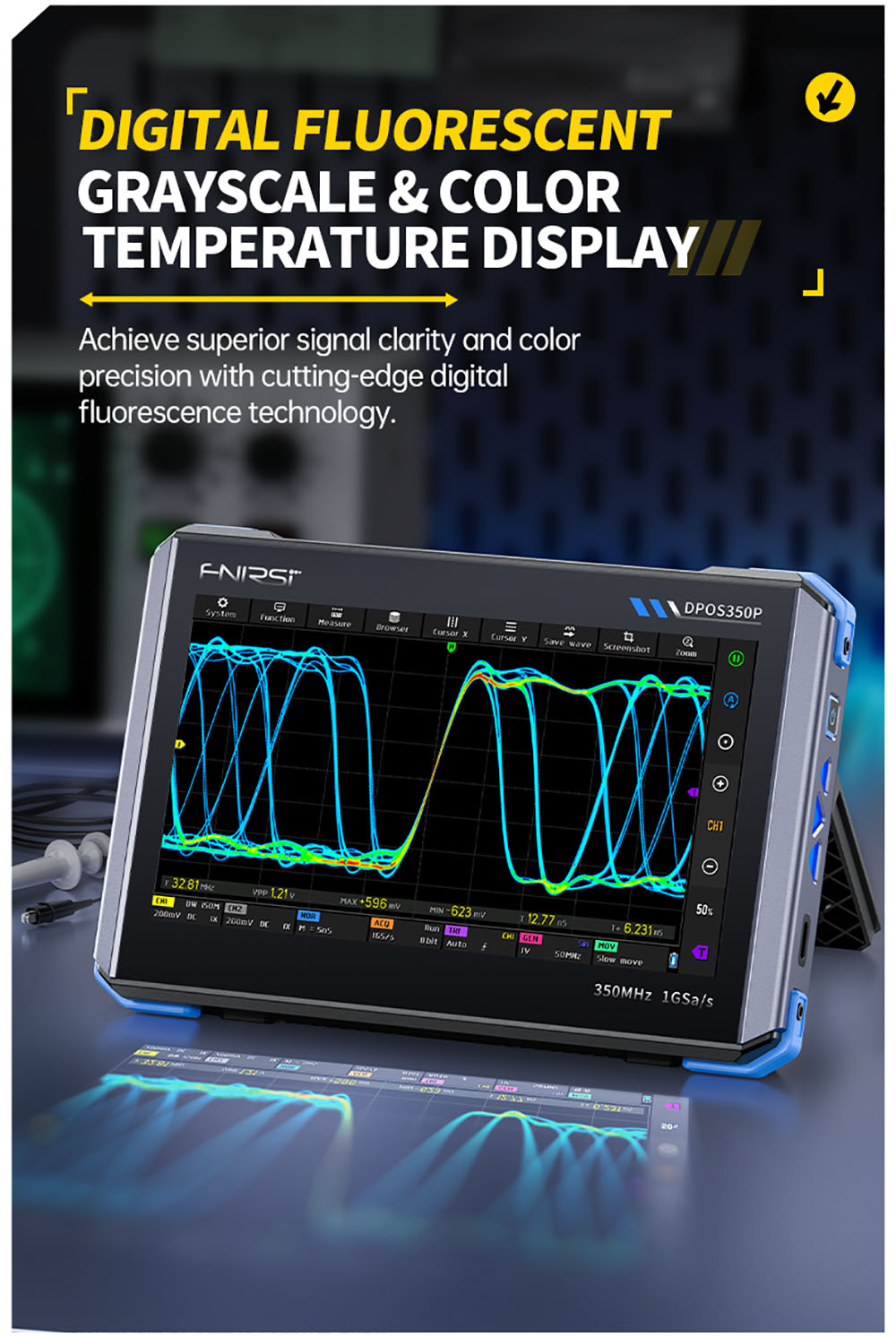

Jemné zobrazení a ovládání

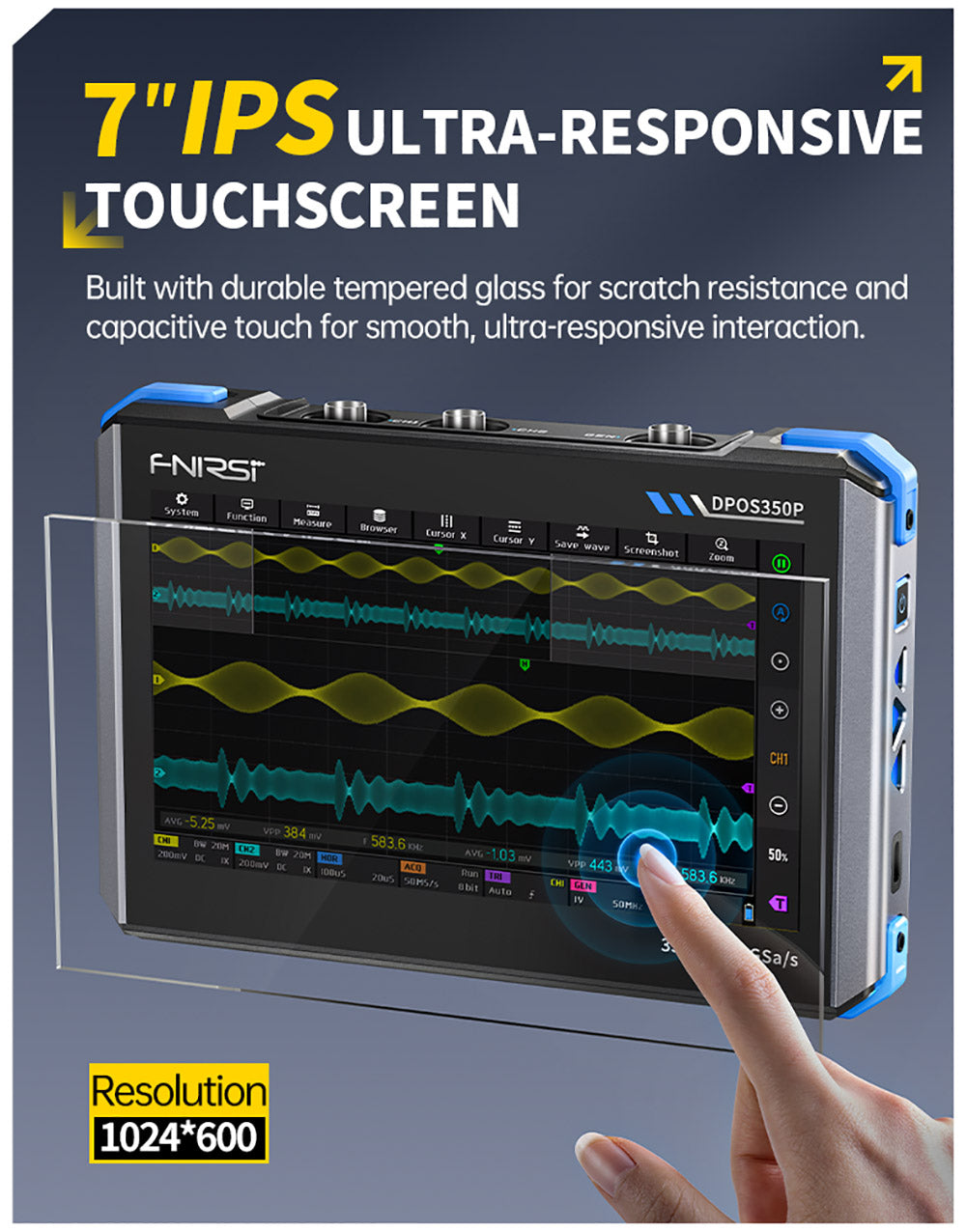

Díky dotykové obrazovce IPS s vysokým rozlišením 1024x600 nabízí DPOS350P jasné zobrazení průběhu signálu s přepínáním režimů stupňů šedi a teploty barev, což zajišťuje snadné použití v různých testovacích prostředích.
Bohaté možnosti generování a analýzy signálů

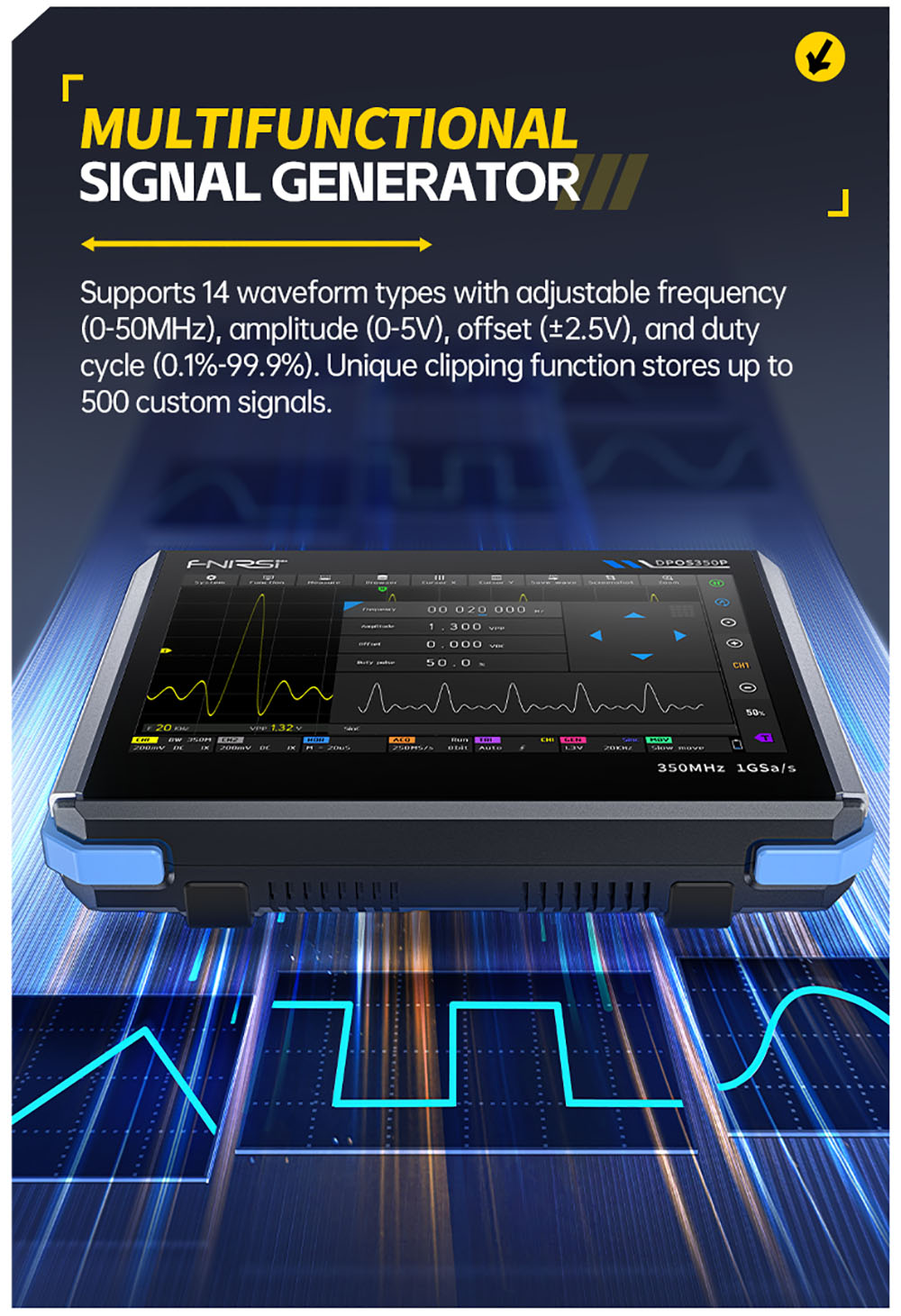

Vestavěný generátor signálu 50MHz podporuje 14 standardních průběhů a vytváření vlastních průběhů, zatímco spektrální analyzátor 200K~350MHz je ideální pro testování EMI, RF a vysokofrekvenčních signálů.
Ochrana proti vysokému napětí a rychlé nabíjení
DPOS350P je vybaven rychlonabíjením QC18W (plně nabito za 2 hodiny) a ochranou proti vysokému napětí až do 400 V a zajišťuje tak dlouhodobý a stabilní provoz. Díky kompaktnímu provedení je ideální pro laboratoře, výrobní linky i práci v terénu.
Pohodlné ukládání a export dat

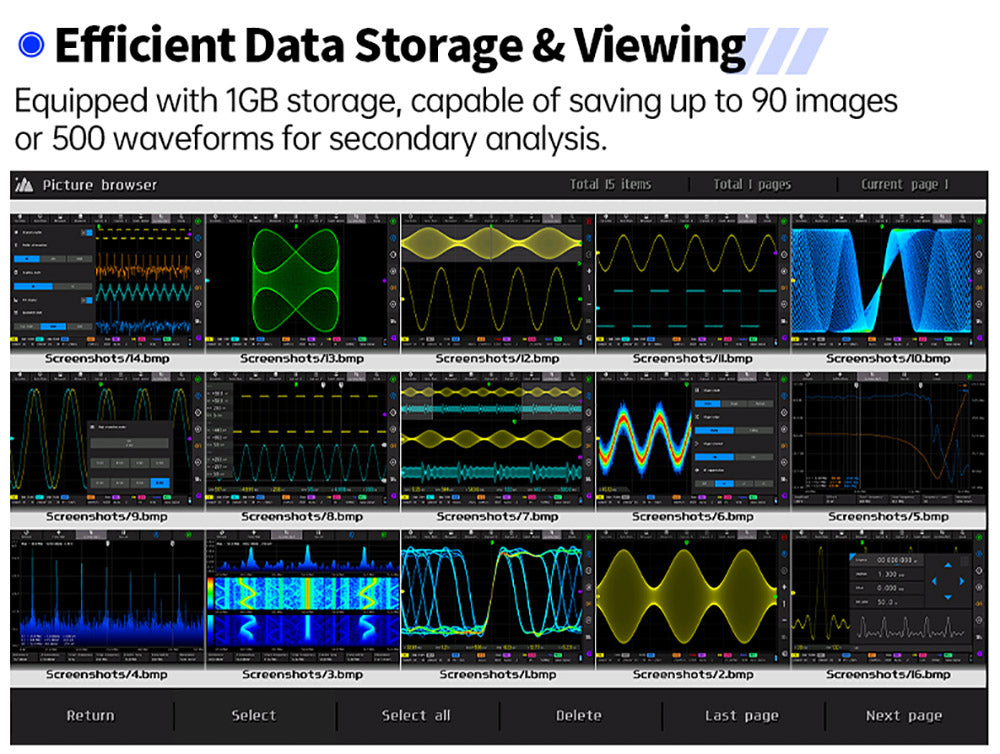

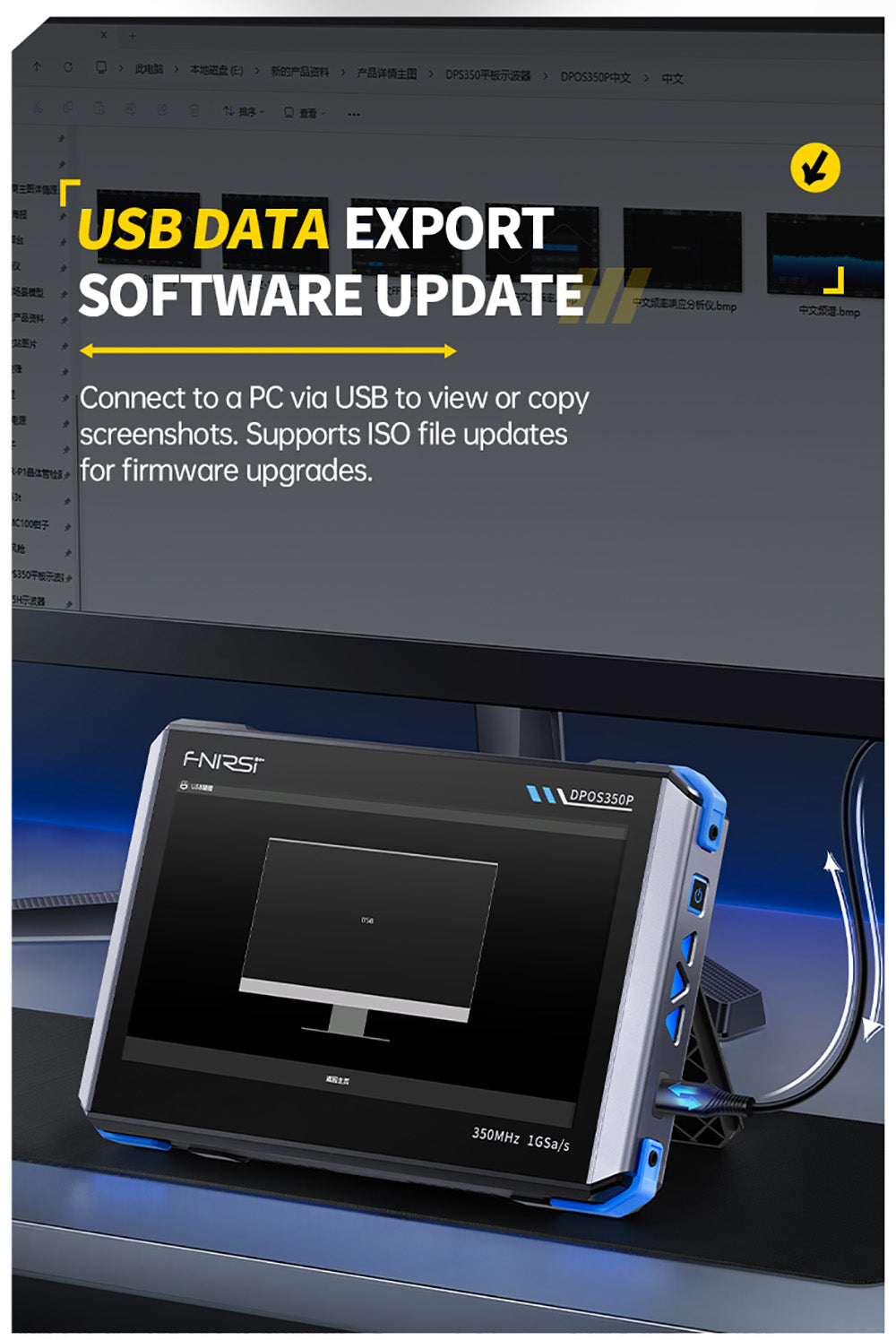

Podporuje ukládání až 500 dat průběhů a 90 obrázků a má funkci exportu dat přes USB pro snadnou analýzu a generování reportů.
Specifikace
Specifikace
| General | |
|---|---|
| Brand | FNIRSI |
| Type | Tablet Oscilloscope |
| Model | DPOS350P |
| Specification | |

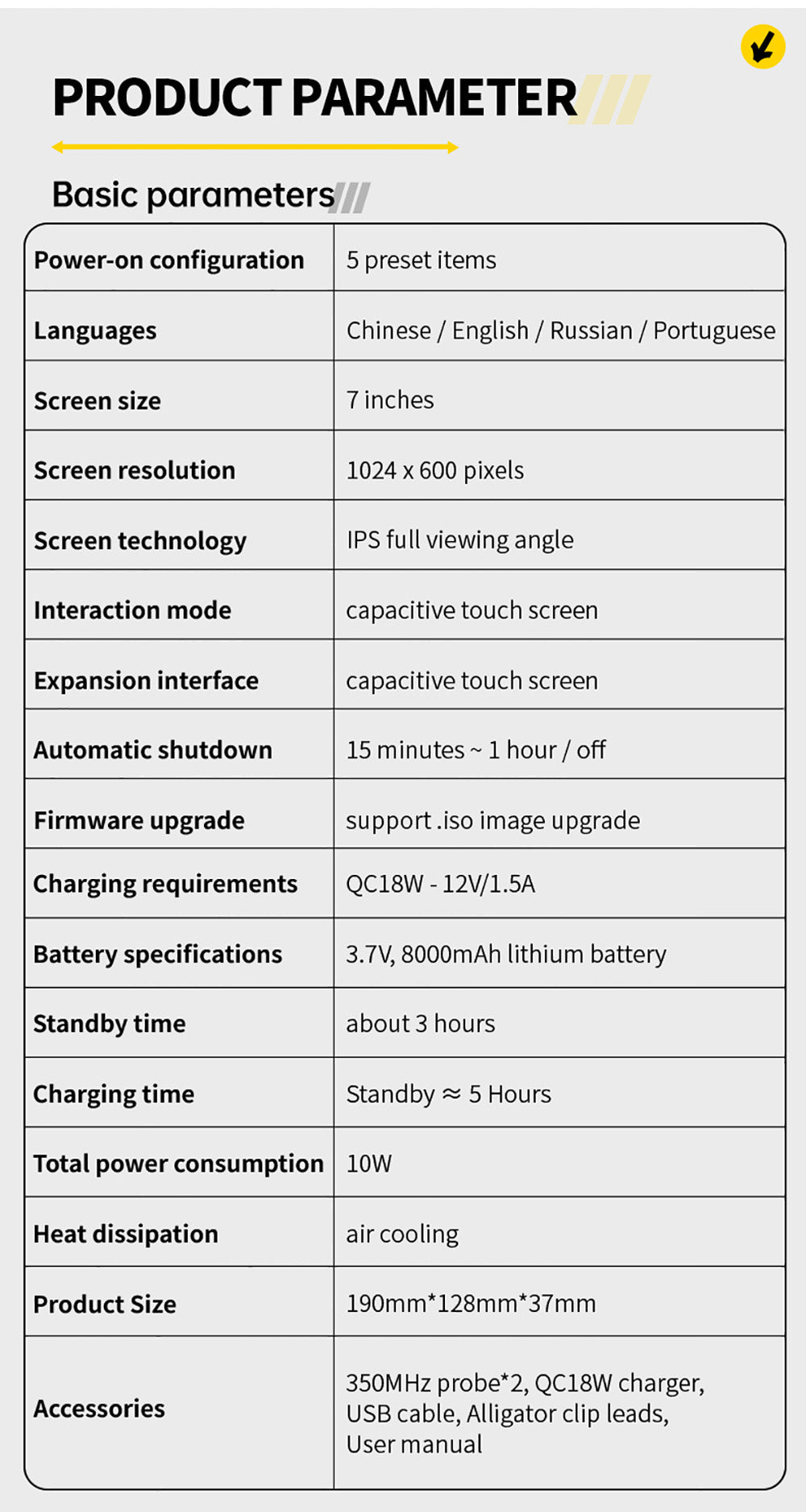

| Basic Parameters: | |
| Power-on configuration: 5 preset items | |
| Charging requirements: QC18W - 12V/1.5A (Type-C) | |

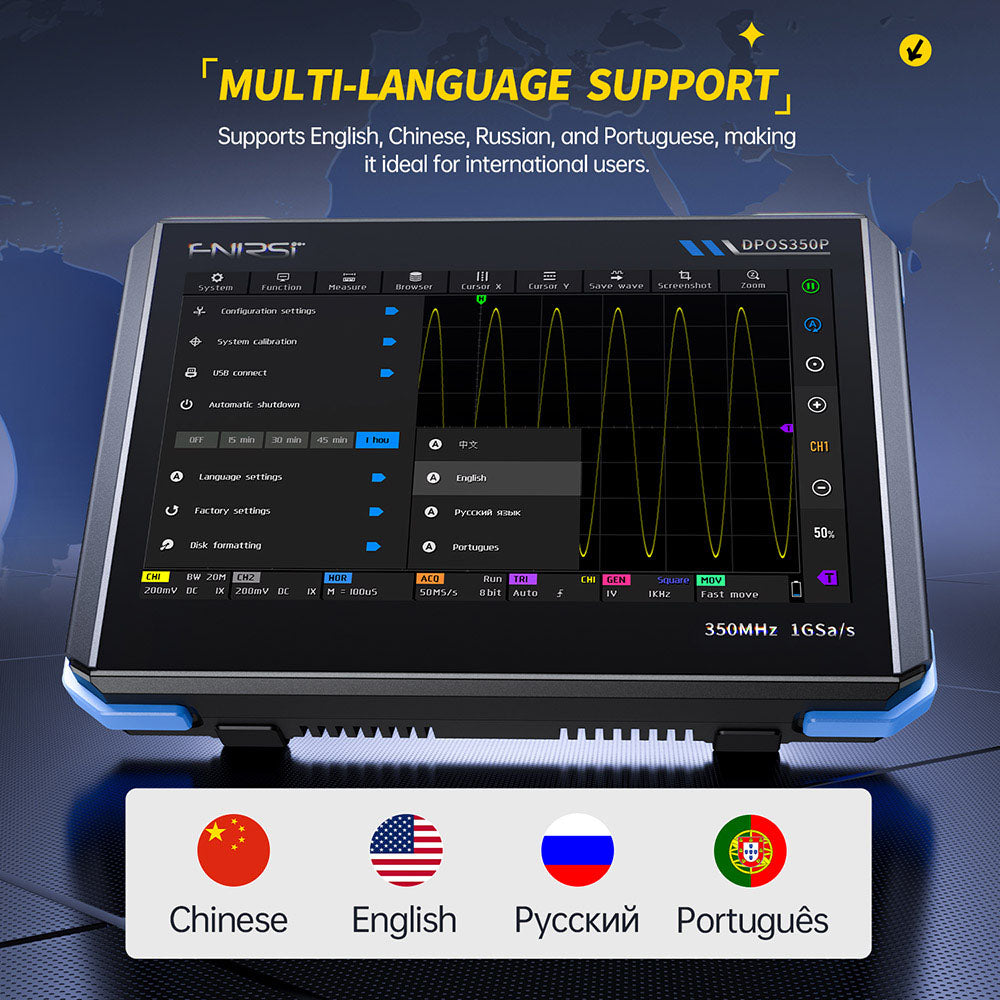

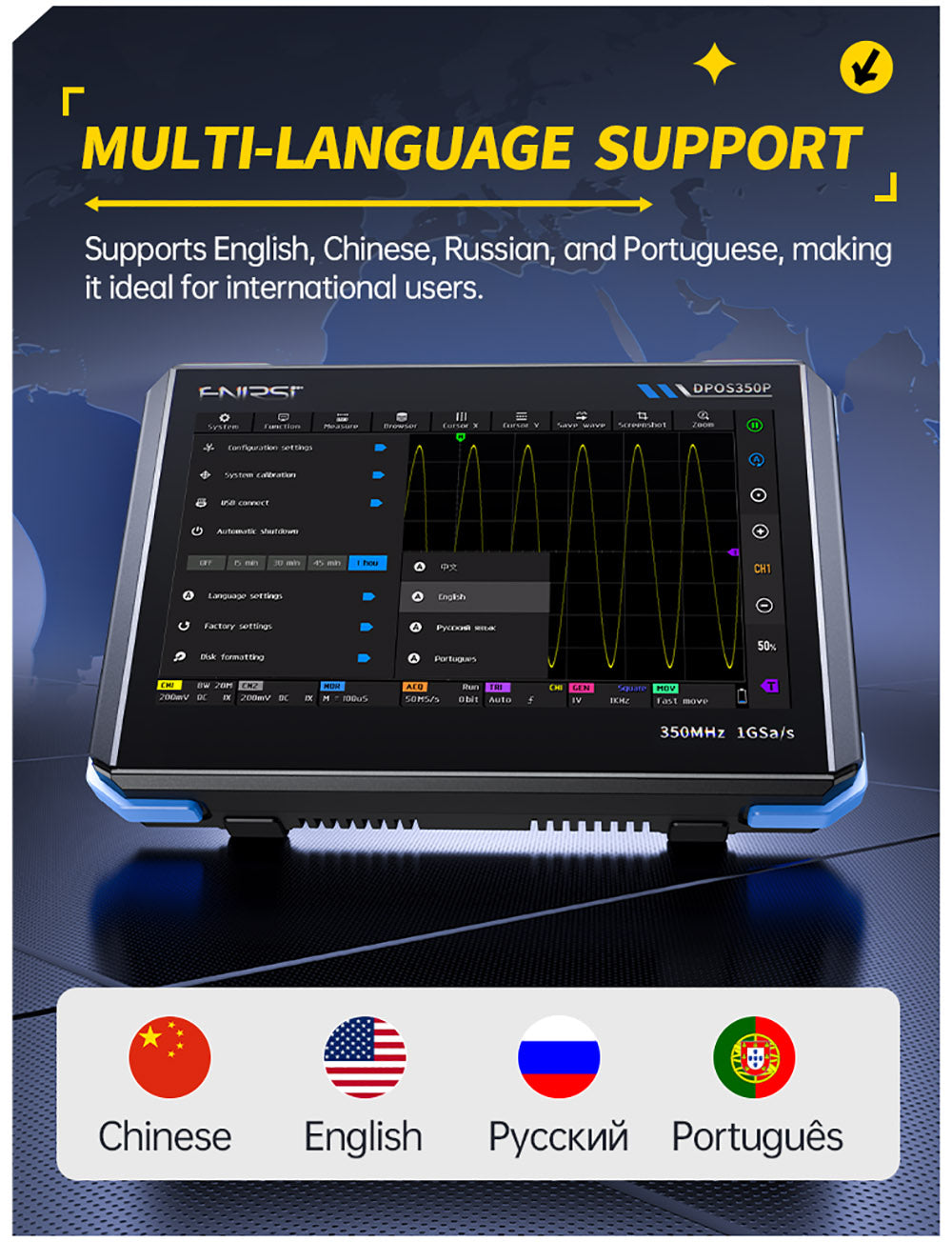

| Languages: Chinese / English / Portuguese | |
| Battery specifications: 3.7V, 8000mAh lithium battery | |
| Screen size: 7 inches | |
| Standby time: about 3 hours | |
| Screen resolution: 1024 x 600 pixels | |
| Charging time: Startup ≈ 5 Hours | |
| Screen technology: IPS full viewing angle | |
| Interaction mode: capacitive touch screen | |
| Expansion interface: capacitive touch screen | |

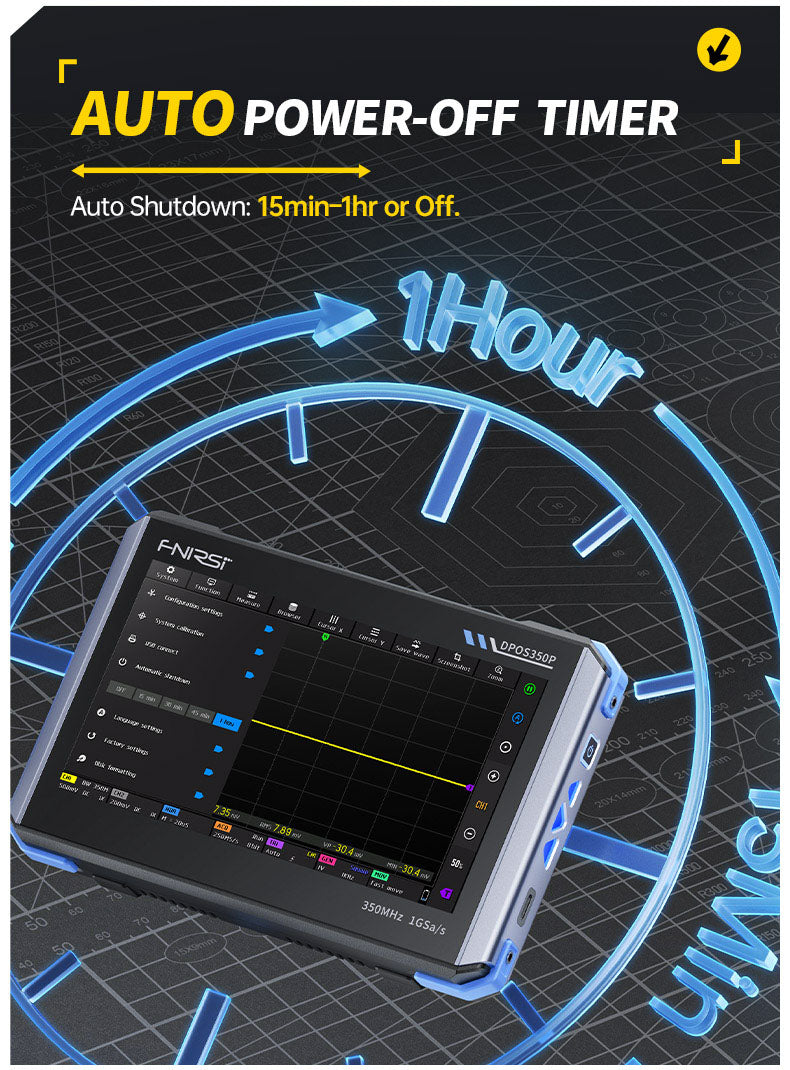

| Automatic shutdown: 15 minutes ~ 1 hour / off | |
| Storage Temperature Range: -20~60°C | |
| Total power consumption: 10W | |
| Heat dissipation: air cooling | |
| Firmware upgrade: support .iso image upgrade | |

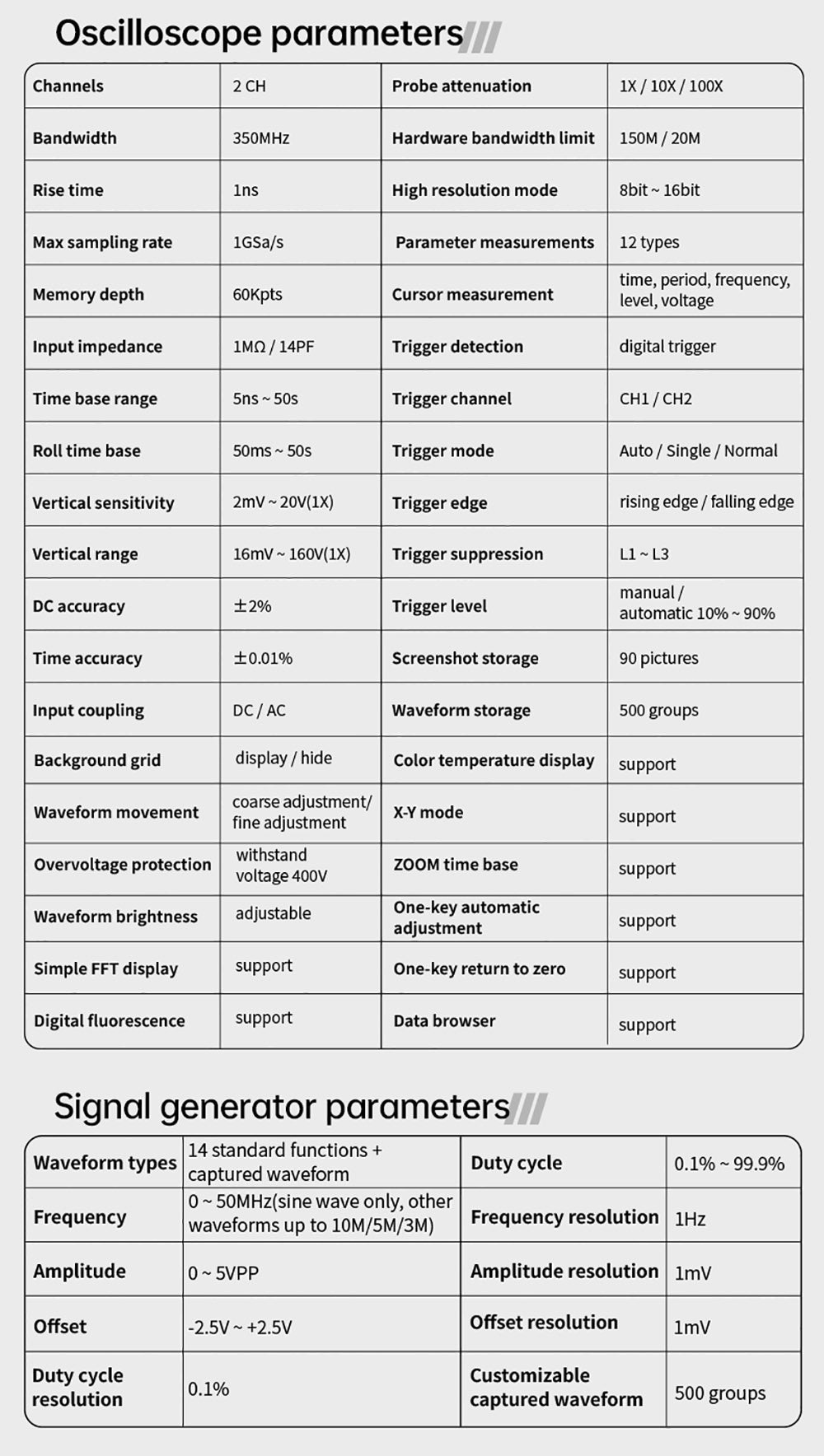

| Oscilloscope Parameters: | |

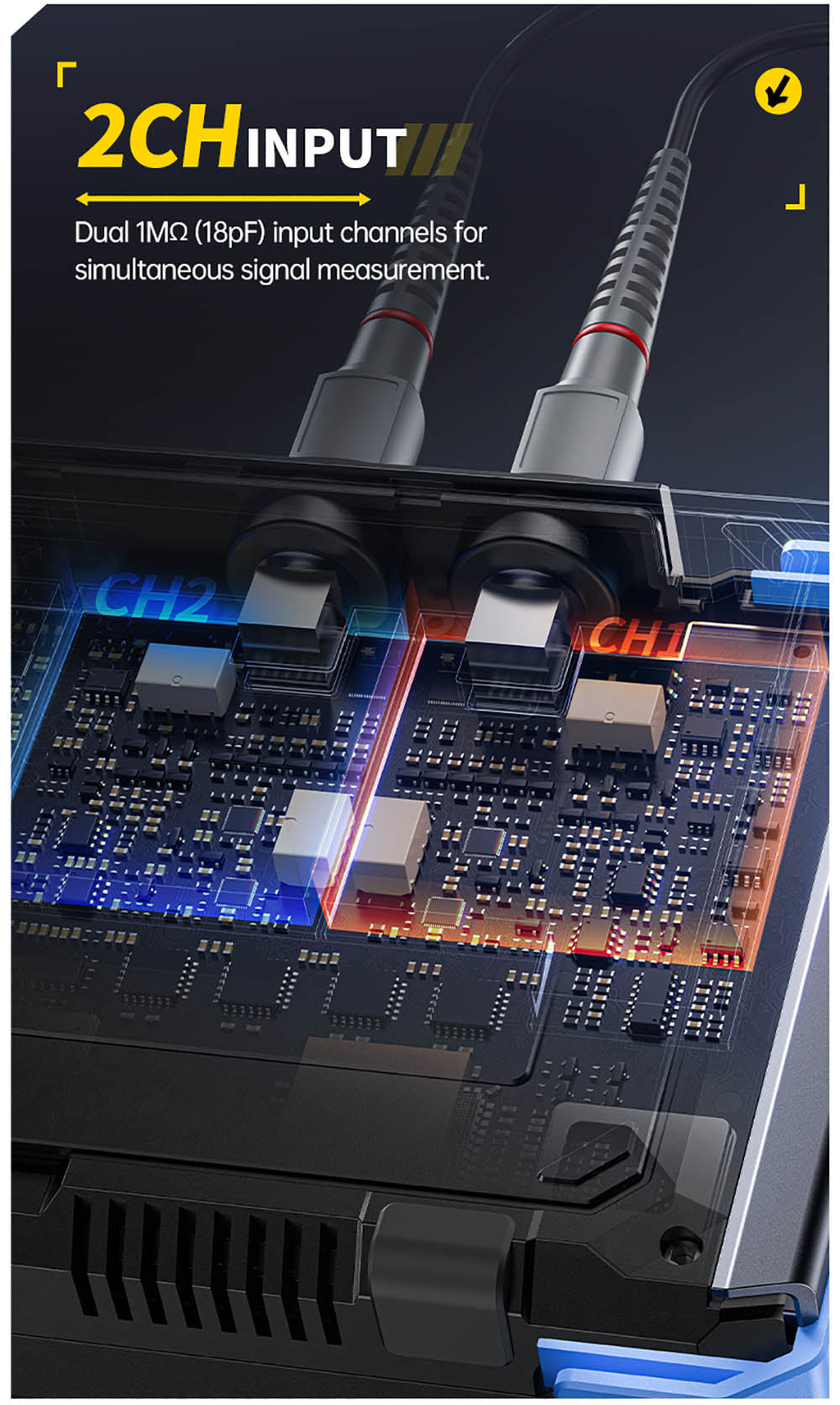

| Analog Channels: 2 | |
| Analog bandwidth: 350MHz | |
| Rise time: 1nS | |
| Max sampling rate: 1GSPS | |
| Memory depth: 60Kpts | |
| Input impedance: 1MΩ / 14PF | |
| Time base range: 5nS ~ 50S | |
| Roll time base: 50mS ~ 50S | |
| Vertical sensitivity: 2mV ~ 20V(IX) | |
| Vertical range: 16mV ~ 160V(IX) | |
| DC accuracy: ±2% | |
| Time accuracy: ±0.01% | |
| Input coupling: DC / AC | |
| Probe attenuation: 1X / 10X / 100X | |
| Hardware bandwidth limit: 150M / 20M | |

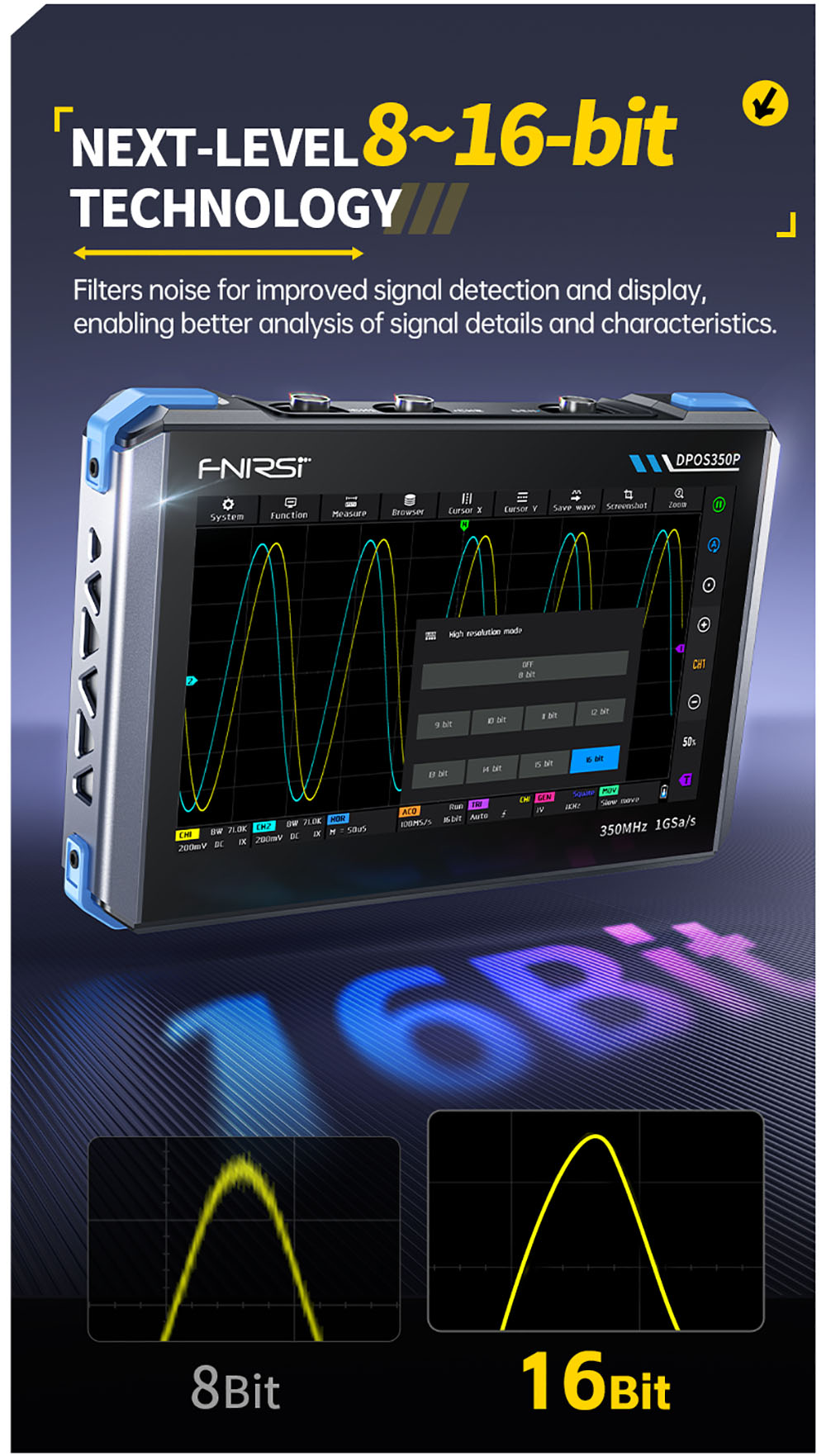

| High resolution mode: 8bit ~ 16bit | |
| Parameter measurements: 12 types | |

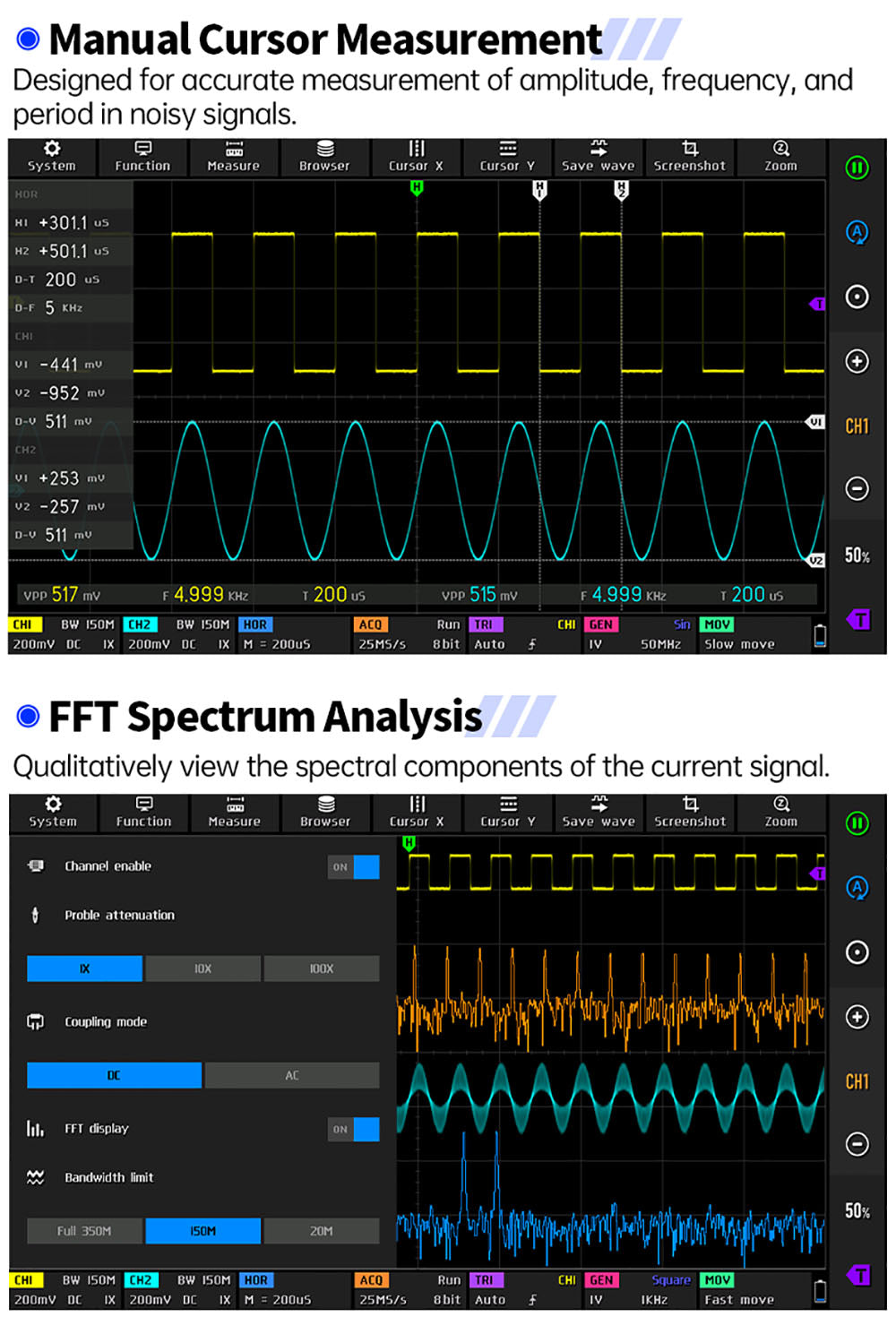

| Cursor measurement: time, period, frequency, level, voltage | |
| Trigger detection: digital trigger | |
| Trigger channel: CH1 / CH2 | |

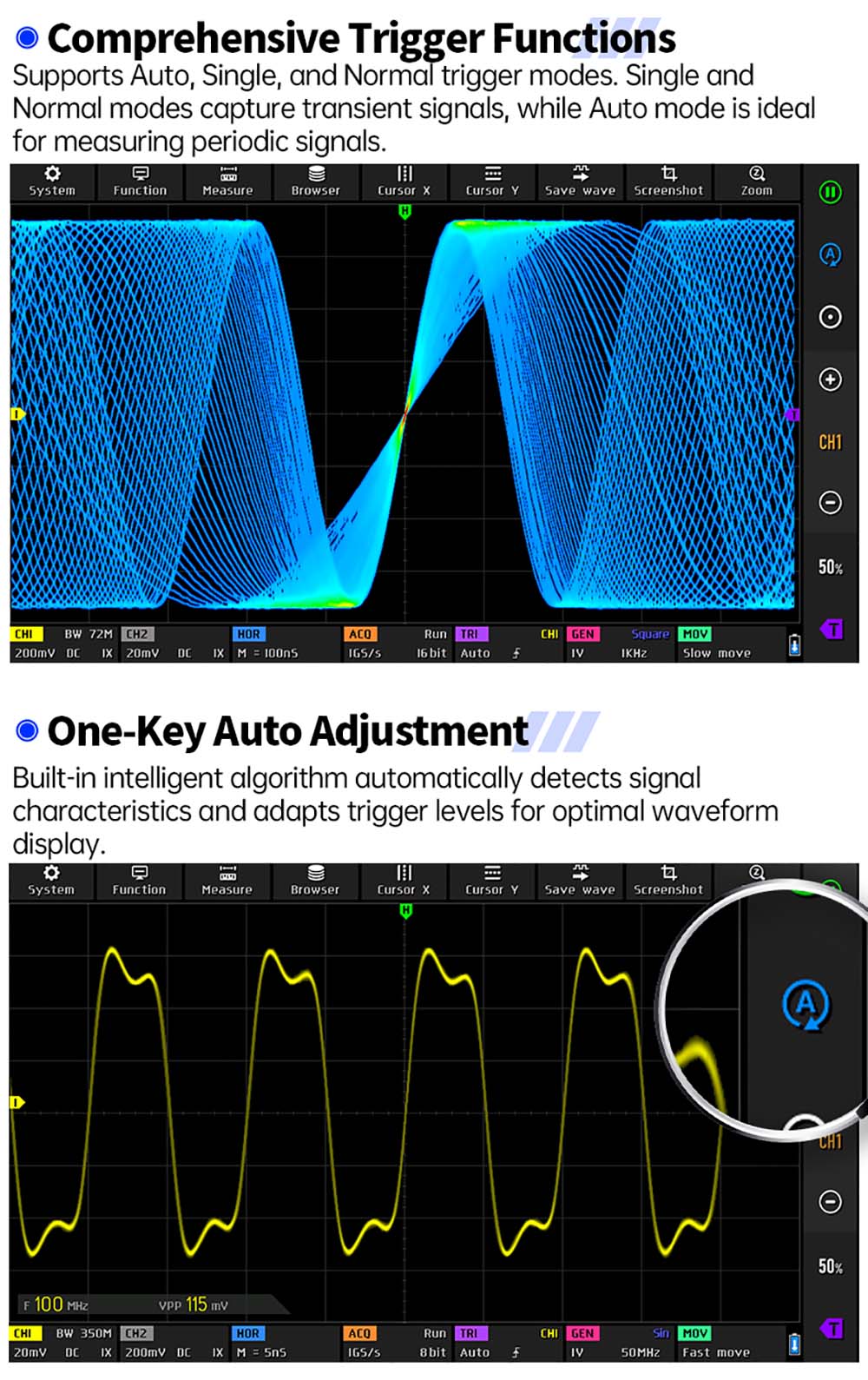

| Trigger mode: Auto / Single / Normal | |
| Trigger edge: rising edge / falling edge | |

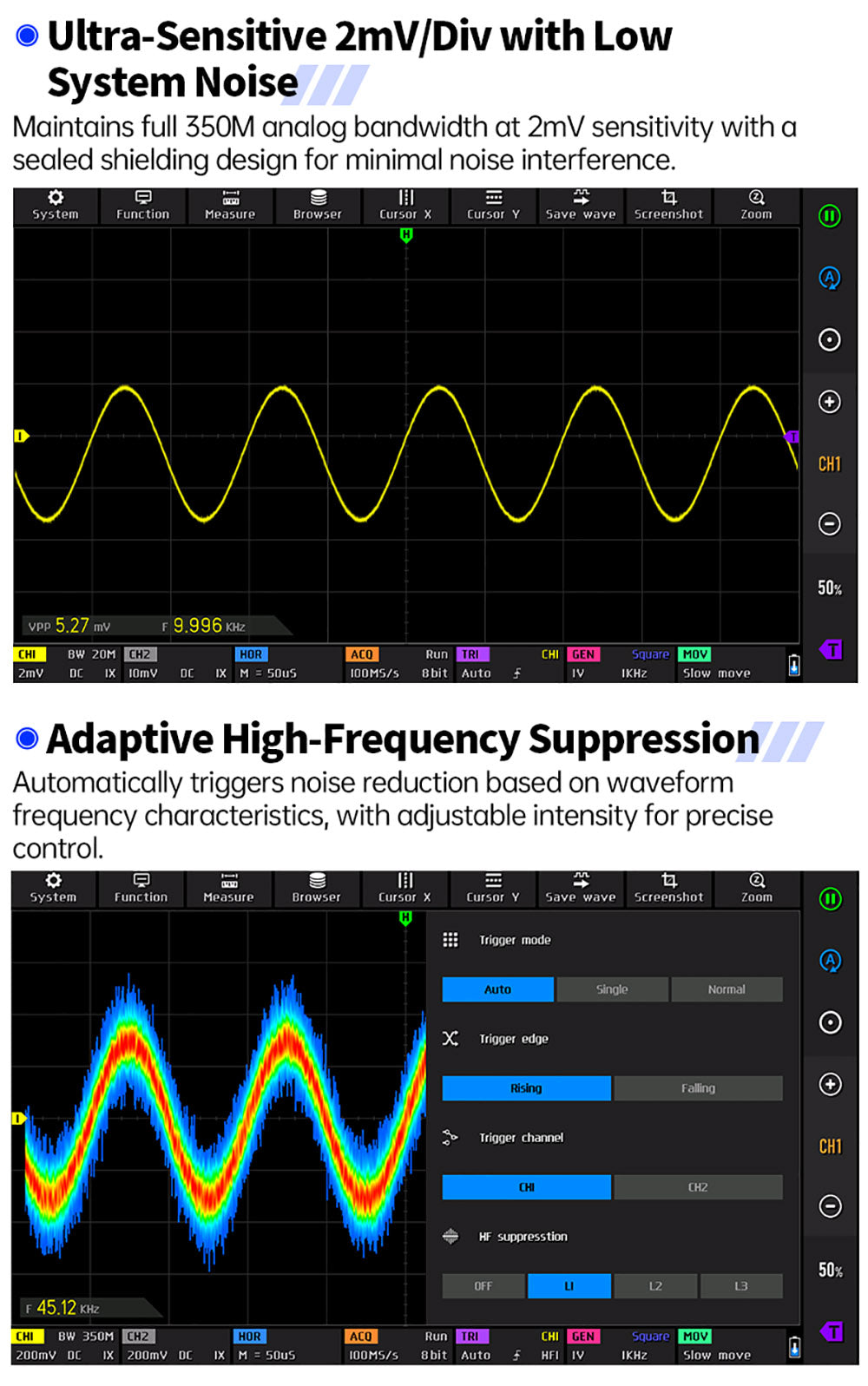

| Trigger suppression: L1 ~ L3 | |
| Trigger level: manual/automatic 10% ~ 90% | |
| Screenshot storage: 90 pictures | |
| Waveform storage: 500 groups | |
| Background grid: display/hide | |
| Waveform movement: coarse adjustment / fine adjustment | |

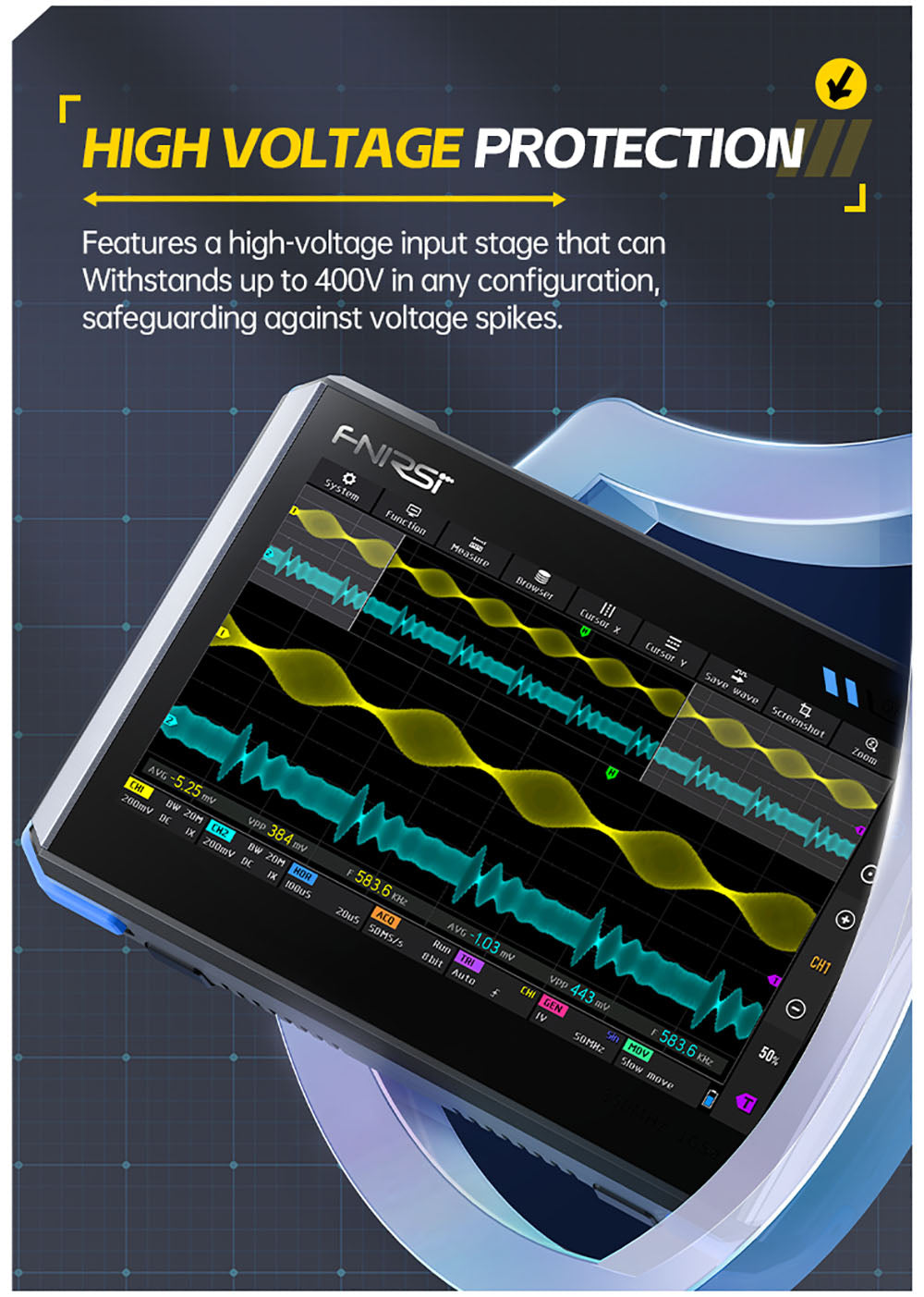

| Overvoltage protection: withstand voltage 400V | |
| Waveform brightness: adjustable | |
| Simple FFT display: support | |
| Digital fluorescence: support | |
| Color temperature display: support | |

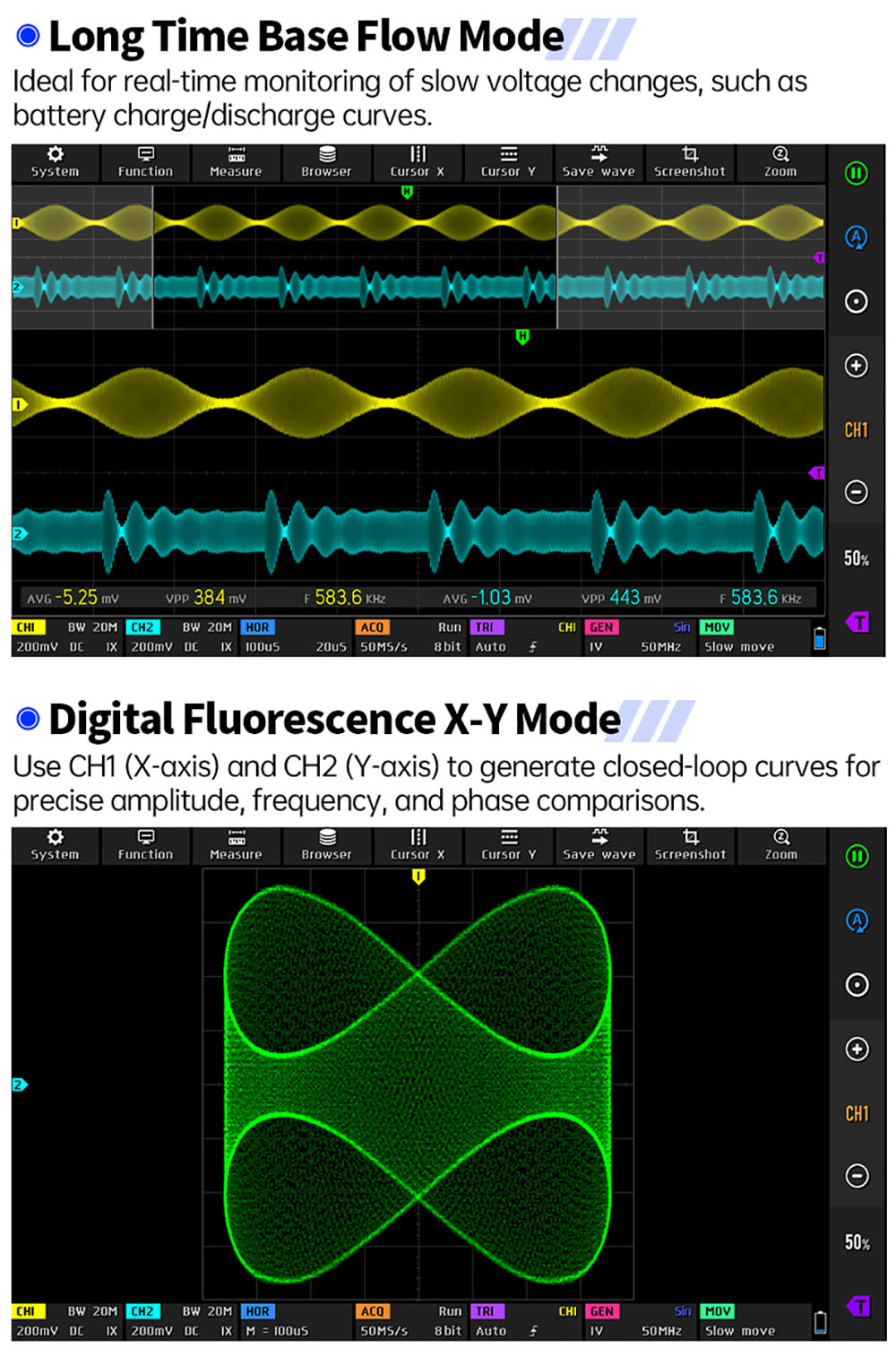

| X-Y mode: support | |

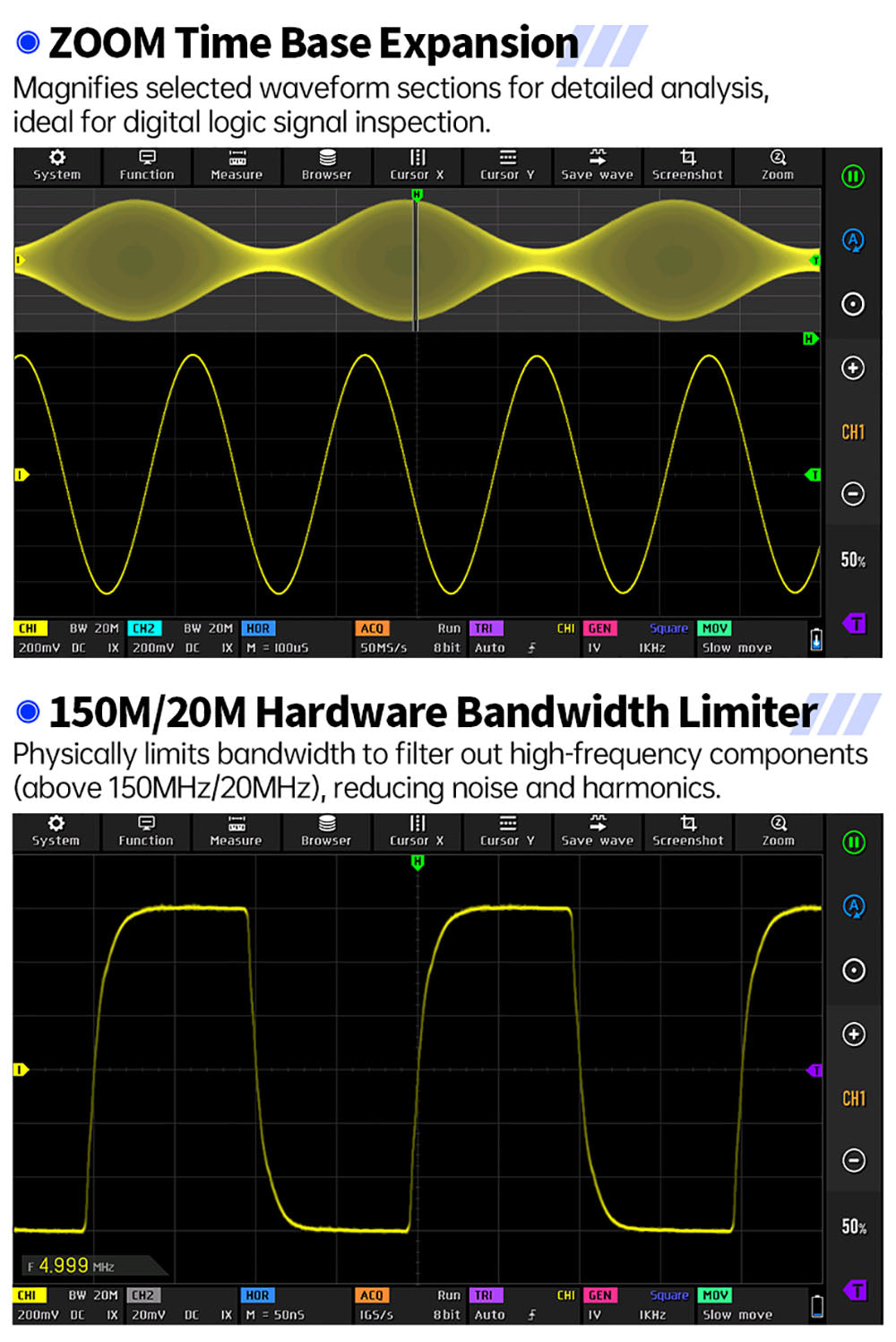

| ZOOM time base: support | |
| One-key automatic adjustment: support | |
| One-key return to zero: support | |
| Data browser: support | |
| Signal Generator Parameters: | |
| Waveform types: 14 standard functions + captured waveform | |
| Frequency: 0 ~ 50MHz(sine wave only, other waveforms up to 10M/5M/3M) | |
| Amplitude: 0 ~ 5VPP | |
| Offset: -2.5V ~ +2.5V | |
| Duty cycle: 0.1% ~ 99.9% | |
| Frequency resolution: 1Hz | |
| Amplitude resolution: 1mV | |
| Offset resolution: 1mV | |
| Duty cycle resolution: 0.1% | |
| Customizable captured waveform: 500 groups | |

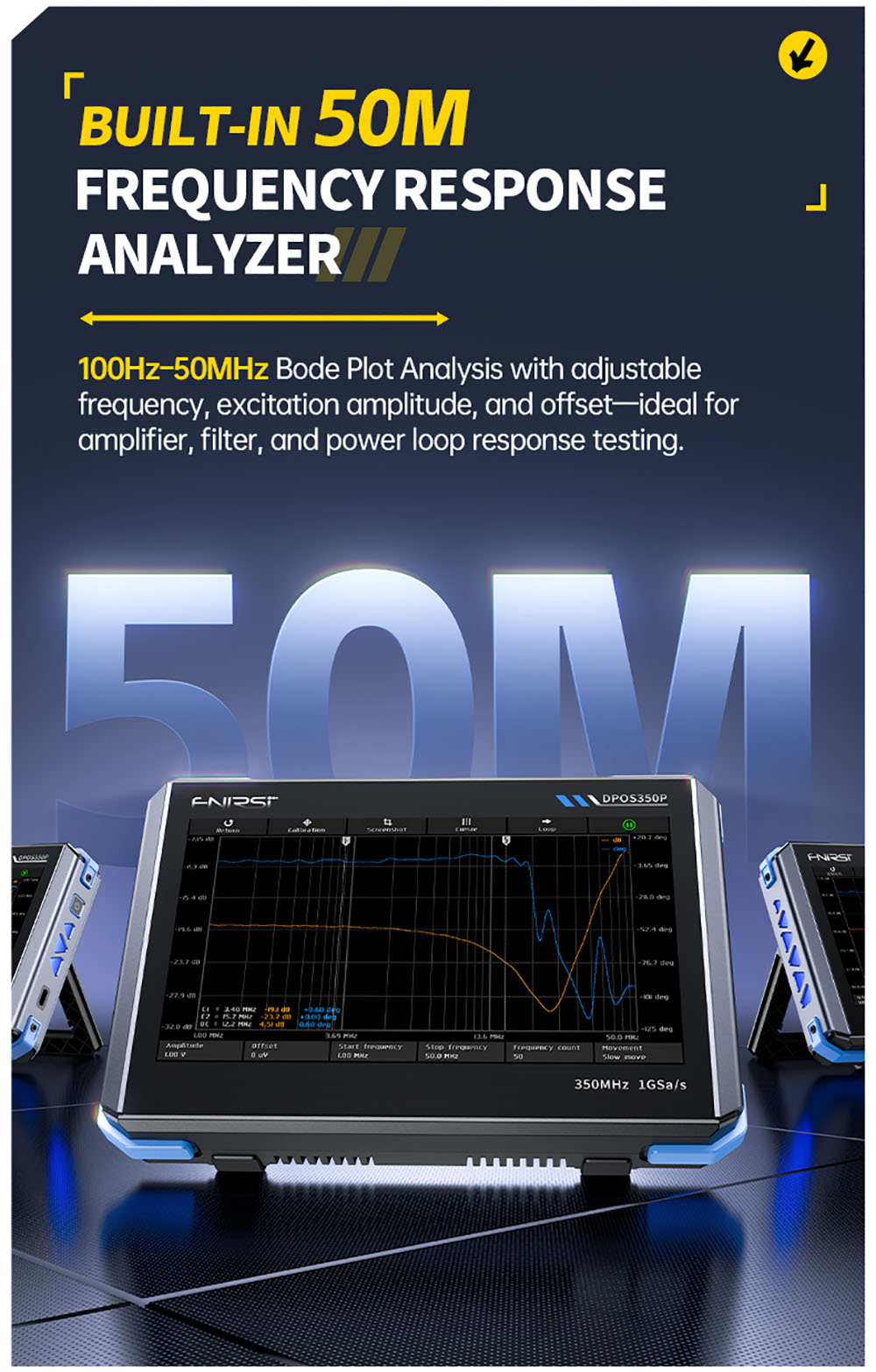

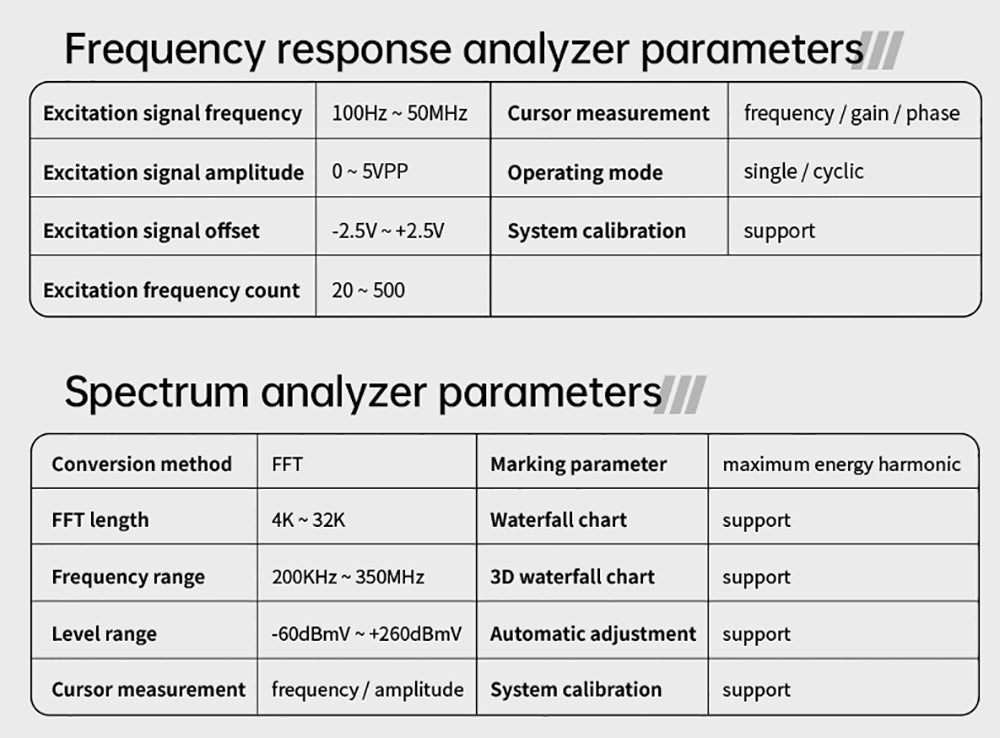

| Frequency Response Analyzer: | |
| Excitation signal frequency: 100Hz ~ 50MHz | |
| Excitation signal amplitude: 0 ~ 5VPP | |
| Excitation signal offset: -2.5V ~ +2.5V | |
| Excitation frequency count: 20 ~ 500 | |
| Cursor measurement: frequency / gain / phase | |
| Operating mode: single / cyclic | |
| System calibration: support | |

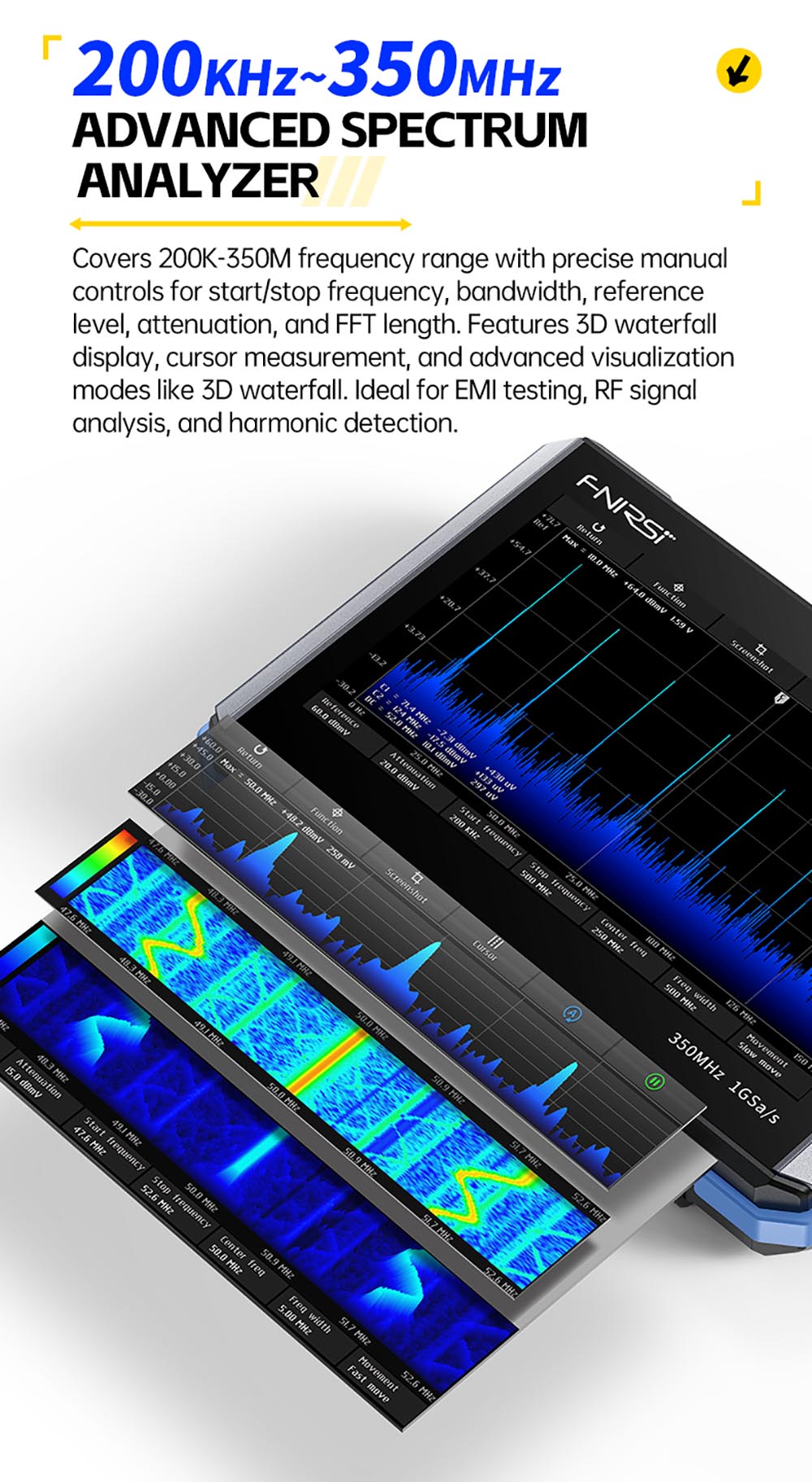

| Spectrum Analyzer Part: | |
| Conversion method: FFT | |
| FFT length: 4K ~ 32K | |
| Frequency range: 200KHz ~ 350MHz | |
| Level range: -60dBmV ~ +260dBmV | |
| Cursor measurement: frequency / amplitude | |
| Marking parameter: maximum energy harmonic | |
| Waterfall chart: support | |
| 3D waterfall chart: support | |
| Automatic adjustment: support | |
| System calibration: support | |
| Weight & Size | |
| Product Weight | 0.755kg |
| Package Weight | 1.259kg |
| Package Size(L x W x H) | 23.5x10.3x10.3cm |

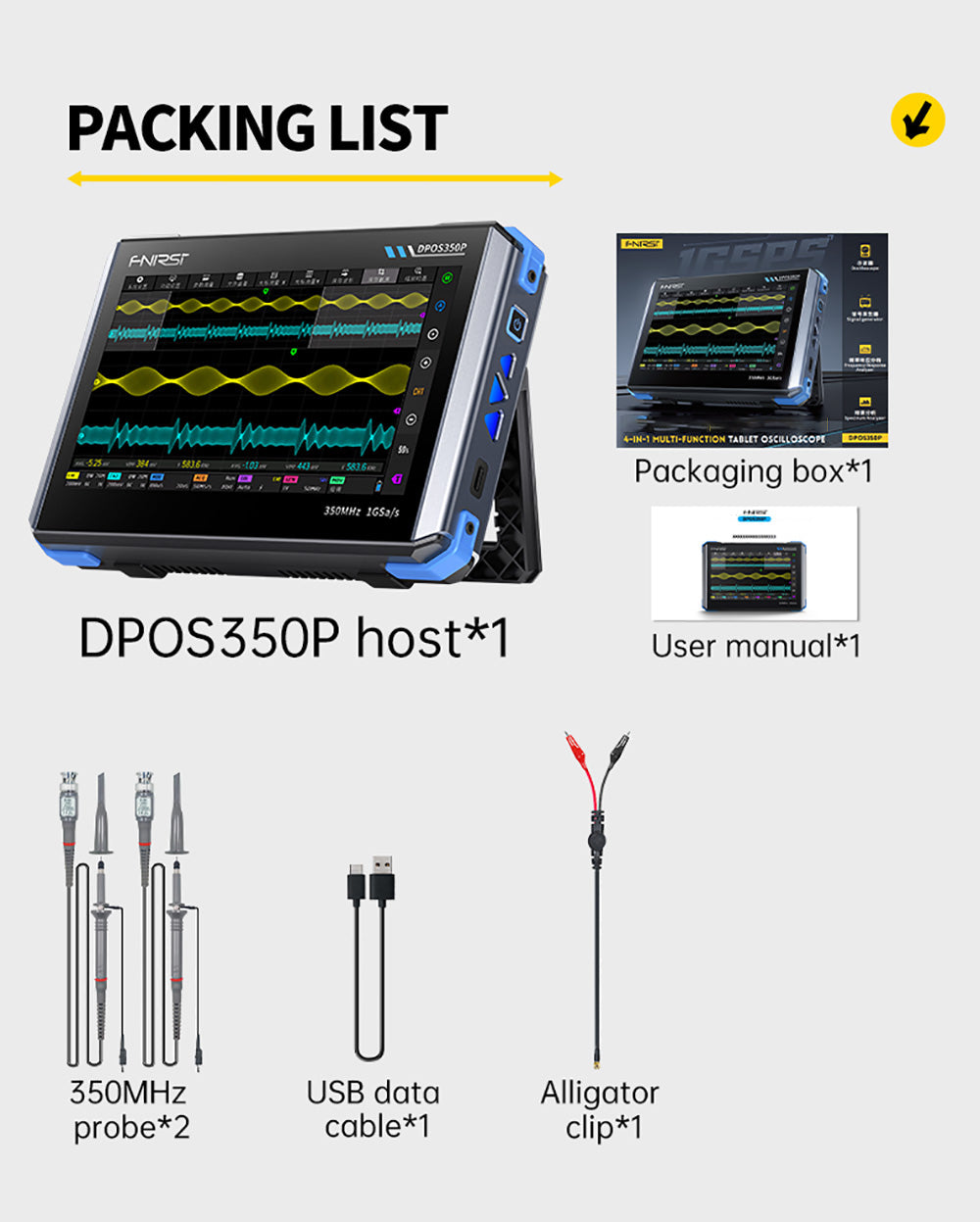

| Package Contents | |
| 1 x Tablet Oscilloscope | |
| 2 x 350MHz Probe | |
| 1 x USB Data Cable | |
| 1 x Alligator Clip | |
| 1 x QC18W Fast Charger | |
| 1 x User Manual | |
*Cena, popis, obsah balení a obrázky jsou pouze informativní, podrobnosti si prosím ověřte na stránkách konkrétního prodejce!
