Hlavní body FNIRSI 1014D

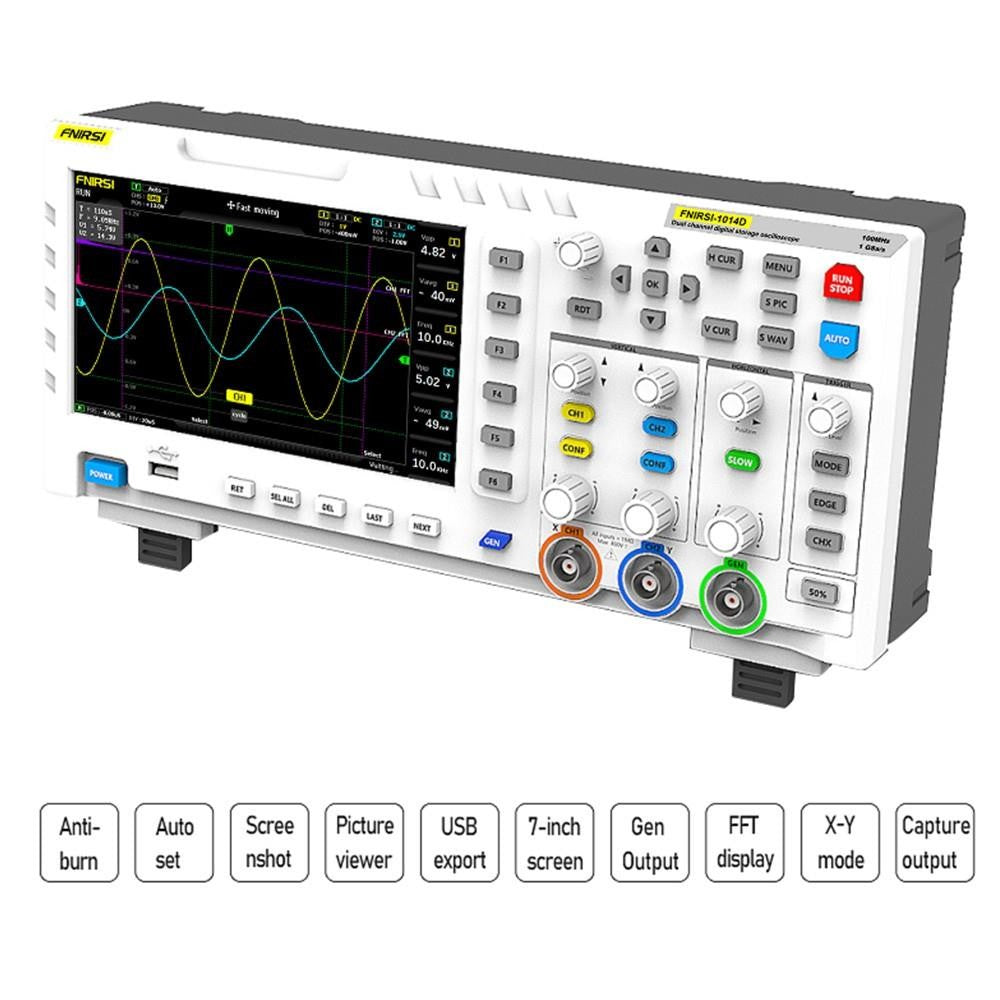

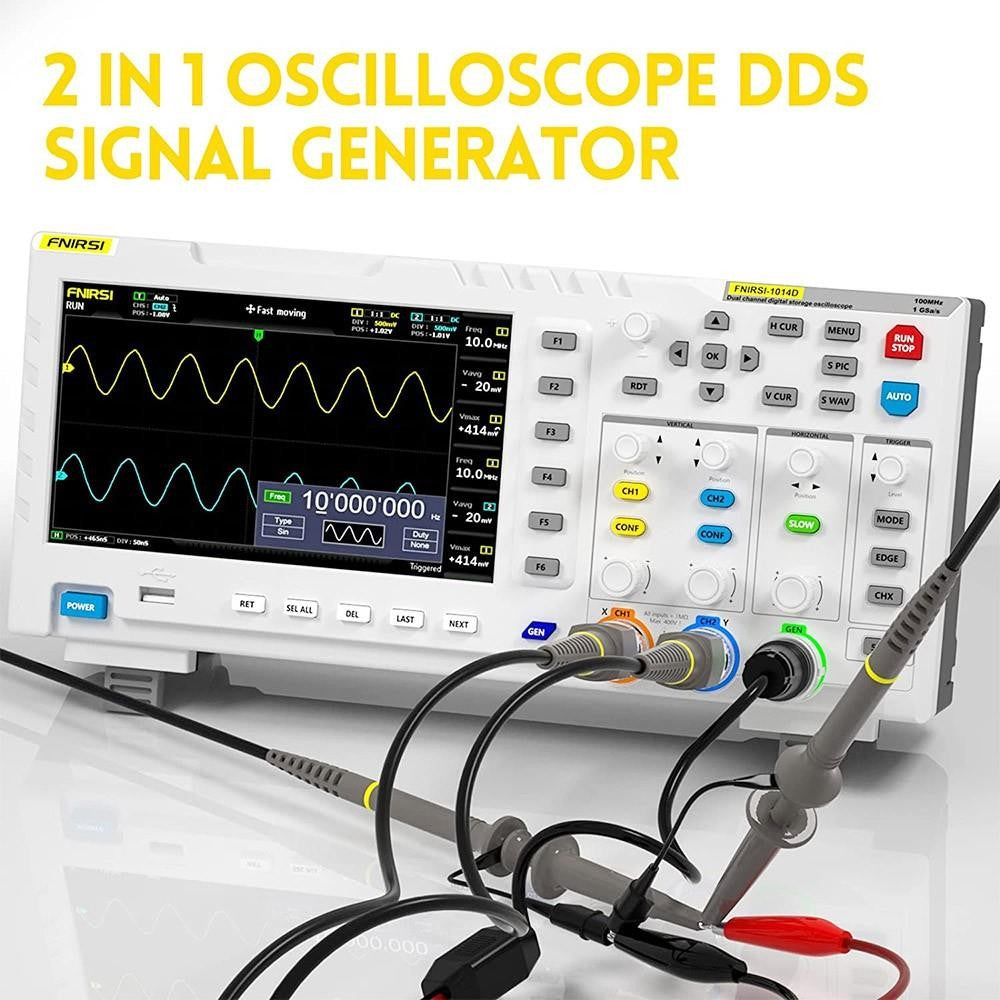

Osciloskop 2 v 1

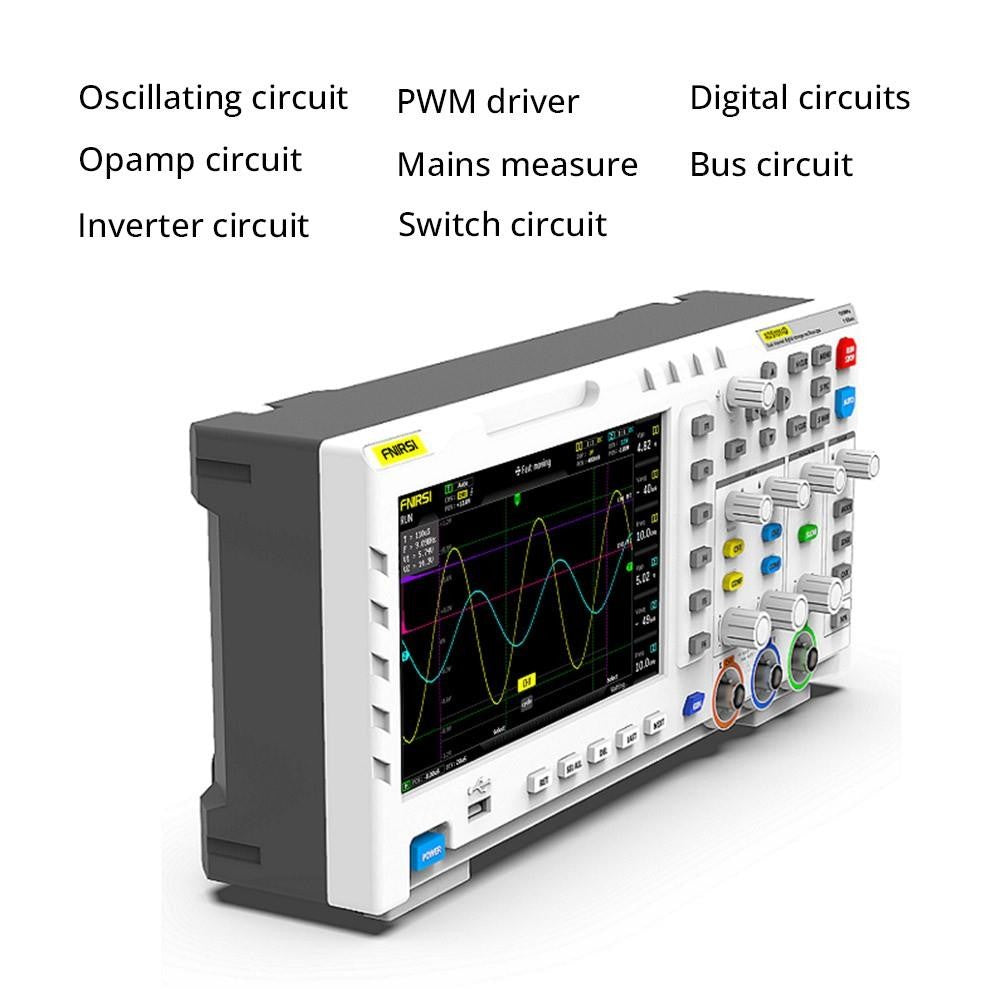

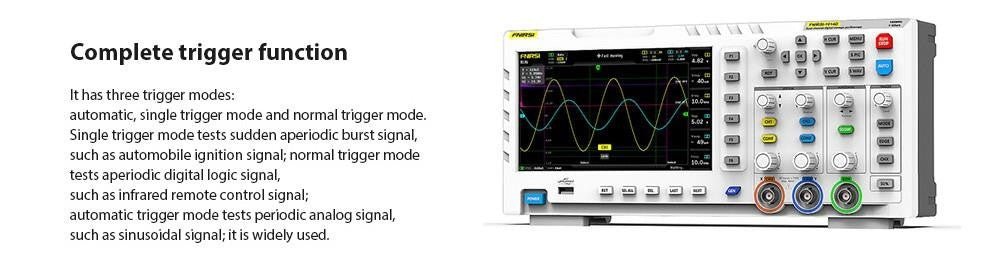

FNIRSI 1014D je osciloskop a generátor signálu 2 v 1 s vzorkovací frekvencí v reálném čase až 1 GSA/S a analogovou šířkou pásma 100 MHz * 2. Osciloskop FNIRSI má kompletní funkci spouštění (jednoduché/normální/automatické) a lze jej volně používat jak pro periodické analogové signály, tak pro aperiodické digitální signály.

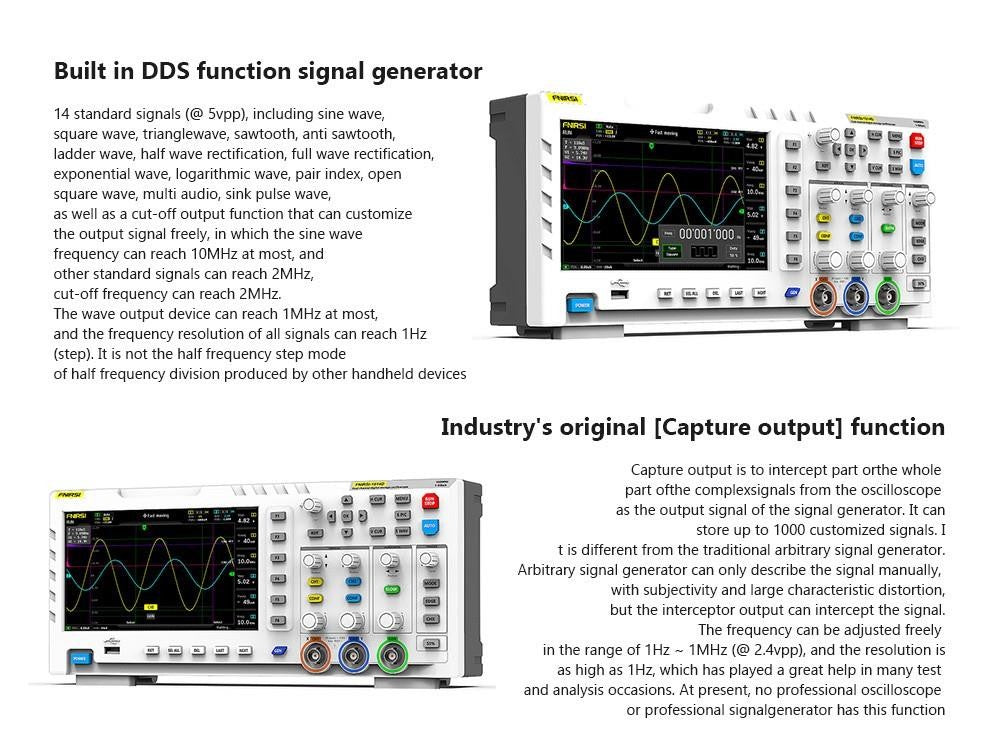

Generátor signálu funkce DDS
Vestavěný generátor signálů s funkcí DDS a originální průmyslový sekací výstup (@2,5 VPP), všechny kroky frekvence signálu jsou 1 Hz, podpora 14 druhů standardních funkčních signálů a přizpůsobitelný sekací signál. Sekací výstupní zařízení zachycuje část nebo celou část komplexních signálů měřených osciloskopem jako výstupní signál generátoru signálu, který může uložit až 1000 přizpůsobených sekacích signálů.
Snadné měření

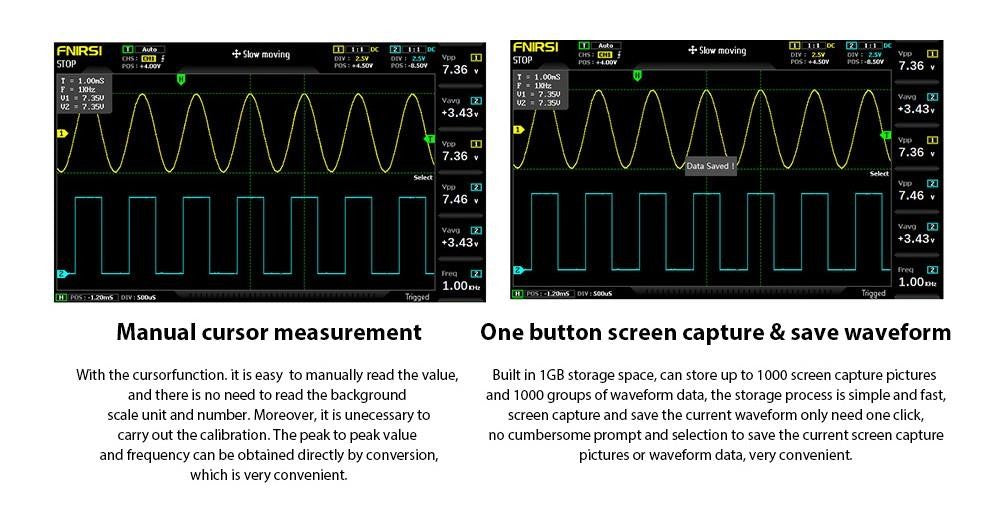

Funkce měření kurzoru umožňuje ručnímu odečítání parametrů amplitudy a frekvence bez nutnosti odečítat jednotku a množství na stupnici pozadí a lze přímo získat hodnotu a frekvenci mezi špičkami bez převodu.
Snadno pozorovatelné

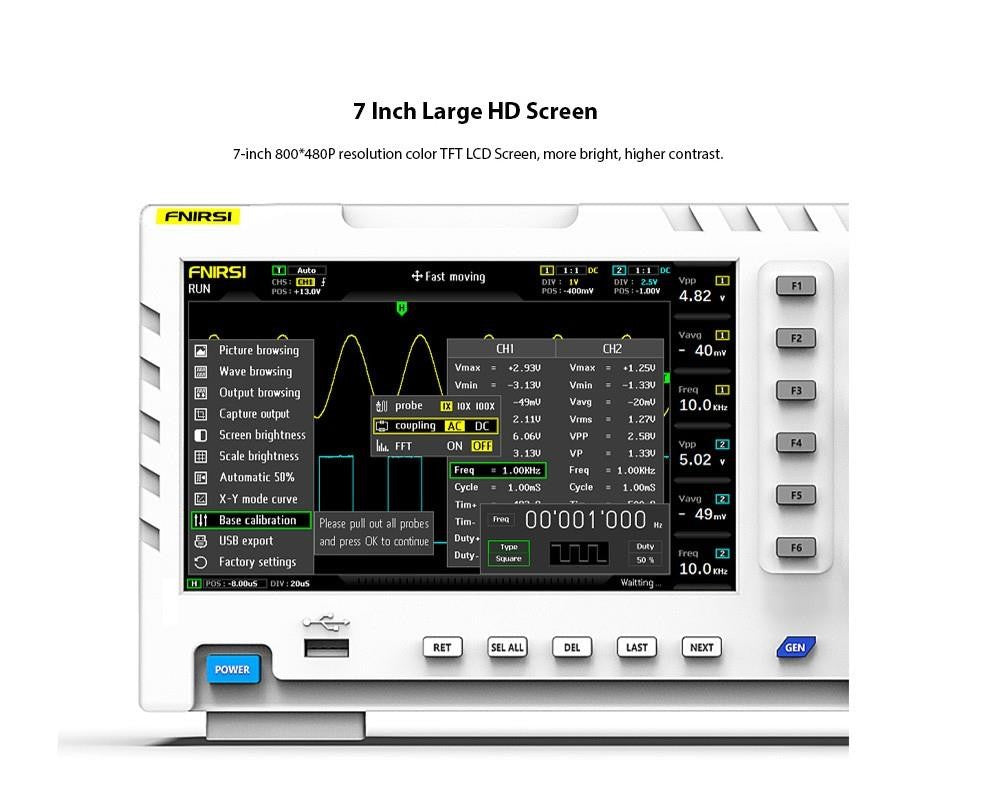

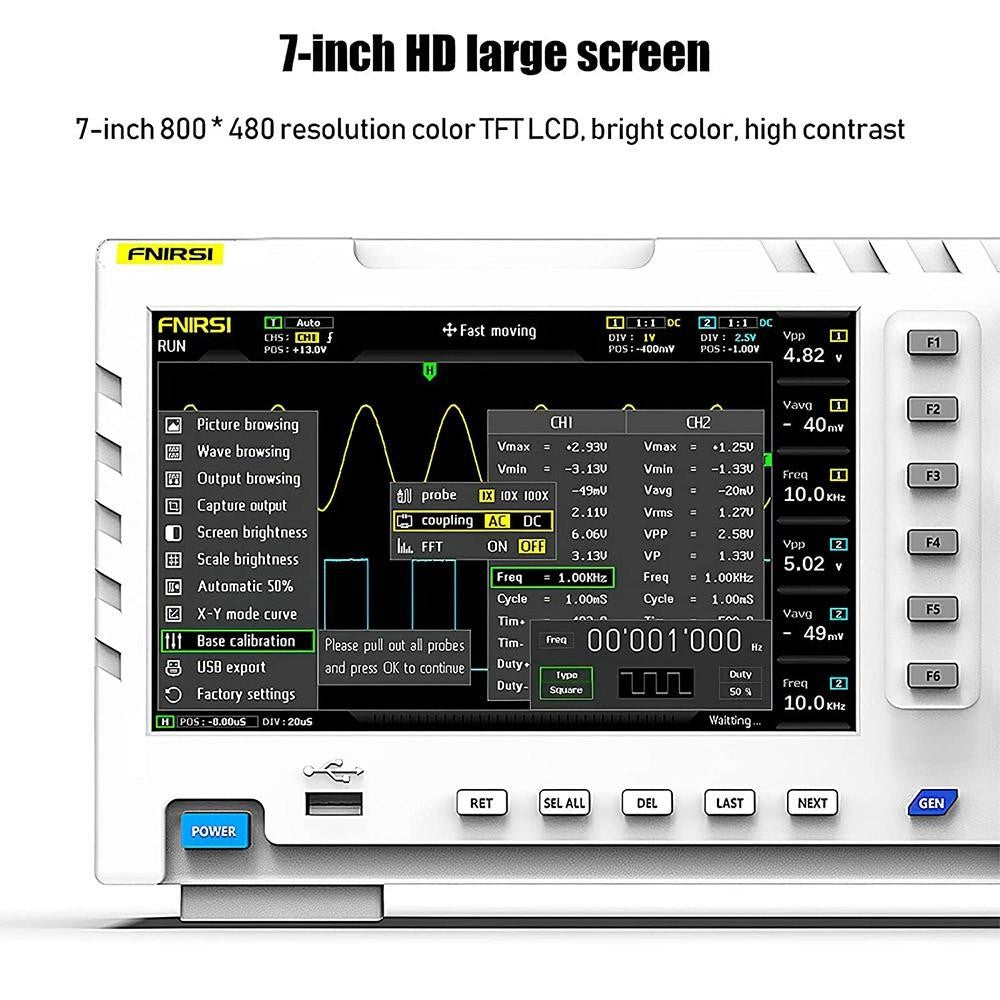

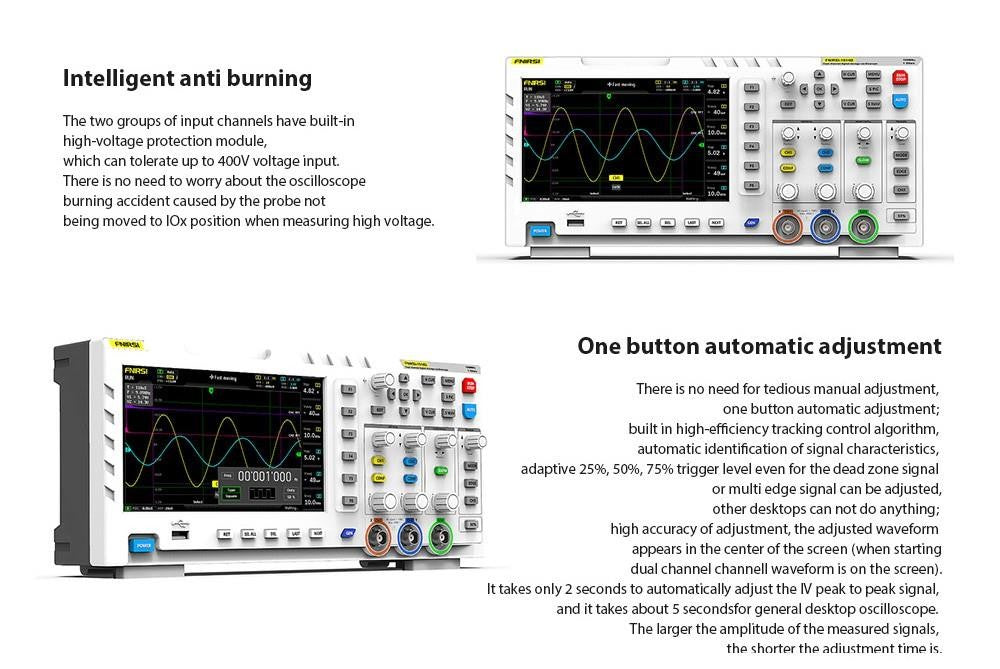

FNIRSI 1014D je vybaven vysoce účinným automatickým režimem s jedním tlačítkem a adaptivním spouštěním 25 %, 50 % a 75 % a dokáže zobrazit naměřený průběh bez nutnosti pracného nastavování; displej je vybaven 7palcovým LCD displejem s vysokým rozlišením 800*480.
Lissajousův grafický displej a zobrazení FFT
Lissajousovu grafickou funkci lze použít k porovnání amplitudy, frekvence a fáze dvou sad signálů. Funkce zobrazení FFT umožňuje hrubý odhad harmonického složení signálu.
Specifikace
Specifikace

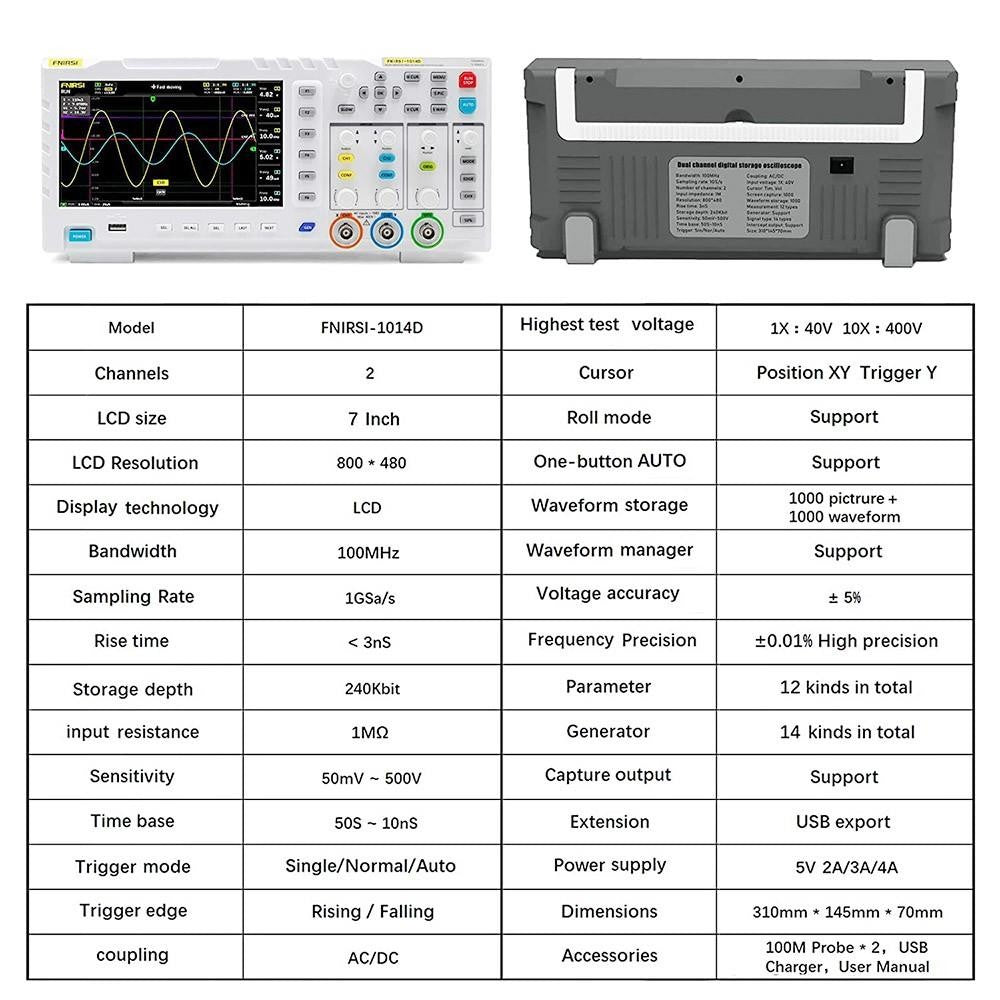

| General | |
|---|---|
| Brand | FNIRSI |
| Type | Oscilloscope |
| Model | 1014D |
| Color | White |
| Specification | |

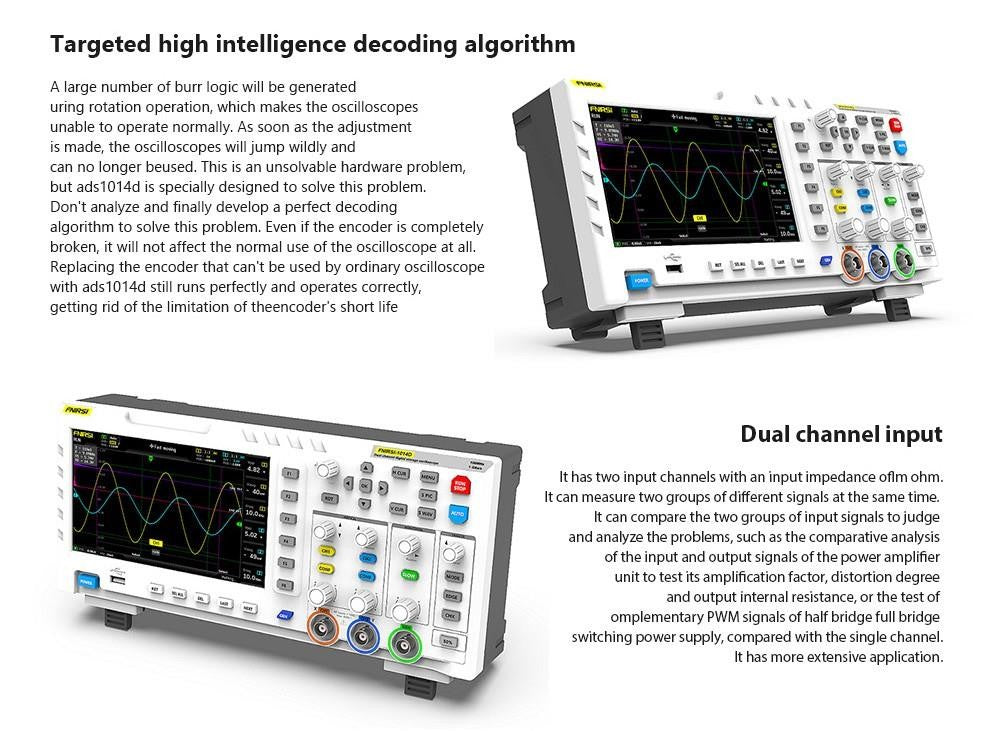

| Channels: 2 | |
| Bandwidth: 100MHz | |
| Sample Rate: 1GSa / s | |
| Storage Depth: 240Kbit | |
| Timebase: 50S /div-10nS /div | |
| Vertical Sensitivity: 50 mV / div-500 V/ div | |
| Input Impedance: 1M ohm | |
| Trigger Modes: Auto/ Normal / Single | |
| Trigger Types: Rising Edge / Falling edge | |
| Coupling: DC /AC | |
| Highest Test Voltage: 1x : 40V/10x : 400V | |
| Cursor: Position XY Trigger Y | |
| Waveform Manager: Support (1000 pic +1000 waveform) | |
| USB Export: Support | |
| Power Supply: 5V 2A/3A/4A | |
| Weight & Size | |
| Package Weight | 1.7kg |
| Package Size(L x W x H) | 340x140x70mm |

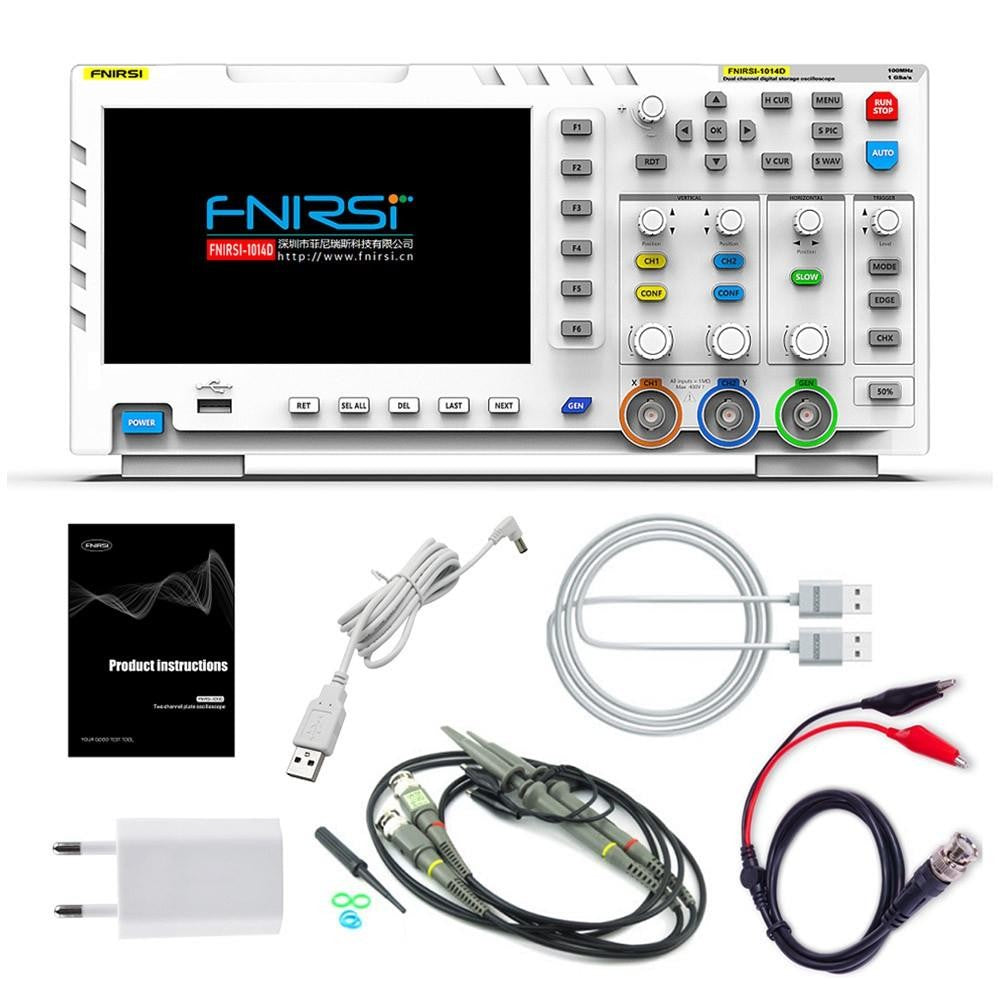

| Package Contents | |
| 1 x FNIRSI 1014D Oscilloscope | |
| 2 x Corresponding Probe 100MHz (1X and 10X) | |
| 1 x Clamp | |
| 1 x 5V 2A Power Adapter | |
| 1 x USB Data Cable | |
| 1 x English User Manual | |
